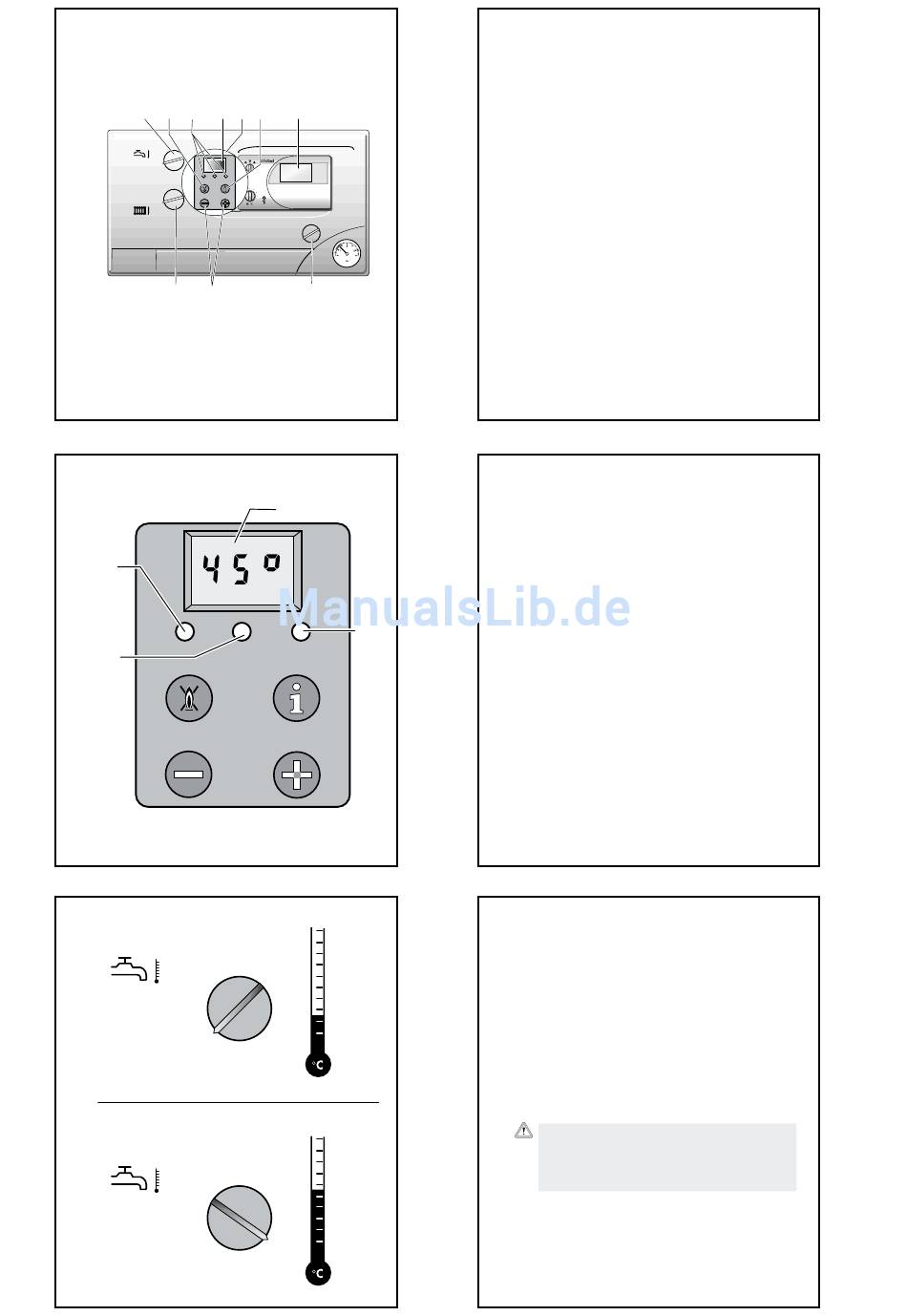

Bedienung, Übersichten
Das Bedienfeld wird nach Öffnen der Front-
klappe sichtbar (siehe Seite 16).
(1) Drehknopf zur Einstellung der Heizungs-
Vorlauftemperatur (S. 26)
(2) Drehknopf zur Regelung der Warmwasser-
auslauftemperatur (S. 22, nur bei VCW-
Geräten oder bei VC-Geräten mit Speicher)
(3) Hauptschalter zum Ein- oder Ausschalten des
Gerätes (S. 26 bzw. S.30)
(4) Einbauregler (Zubehör zur Komforterhöhung)
(5) Digitales-Informations- und Diagnose-System
(DIA-System), bestehend aus:
(6) Display zur Anzeige der aktuellen
Betriebsart (S. 20) oder bestimmter
Zusatzinformationen (S. 32)
(7) Taste „i": Zum Abrufen von Informationen
(8) Taste „Entstörung": Zum Rücksetzen
bestimmter Störungen (siehe S. 34)
(9) Tasten „+" und „-" zum Weiter- oder
Zurückblättern der Displayanzeige (für den
Fachmann bei Einstellarbeiten und
Fehlersuche)
(10) LEDs Anzeige der aktuellen Betriebsart
Bedienung, Übersichten (Fortsetzung)
(1) Im Display wird immer die aktuelle Heizungs-
Vorlauftemperatur angezeigt (im Beispiel
45 °C). Im Fehlerfall wird die Anzeige der
Temperatur durch den jeweiligen Fehlercode
ersetzt (Seite 34).
(2) LED, rot
aus = keine Störung
leuchtet = Störung (Flammenausfall,
Sicherheitstemperaturbegrenzer)
(3) LED, gelb (3)
aus = keine Störung
leuchtet = Flamme an (Flammenerkennung)
(4) LED, grün (4)
blinkend = Warmwasserspeicher wird aufge-
laden (VC) oder es wird Wasser gezapft
(VCW)
aus = keine Störung
leuchtet = Speicherladung freigegeben (VC)

Warmwasserbereitung

(nur möglich bei VCW-Geräten oder bei VC-Geräten
mit Speicher)
Temperaturwähler einstellen
Mit dem Temperaturwähler stellen Sie die
gewünschte Warmwassertemperatur ein.
Dabei entspricht
- die Stellung 1 ca. 35 °C beim VCW,
min. 15 °C beim VC mit Speicher,
- die Stellung 7 ca. 65 °C beim VCW,
max. 75 °C beim VC mit Speicher.
Achtung: Bei häufigen Zapfungen kurz
hintereinander kann sich die Warmwasser-
temperatur über die eingestellte Speicher-
temperatur hinaus erhöhen.
Die Warmwassertemperatur verändert sich mit
unterschiedlichen Temperaturen des einfließen-
den Wassers und unterschiedlichen Zapfmen-
gen. Zusätzlich kann sich die örtliche Gasversor-
gungssituation auf die Warmwassertemperatur
auswirken.
