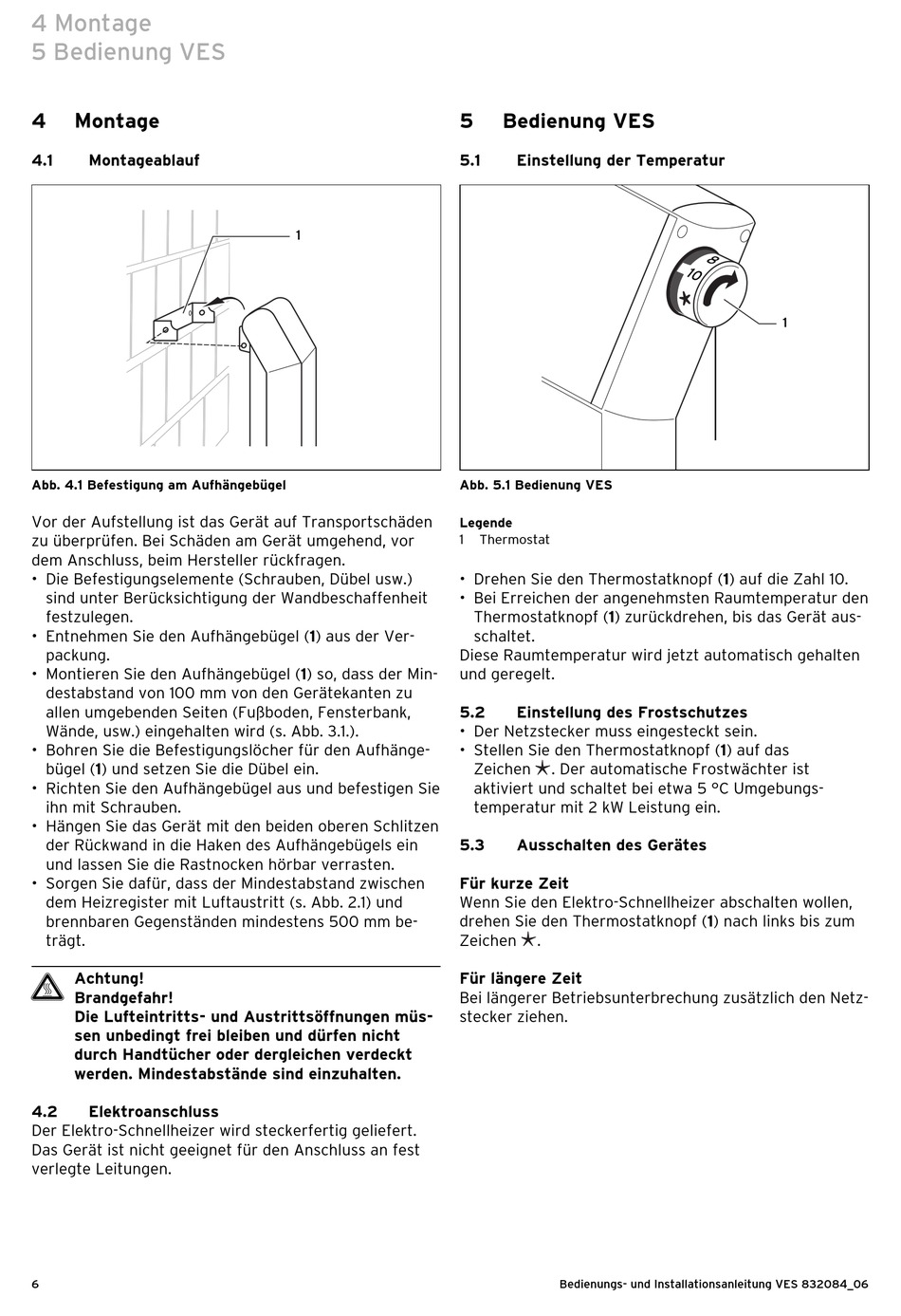

4 Montage

5 Bedienung VES

4 Montage
4.1

Montageablauf

Abb. 4.1 Befestigung am Aufhängebügel
Vor der Aufstellung ist das Gerät auf Transportschäden
zu überprüfen. Bei Schäden am Gerät umgehend, vor
dem Anschluss, beim Hersteller rückfragen.
• Die Befestigungselemente (Schrauben, Dübel usw.)
sind unter Berücksichtigung der Wandbeschaffenheit
festzulegen.
• Entnehmen Sie den Aufhängebügel (1) aus der Ver-
packung.
• Montieren Sie den Aufhängebügel (1) so, dass der Min-
destabstand von 100 mm von den Gerätekanten zu
allen umgebenden Seiten (Fußboden, Fensterbank,
Wände, usw.) eingehalten wird (s. Abb. 3.1.).
• Bohren Sie die Befestigungslöcher für den Aufhänge-
bügel (1) und setzen Sie die Dübel ein.
• Richten Sie den Aufhängebügel aus und befestigen Sie
ihn mit Schrauben.
• Hängen Sie das Gerät mit den beiden oberen Schlitzen
der Rückwand in die Haken des Aufhängebügels ein
und lassen Sie die Rastnocken hörbar verrasten.
• Sorgen Sie dafür, dass der Mindestabstand zwischen
dem Heizregister mit Luftaustritt (s. Abb. 2.1) und
brennbaren Gegenständen mindestens 500 mm be-
trägt.
H Achtung!
Brandgefahr!
Die Lufteintritts- und Austrittsöffnungen müs-
sen unbedingt frei bleiben und dürfen nicht
durch Handtücher oder dergleichen verdeckt
werden. Mindestabstände sind einzuhalten.
4.2

Elektroanschluss

Der Elektro-Schnellheizer wird steckerfertig geliefert.
Das Gerät ist nicht geeignet für den Anschluss an fest
verlegte Leitungen.
6
5
5.1
1
Abb. 5.1 Bedienung VES
Legende
1
• Drehen Sie den Thermostatknopf (1) auf die Zahl 10.
• Bei Erreichen der angenehmsten Raumtemperatur den
Diese Raumtemperatur wird jetzt automatisch gehalten
und geregelt.
5.2
• Der Netzstecker muss eingesteckt sein.
• Stellen Sie den Thermostatknopf (1) auf das
5.3
Für kurze Zeit
Wenn Sie den Elektro-Schnellheizer abschalten wollen,
drehen Sie den Thermostatknopf (1) nach links bis zum
Zeichen
Für längere Zeit
Bei längerer Betriebsunterbrechung zusätzlich den Netz-
stecker ziehen.
Bedienung VES

Einstellung der Temperatur

Thermostat
Thermostatknopf (1) zurückdrehen, bis das Gerät aus-
schaltet.

Einstellung des Frostschutzes

Zeichen . Der automatische Frostwächter ist
aktiviert und schaltet bei etwa 5 °C Umgebungs-
temperatur mit 2 kW Leistung ein.
Ausschalten des Gerätes
.
Bedienungs- und Installationsanleitung VES 832084_06
