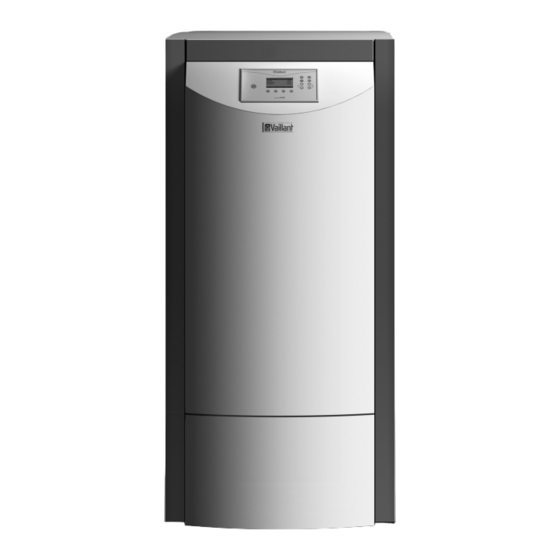

Für den Betreiber Bedienungsanleitung renerVIT Vollautomatischer und elektronisch geregelter Pellet-Heizkessel VKP 142-3 VKP 202-3 VKP 302-3...
Hinweise zur Dokumentation 1 Hinweise zur Dokumentation Verwendete Symbole Die folgenden Hinweise sind ein Wegweiser durch die Nachfolgend sind die im Text und auf dem Gerät ver- Gesamtdokumentation. wendeten Symbole erläutert. In Verbindung mit dieser Bedienungsanleitung sind wei- tere Unterlagen gültig. Symbol für eine Gefährdung, Für Schäden, die durch Nichtbeachtung dieser –...
1 Hinweise zur Dokumentation Typenschild Symbolerklärung Typenschild Symbol Bedeutung Produktkategorie, Vaillant Pellet-Heizkessel Vaillant GmbH Remscheid / Germany Geräteleistung 14 kW; Serial-No. 21054500100028300006000001N1 142-3 Typ mit Saugzuggebläse; Saugaustragung VKP 142-3 DE AT Länderkennzeichnung DE AT DE: Deutschland AT: Österreich 1/N/PE 230V, 50Hz, 10A IP20 Schutzart für Berührungs-, Fremdkörper- und...
Sicherheitshinweise und Vorschriften 2 Sicherheitshinweise und Allgemeine Sicherheitshinweise Vorschriften > Lassen Sie sich von dem Vaillant Werkskundendienst bei der für Sie kostenlosen, ersten Inbetriebnahme Sicherheits- und Warnhinweise ausführlich in die Bedienung Ihres Pellet-Heizkessels einweisen. > > Beachten Sie bei der Bedienung des Pellet-Heiz- Lesen Sie diese Bedienungsanleitung sorgfältig durch.
Seite 6
> Verwenden Sie als Brennstoff ausschließlich Pellets setzung des Gerätes zuständig. geprüft nach DINplus oder ÖNORM. Nur der Vaillant Werkskundendienst darf den Pellet- > Lassen Sie den Schornstein auf Ablagerungen oder Heizkessel in Betrieb nehmen (erste Inbetriebnahme). Verstopfungen prüfen und ggf. reinigen.
Seite 7
Sicherheitshinweise und Vorschriften 2 Veränderungen im Umfeld des Gerätes Frostschäden vermeiden Änderungen an den baulichen Gegebenheiten im Umfeld Bei einem Ausfall der Stromversorgung oder bei zu des Pellet-Heizkessels können unter Umständen Einfluss niedriger Einstellung der Raumtemperatur in einzelnen auf die Betriebsicherheit des Pellet-Heizkessels haben. Räumen kann nicht ausgeschlossen werden, dass Teil- Für Änderungen am Gerät oder im Umfeld müssen Sie in bereiche der Heizungsanlage durch Frost beschädigt...
2 Sicherheitshinweise und Vorschriften Bestimmungsgemäße Verwendung Nicht bestimmungsgemäße Verwendung Der Vaillant Pellet-Heizkessel renerVIT ist nach dem Der Vaillant Pellet-Heizkessel renerVIT ist nicht dafür Stand der Technik und den anerkannten sicherheits- bestimmt technischen Regeln gebaut. Dennoch können bei – direkt Warmwasser zu bereiten, unsachgemäßer oder nicht bestimmungsgemäßer Ver-...
Sicherheitshinweise und Vorschriften 2 CE-Kennzeichnung Vorschriften und Richtlinien Der Pellet-Heizkessel ist nach dem Stand der Beachten Sie zum Betrieb des Pellet-Heizkessels Technik und den anerkannten sicherheits- nationale und örtliche Bestimmungen, Regeln und technischen Regeln gebaut. Gesetze. Die Konformität mit den zutreffenden Normen wurde >...
3 Geräte- und Funktionsbeschreibung Geräte- und Funktionsbeschreibung Aufbau und Funktion des Pellet-Heizkessels Abb. 3.1 Funktionsprinzip des Pellet-Heizkessels Legende: Filter 15 Wärmetauscher 2 Zyklon 16 Vorderer Aschebehälter 3 Pellet-Zuführung (aus dem Pellet-Lagerraum) 17 Turbulatoren 4 Vakutransklappe 18 Einlassöffnung Primärluft 5 Zwischenbehälter 19 Einlassöffnung Sekundärluft 6 Saugluftschlauch 20 Brennerrost...
Seite 11
Geräte- und Funktionsbeschreibung 3 Funktionsweise des Pellet-Heizkessels Die nachfolgenden Verweise beziehen sich auf die Abb. 3.1 und Abb. 3.2. Je nach Einstellung der Suagzeiten werden die Pellets 1-mal bis 2-mal täglich mithilfe der Saugturbine (8) aus dem Pellet-Lagerraum in den Zyklon (1) gefördert. Wenn die Saugturbine genügend Pellets in den Zyklon gesaugt hat, dann schaltet die Saugturbine ab.
3 Geräte- und Funktionsbeschreibung Betriebszustände und Funktionsabläufe des Ausbrennphase Pellet-Heizkessels In der Ausbrennphase werden keine Pellets mehr in den Brennraum gefördert. Die noch in der Brennschale 3.2.1 Betriebszustände befindlichen Pellets werden vollständig verbrannt. Die Ausbrennphase des Pellet-Heizkessels dauert etwa Im Display des Bedienfeldes wird der aktuelle Betriebs- 15 Minuten.
Bedienung 4 Bedienung rener Abb. 4.1 Bedienfeld Display ENTER-Taste: (hier im Ruhezustand): Untermenü aufrufen oder Einstellwerte Abhängig von der Bedien- bestätigen. situation zeigt das Display ein Menü oder die aktuellen ESC-Taste: Einstellwerte an. Abbrechen/zum übergeordneten Menü. Ein/Aus-Taste: Pfeiltasten (Zeile): Pellet-Heizkessel ein-/ausschalten. Blättern durch die Menüs: Funktionstasten: eine Menüzeile darüber...
Seite 14
4 Bedienung Grundfunktionen HAUPTMENÜ 30.09 {...} 15:40 NUTZEREBENE FEHLERMANAGEMENT Fehler aktiv ANLAGENPARAMETER HAUPTMENÜ 30.09.08 FEHLERMANAGEMENT 10/50 {...} 15:40:20 12.08 12:50 E032 NUTZEREBENE FROSTSCH.HEIZKREIS FEHLERMANAGEMENT ANLAGENPARAMETER ANLAGENPARAMTER SYSTEMKONFIGURATION AKTOR/SENSOR TEST SO/WI-UMSCHALT CODEEBENE 30.09 15:40 CODE 0000 Für den Fachhandwerker Abb. 4.2 Menü-Übersicht Grundfunktionen Bedienungsanleitung Pellet-Heizkessel renerVIT 0020072931_00...
Pellet-Heizkessel in Betrieb nehmen Heizungsanlage regeln Die erste Inbetriebnahme Ihres Pellet-Heizkessels Die Menüstruktur der modularen Steuerung ist hierar- erfolgte nach der Installation durch den Vaillant Werks- chisch angelegt, d. h. Sie gelangen über das Hauptmenü kundendienst. zu den einzelnen Untermenüs.
4 Bedienung 4.4.1 Hauptmenü 4.4.2 Ein typischer Bedienablauf Im HAUPTMENÜ können Sie: Dieser typische Bedienablauf beschreibt Ihnen das Navi- – die Sprache für die Bedienerführung, gieren inner halb der Menüs. Datum und Uhrzeit einstellen. – in die Menüs NUTZEREBENE, FEHLERMANAGEMENT oder ANLAGENPARAMETER wechseln.
Bedienung 4 4.4.3 Betriebsart einstellen BETRIEBSARTEN [000] Sie können verschiedene Betriebsarten einstellen, in HEIZKREIS AUS denen Ihr Pellet-Heizkessel arbeitet. ZEITPROGRAMM Diese Betriebsarten stellen Sie in dem Untermenü HEIZEN BETRIEBSARTEN ein. ABSENKEN VORLAUF-FIX Die nachfolgende Übersicht zeigt Ihnen, wie Sie zu dem FERNBED.NR.
4 Bedienung 4.4.4 Heizzeiten (Zeitprogramm) einstellen ZEITPROGRAMM [000] Sie können für jeden Tag der Woche zwei Zeitintervalle 08:00 - 10:00 ; 12:00 - 18:00 festlegen, in denen Ihr Pellet-Heizkessel heizt. 08:00 - 10:00 ; 12:00 - 18:00 Diese Heizzeiten stellen Sie in dem Untermenü 08:00 - 10:00 ;...
Bedienung 4 4.4.5 Raumklima verändern Sie können die Vorlauftemperatur ihres Pellet-Heiz- kessels festlegen. Das Raumklima wird indirekt über eine Heizkurve gere- Die Vorlauftemperatur stellen Sie in dem Untermenü gelt. Die Heizkurve stellt das Verhältnis zwischen Außen- HEIZKURVE ein. temperatur und Vorlauftemperatur dar. Die Heizkurve wird von Ihrem Fachhandwerker individu- Die nachfolgende Übersicht zeigt Ihnen, wie Sie zu dem ell voreingestellt.
Seite 22
4 Bedienung HEIZKURVE [000] NORM-AUSSENT. -15 °C VL -15°C 60 °C VL +10°C 25 °C MAX. VL-TEMP. 65 °C MIN. VL-TEMP. 25 °C AUSSCHALTTEMP. 22 °C FUSSBODEN STATUS ZEITEN HEIZKURVE Cursor auf VL -15°C oder VL +10°C setzen Zeilenauswahl be stätigen Vorlauftemperatur ändern Einstellungen bestätigen...
Bedienung 4 4.4.6 Warmwasser-Heizzeiten einstellen ZIRK.-PUMPE: Auswahl, ob eine Zirkulations pumpe vorhanden ist Sie können für jeden Tag der Woche zwei Zeitintervalle MIN.-LADUNG: Auswahl, ob der Speicher immer auf festlegen, in denen Ihr Pellet-Heizkessel den Warm- dem Einstellwert MIN TEMP gehal- wasser speicher (Pufferspeicher) aufheizt.
4 Bedienung 4.4.7 Warmwassertemperatur einstellen SPEICHEREINST [000] Sie können für Ihren Warmwasserspeicher (Puffer- LADEZEIT speicher) eine Speichersolltemperatur und eine Speicher- SOLL TEMP 60°C mindesttemperatur einstellen. MIN TEMP 45°C TEMP.ÜBERHÖH. 5°C Gefahr! ZIRK.-PUMPE Verbrühungsgefahr durch heißes Wasser! MIN.-LADUNG Warmwassertemperaturen über 65 °C können STATUS START zu Verbrühungen führen.
Bedienung 4 4.4.8 Saugzeiten einstellen 4.4.9 Ferienbetrieb einstellen Im Menü SAUGZEITEN können Sie fünf Zeiten einstel- Sie können für den Zeitraum längerer Abwesenheit z. B. len, in denen die Sauganlage des Pellet-Heizkessels Pel- Ihren Urlaub Ihren Pellet-Heizkessel in dem Menü lets aus dem Pellet-Lagerraum in den Zwischenbehälter FERIENBETRIEB im Absenkbetrieb betreiben, ohne die saugt.
4 Bedienung 4.4.10 Datum/Uhrzeit einstellen 4.4.11 Sommer-/Winterzeit umstellen Im HAUPTMENÜ stellen Sie das Datum und die Uhrzeit Im Menü ANLAGENPARAMETER können Sie die Som- ein. Das Datum und die Uhrzeit sind für die Regelung mer- oder Winterzeit einstellen. Je nachdem, wie Sie die Ihres Pellet-Heizkessels notwendig.
Bedienung 4 4.4.12 Kesselwerte anzeigen KESSELWERTE 2 [000] { ... } SOLL MIN Im Menü KESSELWERTE 1/2 können Sie Informationen über die momentanen Messwerte und eingestellten Soll- ABGASTEM Werte Ihres Pellet-Heizkessels abrufen. BK-TEMP ES-TEMP Die nachfolgende Übersicht zeigt Ihnen, wie Sie zu dem SAUGZUG Unter menü...
4 Bedienung 4.4.13 Pufferspeicherwerte anzeigen 4.4.14 Heizkreiswerte anzeigen Im Menü PUFFERWERTE können Sie Informationen Im Menü HEIZKREISWERT können Sie Informationen über die momentanen Messwerte und eingestellten Soll- über die momentanen Messwerte und eingestellten Soll- Werte Ihres Pufferspeichers abrufen. Werte Ihres Heizkreises abrufen. Die nachfolgende Übersicht zeigt Ihnen, wie Sie zu dem Die nachfolgende Übersicht zeigt Ihnen, wie Sie zu dem Unter menü...
Bedienung 4 4.4.15 Solarwerte anzeigen 4.4.16 Software-Version anzeigen Im Menü SOLARWERTE können Sie Informationen über Die Information über die Software-Version ist für den die momentanen Messwerte und eingestellten Soll- Fachhandwerker wichtig, damit er die richtigen Einstel- Werte Ihres Solarspeichers abrufen. lungen Ihres Pellet-Heizkessels vornehmen kann.
4 Bedienung 4.4.17 Fehlermeldung/Störungsmeldung 4.4.18 Codeebene Falls ein Fehler oder eine Störung an Ihrem Pellet-Heiz- Die Codeebene ist dem Fachhandwerker vorbehalten. kessel auftritt, wird eine Fehlermeldung im Display abgebildet. HAUPTMENÜ ANLAGEN- PARAMETER ANLAGEN- SYSTEM- PARAMETER KONFIGURATION Fehler aktiv CODEEBENE [000] Untermenü...
Bedienung 4 4.4.19 Schornsteinfeger betrieb einschalten Aschebehälter leeren Der Schornsteinfegerbetrieb ist der Testbetrieb für den Gefahr! Schornsteinfeger. Der Pellet-Heizkessel wird in dieser Verbrennungsgefahr durch heiße Asche und Betriebsart exakt mit Nennleistung betrieben, damit der heiße Bauteile! Schornsteinfeger die notwendigen Messungen durch- Heiße Asche im Aschebehälter und heiße Bau- führen kann.
Seite 32
4 Bedienung Abb. 4.8 Aschebehälter leeren Abb. 4.7 Zweiteilige Aschebehälter herausziehen Gefahr! > Ziehen Sie den hinteren Aschebehälter mit Hilfe der Brandgefahr durch heiße Asche! Stange heraus. Heiße Asche kann andere Stoffe in Brand setzen. > Füllen Sie keine heiße Asche in Abfall- behälter.
Schließen Sie einen Schlauch an den Füllhahn des Pellet-Heizkessels an. > Schließen Sie das andere Ende des Schlauches an Abb. 4.9 Fülldruck ablesen (hier: Vaillant Sicherheitsgruppe) einen geeigneten Wasserhahn an. > Füllen Sie Wasser über den Füllhahn in die Heizungs-...
Die Durchströmung der gesamten Heizungs- > anlage kann mit der Frostschutz funktion nicht Rufen Sie bei einer Störung Ihren Fachhandwerker gewährleistet werden. oder den Vaillant Werkskundendienst. > Beauftragen Sie einen anerkannten Fach- handwerksbetrieb zur Überprüfung des Frostschutzes der Heizungsanlage. Die Heizungsanlage und die Wasserleitungen sind aus- reichend gegen Frost geschützt, wenn die Heizungs-...
Bedienung 4 Energiespartipps 5 Energiespartipps 4.11 Wartung durch den Fachmann Voraussetzung für dauernde Betriebssicherheit, Zu- verlässigkeit und hohe Lebensdauer ist eine jährliche Raumtemperatur einstellen Inspektion der Anlage durch den anerkannten Fach- Stellen Sie die Heizkurve nur so hoch ein, dass die handwerksbetrieb.
5 Energiespartipps Thermostatventile nutzen Thermostatventile nicht verdecken Es sollte heute selbstverständlich sein, an allen Heiz- Verdecken Sie Ihre Thermostatventile nicht durch körpern Thermostatventile anbringen zu lassen. Sie hal- Möbel, Vor hänge oder andere Gegenstände. Sie müssen ten die 1-mal eingestellte Raumtemperatur exakt ein. Mit die zirkulierende Raumluft ungehindert erfassen kön- Hilfe von Thermostatventilen in Verbindung mit einer nen.
Strom. Und umlaufendes Warmwasser, das nicht genutzt VKP 142-3 wird, kühlt sich auf seinem Weg durch die Rohrleitungen ab und muss dann wieder nachgeheizt werden. VKP 202-3 Zirkulationspumpen sollten daher nur dann betrieben VKP 302-3 werden, wenn tatsächlich Warmwasser generell im Haushalt benötigt wird.
6 Pellet-Vorrat Pellets einlagern Pellet-Lagerraum reinigen Gefahr! Gefahr! Explosionsgefahr durch Staubentwicklung! Explosionsgefahr durch Holzstaub! Während der Befüllung oder Reinigungs- Entstehendes Holzstaub-Luftgemisch kann arbeiten des Pellet-Lagerraumes kann ein durch Funken entzündet werden und explo- explosives Staub-Luft-Gemisch entstehen. dieren. Elektrische Schalter und Leuchten >...
> Betriebssicherheit, Zuverlässigkeit und hohe Lebens- Rufen Sie bei einer Störung Ihren Fachhandwerker dauer ist eine jährliche Inspektion/Wartung des Gerätes oder den Vaillant Werkskundendienst. durch einen anerkannten Fachhandwerksbetrieb. Regelmäßige Wartung sorgt für einen optimalen Zur Fehlersuche und Störungsbehebung genügen die Wirkungs grad und somit für einen wirtschaftlicheren...
7 Wartung und Störungsbeseitigung 7.2.1 Fehlercodes Störungsmeldung im Display Was ist die mögliche Ursache? Maßnahmen für die Behebung F:FÜHLER WÄRMEERZEUG Kesselfühler defekt Fehler 1 oder Kabelbruch am Fühler oder Stecker nicht richtig aufgesteckt F:FÜHLER brennraum Feuerraumfühler defekt Fehler 2 oder Kabelbruch am Fühler oder Stecker nicht richtig aufgesteckt F:Fühler abgas Abgasfühler defekt...
Seite 41
Wartung und Störungsbeseitigung 7 Störungsmeldung im Display Was ist die mögliche Ursache? Maßnahmen für die Behebung F:solar überhitzung Kollektortemperatur ist über Grenztemperatur Fehler 27 gestiegen F:solar rückkühlung Der Solarspeicher wird aufgrund zu hoher Fehler 28 Temperaturen über die Solaranlage runtergekühlt F:Frostsch.
Seite 42
7 Wartung und Störungsbeseitigung Störungsmeldung im Display Was ist die mögliche Ursache? Maßnahmen für die Behebung F:Fehler ext. modul Fehler bei der Kommunikation über CAN 2 mit einem Fehler 46 externen Modul F:Fehler ext. modul Fehler bei der Kommunikation über CAN 1 mit einem Fehler 47 internen Modul F:Fehler kesselmodul...
Seite 43
Wartung und Störungsbeseitigung 7 Störungsmeldung im Display Was ist die mögliche Ursache? Maßnahmen für die Behebung F:ms-austragsschnecke Motorschutz am Austragsschneckenmotor ist aktiviert Fehler 80 F:fehler saugzugdrehz. Fehler bei der Drehzahlüberwachung des Fehler 81 Saugzuggebläses F:fehler rostreinig. 1 Fehler bei der Rostreinigung Fehler 82 Der Endschalter ist immer in der gleichen Position Antriebsmotor der Rostreinigung defekt...
(¬ 4.9 Frostschutz). Hersteller garantie entsprechend den Vaillant Garantie- bedingungen ein. Sie gilt nur, wenn die Inbetriebnahme des Gerätes durch Vaillant erfolgt und eine ordnungs- Anlage dauerhaft außer Betrieb nehmen gemäße jährliche Wartung des Gerätes gemäß unseren > Beauftragen Sie Ihren Fachhandwerker das Gerät und Wartungsanweisungen durch einen entsprechend quali- fizierten Fachbetrieb nachgewiesen wird.
Recycling und Entsorgung 10 10 Recycling und Entsorgung Asche Sowohl der Pellet-Heizkessel renerVIT als auch die zu- Gefahr! gehörigen Transportverpackungen bestehen zum weit- Brandgefahr durch heiße Asche! aus überwiegenden Teil aus recyclefähigen Rohstoffen. Heiße Asche kann andere Stoffe in Brand setzen.
Pellet-Heizkessels bequem in größeren Zeitabständen abgeführt. entleert werden kann. Ein Befüllset besteht aus einem Einblas- und einem Die anfallende Asche wird im Vaillant Pellet-Heizkessel Absaugstutzen und gehört zum Zubehörprogramm des renerVIT in einem zweiteiligen Aschebehälter mit insge- Vaillant Pellet-Heizkessels renerVIT. Der Einblas- und samt 27 Liter Fassungsvermögen aufgefangen.
Seite 48
Fachwortverzeichnis Heizkurve Lambdaregelung Die Heizkurve bezeichnet den Zusammenhang zwischen Über die Lambdaregelung werden die Materialmenge der Vorlauftemperatur des Heizkreises und der Außen- und das Saugzuggebläse geregelt. Sie dient der Ver- temperatur. Das Verhältnis von Außen- zu Vorlauf- brennungsoptimierung und kann geringe Brennstoffab- temperatur wird über die Steilheit festgelegt.
Seite 49
Bei der Verbrennung von Pellets fallen geringe schnecke angeordneten Fühler die Temperatur in der Mengen Asche an. Zur Reinigung von Ascherückständen Pellet-Zuführung überwacht. verfügt der Vaillant Pellet-Heizkessel renerVIT über eine voll automatische Brenner- und Wärmetauscherreini- gung. Rücklauf Der Rücklauf bezeichnet die zum Heizgerät zurückfüh- rende, wasserführende Leitung eines Heizkreises.
Seite 50
Fachwortverzeichnis Saugzuggebläse Turbulatoren Bei der zugeführten Verbrennungsluft wird zwischen Der Wärmetauscher des Pellet-Heizkessels renerVIT Primär- und Sekundärluft unterschieden. Die Primärluft wird automatisch von Asche-Ablagerungen gereinigt, wird der Glut direkt zugeführt. Mit Hilfe der Sekundär- um einen gleichmäßig hohen Kesselwirkungsgrad beizu- luft wird die aus der Primärluft entstandene Flamme in behalten.
