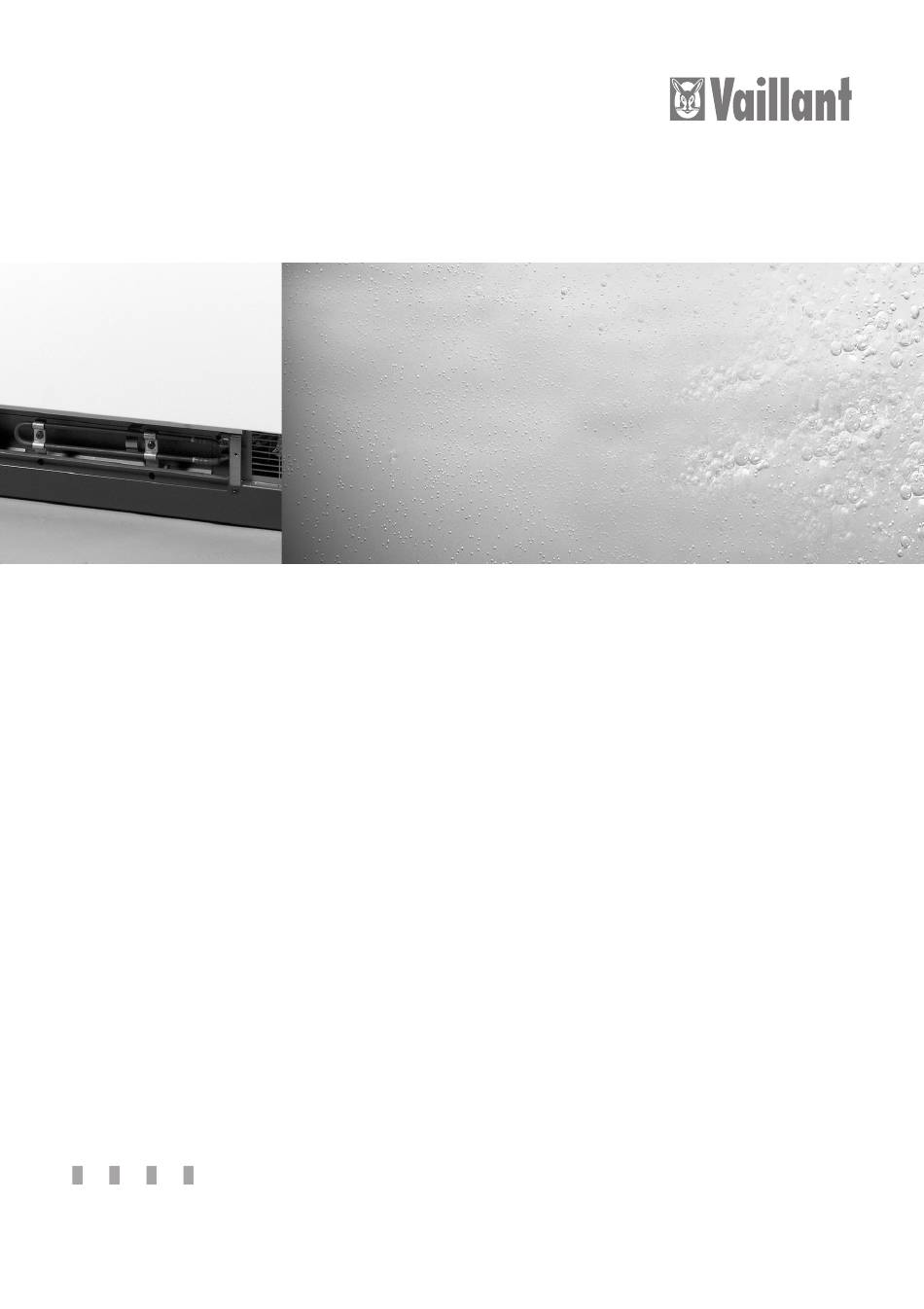

- Seite 1 Für den Fachhandwerker Montageanleitung Zusatzheizung für die Speicherheizgeräte VSN 300/2 VSN 400/2...
-
Seite 2: Montagevorbereitung
Zur Bedienung muss entweder ein geeigneter Raumtem- peraturregler mit Schalter für die Zusatzheizung vorhan- Achtung! den oder ein speziell von Vaillant entwickelter integrier- Auch bei ausgeschalteter Sicherung kann ter Raumtemperaturregler eingebaut sein. an den Hochtarifklemmen, insbesondere bei den Klemmen A1/Z1 und A2/Z2 für die Die eingebauten Temperaturregler F2.1 und F2.2 verhin-... -
Seite 3: Montage
Montage Montage • Den Freigaberegler mit den beiliegenden Schrauben 3,5x6,5 in den vorhandenen Löchern auf der rechten Innenwand befestigen (Fig.3). Fig.5 Zusatzheizung-Befestigung • Die Winkelflachsteckhülsen der Zusatzheizung auf den Überhitzungsschutz aufstecken. Zusatzheizung nach rechts verschieben und mit der rechten Befestigungslasche befestigen. Achten Sie hierbei darauf, dass die Befestigungslaschen senkrecht stehen. - Seite 4 • Stromzufuhr der Auf- und Entladestromkreise wieder herstellen. Die Funktion der Zusatzheizung abschlie- ßend prüfen. Technische Änderungen behalten wir uns vor. Es gelten die Vaillant Garantiebedingungen. Sie finden diese in der Ihnen vorliegenden Geräteanleitung. Fig.6 Erdungskabel • Das am Luftaustrittsgitter mit der Ringöse befes- tigte Erdungskabel um 90°...
- Seite 5 Schaltplan Schaltplan Montageanleitung Zusatzheizung für die Speicherheizgeräte...
