Hardware-Informationen
7.6 Busplatine
7.6.1

Aufbau und Funktionsweise

Die Busplatine verbindet die Erweiterungsbaugruppen mit der Grundplatine. Sie
wird mit zwei Schrauben befestigt.
Die Busplatine hat zwei PCI-Steckplätze (1x kurz, 1x lang), zwei lange shared ISA/
PCI und einen langen ISA-Steckplatz. Es können Erweiterungsbaugruppen ent-
sprechend ISA-Spezifikation (Rev. 3.1) und PCI-Spezifikation (Rev. 2.0) eingebaut
werden. Alle PCI-Steckplätze sind masterfähig. Die Stromversorgung der Erweite-
rungsbaugruppen erfolgt über die Verbindung der Busplatine zur Grundplatine.

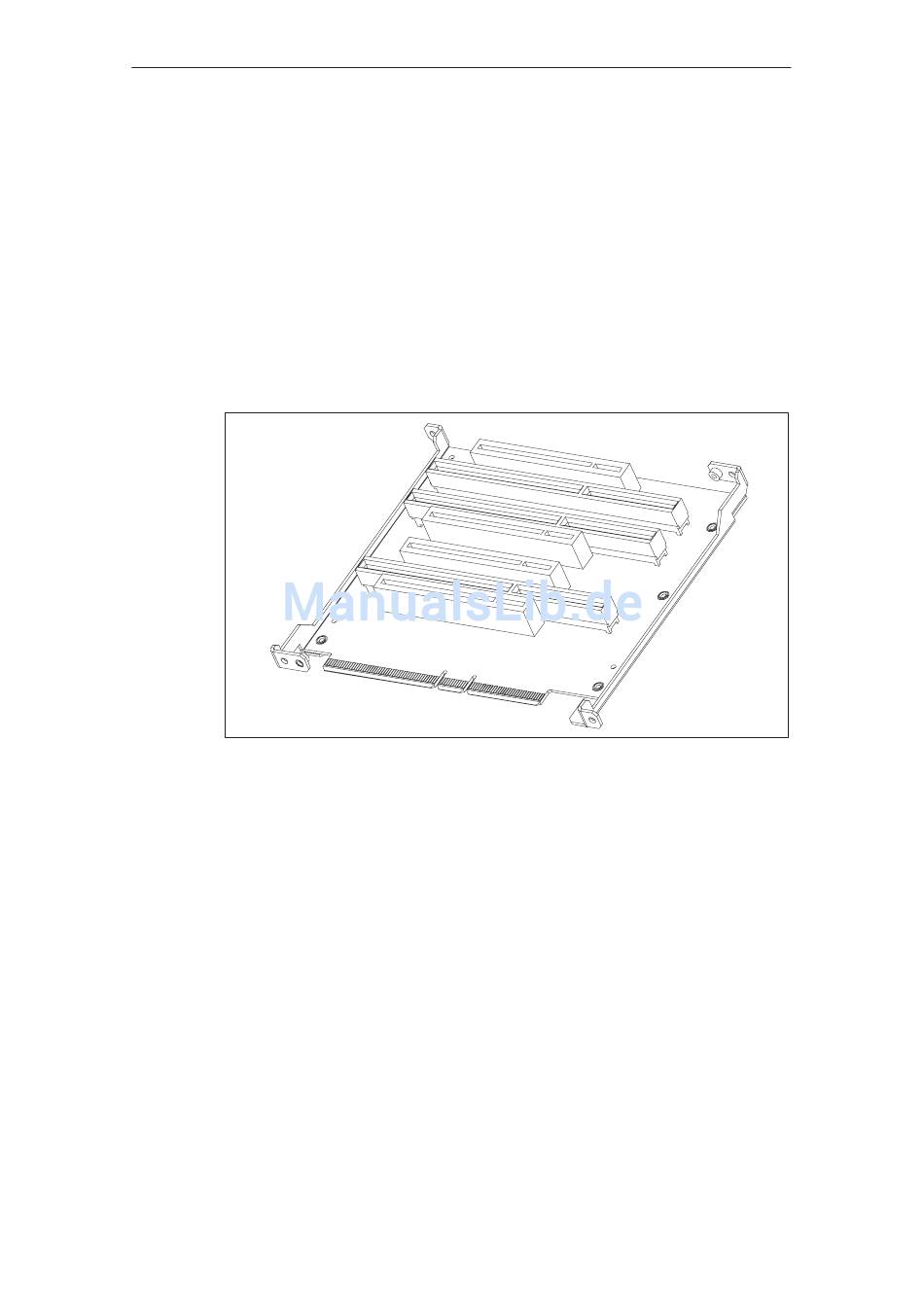

Bild 7-1 Busplatine
