Anzeige- Und Bedienelemente - Siemens OZW672.04 Inbetriebnahmeanleitung

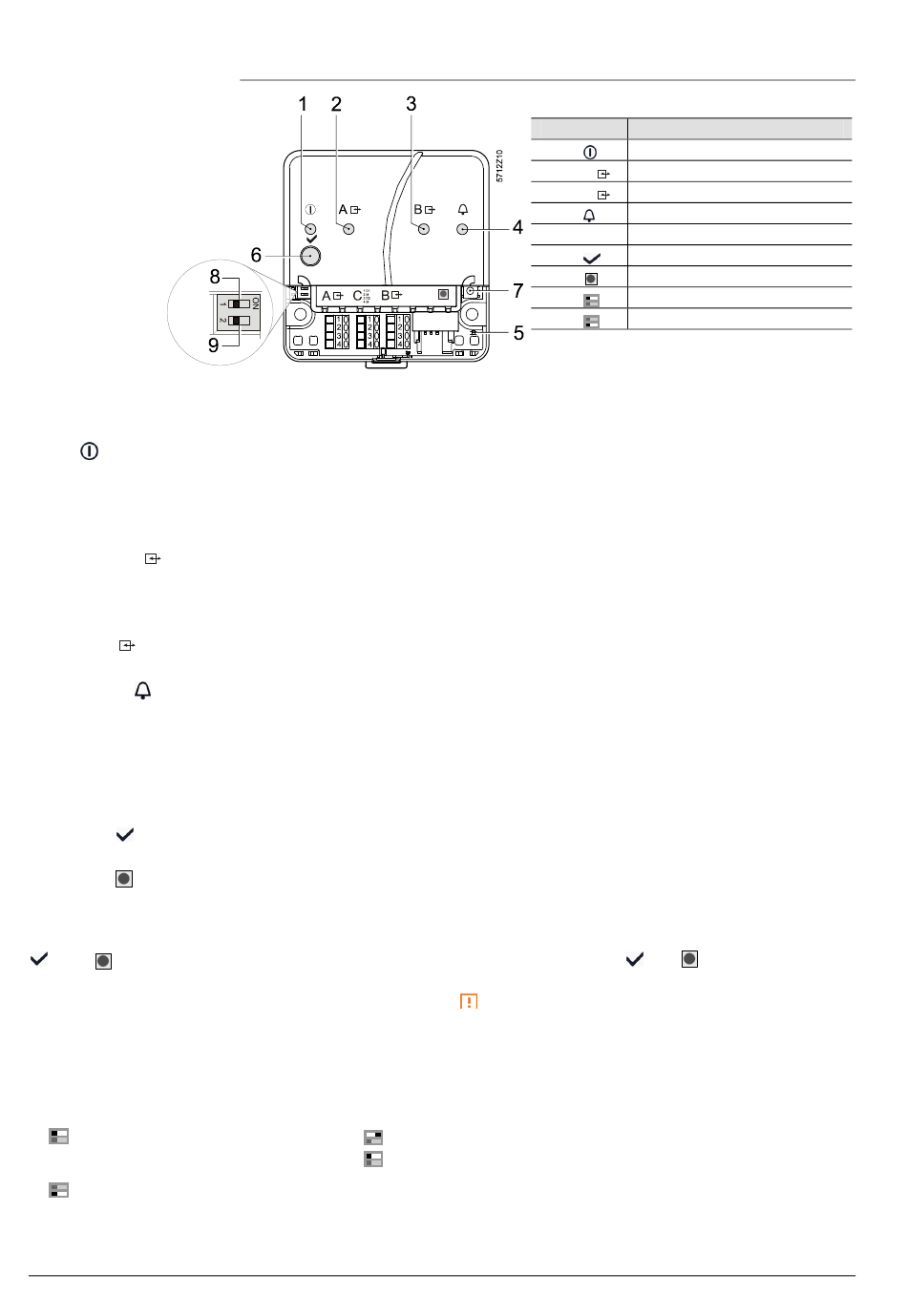

Übersicht
LED Anzeigen
1 On (grün/rot)
2 LPB/BSB A (grün)
3 (LED) B
4 Störungen (rot)
5 (LED)
Bedientasten
6 Remote
7 Service
Tastenkombination
und
Schalter
8 Meldungsunter-
drückung
9 (DIP-Schalter)
6 / 102
Siemens
Building Technologies
1.2

Anzeige- und Bedienelemente

• Dunkel
Keine Betriebsspannung
• Leuchtet rot
Web-Server startet Betriebssystem
• Blinkt rot
Web-Server startet Applikation
• Leuchtet grün
Web-Server betriebsbereit
• Dunkel
Keine Bus-Spannungsversorgung
• Leuchtet
LPB/BSB betriebsbereit
• Blinkt
Kommunikation auf LPB/BSB
Keine Funktion
• Dunkel
Keine Störung (Normalzustand)
• Leuchtet
Störung vorhanden
Keine Funktion
• Lang (> 6 s)
Sendet Systemreport an konfigurierte Empfänger
• Lang (> 6 s)
Siehe Tastenkombination
• Lang (> 6 s)
Gleichzeitiger Tastendruck auf
rungszustand wieder her.
Hinweis
den zurückgesetzt. Das Geräteverzeichnis, hochgeladene
Dateien und nicht abgesetzte Meldungen werden gelöscht.
Die Historiedaten werden nicht gelöscht.
• Stellung "On"
Das Versenden von Meldungen ist unterdrückt
• Stellung "Off"
Das Versenden von Meldungen ist zugelassen
Keine Funktion
Web-Server
Übersicht
Pos Bezeichnung
1 On-LED
2 A LPB/BSB-LED
3 B keine Funktion
4 Störungs-LED
5 (LED) keine Funktion
6 Remote-Taste
7 Service-Taste
8 Meldungsunterdrückungs-Schalter
9 keine Funktion
und
: Alle Konfigurationsdaten und Einstellungen wer-
stellt den Ausliefe-
CE1C5712de
06.06.2011
