Diskettenlaufwerk Aus- Und Einbauen - Siemens SIMATIC Panel PC 870 Handbuch

4.2.2

Diskettenlaufwerk aus- und einbauen

1. Öffnen Sie das Gehäuse wie in Kapitel 4.1 beschrieben.
2. Bauen Sie das Festplattenlaufwerk aus wie in Kapitel 4.2.1 beschrieben.
3. Notieren Sie die Kabelzuordnung und lösen Sie Daten– und Stromversorgungs-
kabel des Diskettenlaufwerks.
4. Lösen Sie die Verriegelung der Controller–Flexleitung auf der Grundplatine und
ziehen Sie die Flexleitung aus der Steckverbindung heraus.
5. Lösen Sie die drei Befestigungsschrauben (TORX T8) am Systemgehäuse (s.
Bild 4-6) und heben Sie den Laufwerkshalter aus dem Gehäuse.
6. Gehen Sie beim Einbau des neuen Laufwerks in umgekehrter Reihenfolge vor.
Das neue Laufwerk muss vom gleichen Typ sein wie das ausgebaute.
Befestigungsschrauben des Diskettenlaufwerks–Halters

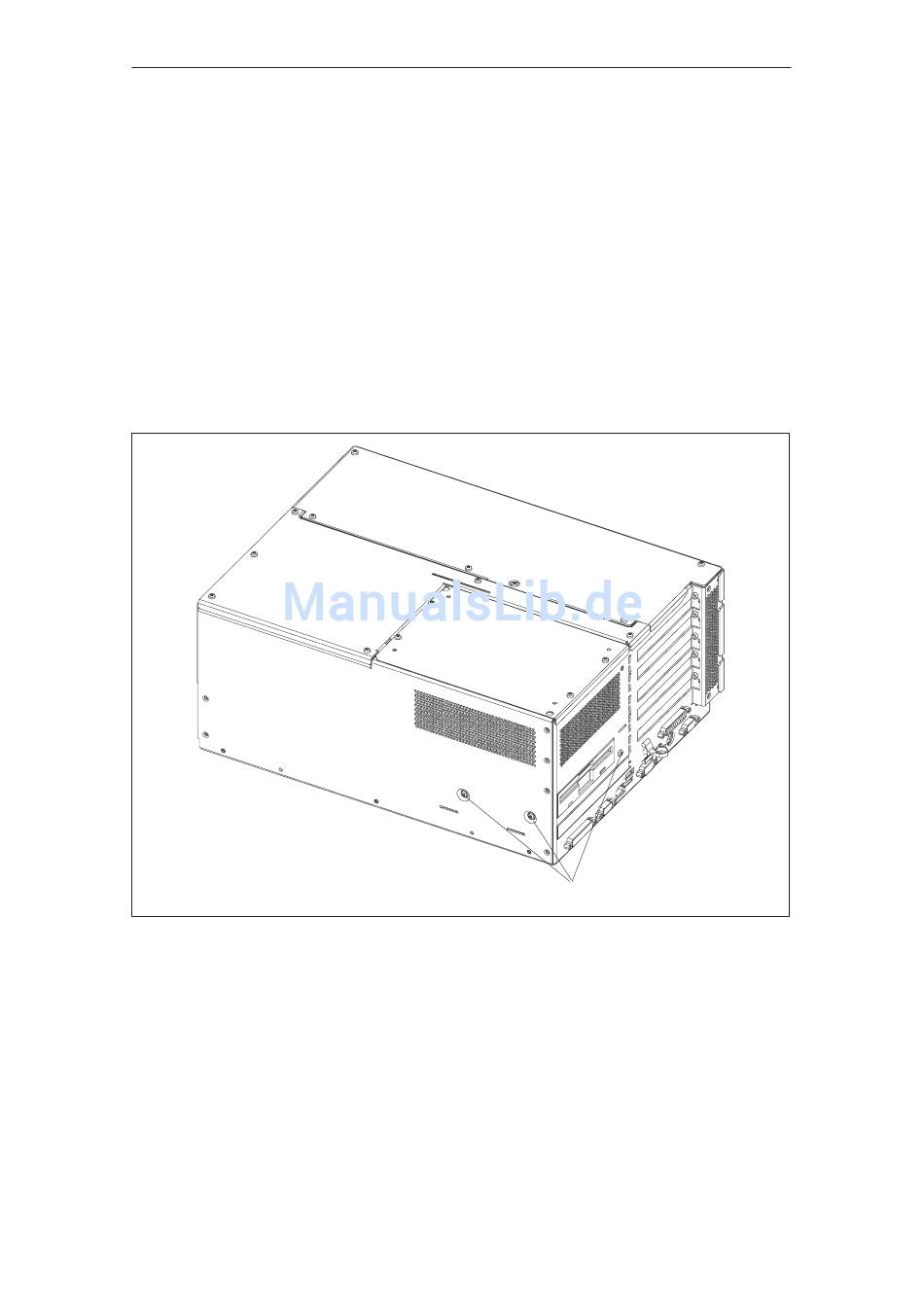

Bild 4-6 De– und Montage des Diskettenlaufwerks
SIMATIC Panel PC 870, Gerätehandbuch
Ausgabe 12/01
Rechnereinheit warten und erweitern
4-9
