Display–
Für den Fall, dass dennoch eine Überprüfung oder Änderung der Einstellung nötig
Codierung
sein sollte, gehen Sie vor wie folgt:
1. Schrauben Sie die Rechnereinheit von der Montagewand ab.
2. Lockern Sie die vier äußeren Befestigungsschrauben des Sendergehäuses et-
was (Bild 8-1) und schrauben Sie die zwei mittigen Befestigungsschrauben des
Sendergehäuses ab (Bild 8-4).
3. Trennen Sie Rechnereinheit und Sender (Kabel können gesteckt bleiben).
Schlitze für äußere
Befestigungsschrauben
mittiges Schraubenloch
Bild 8-4

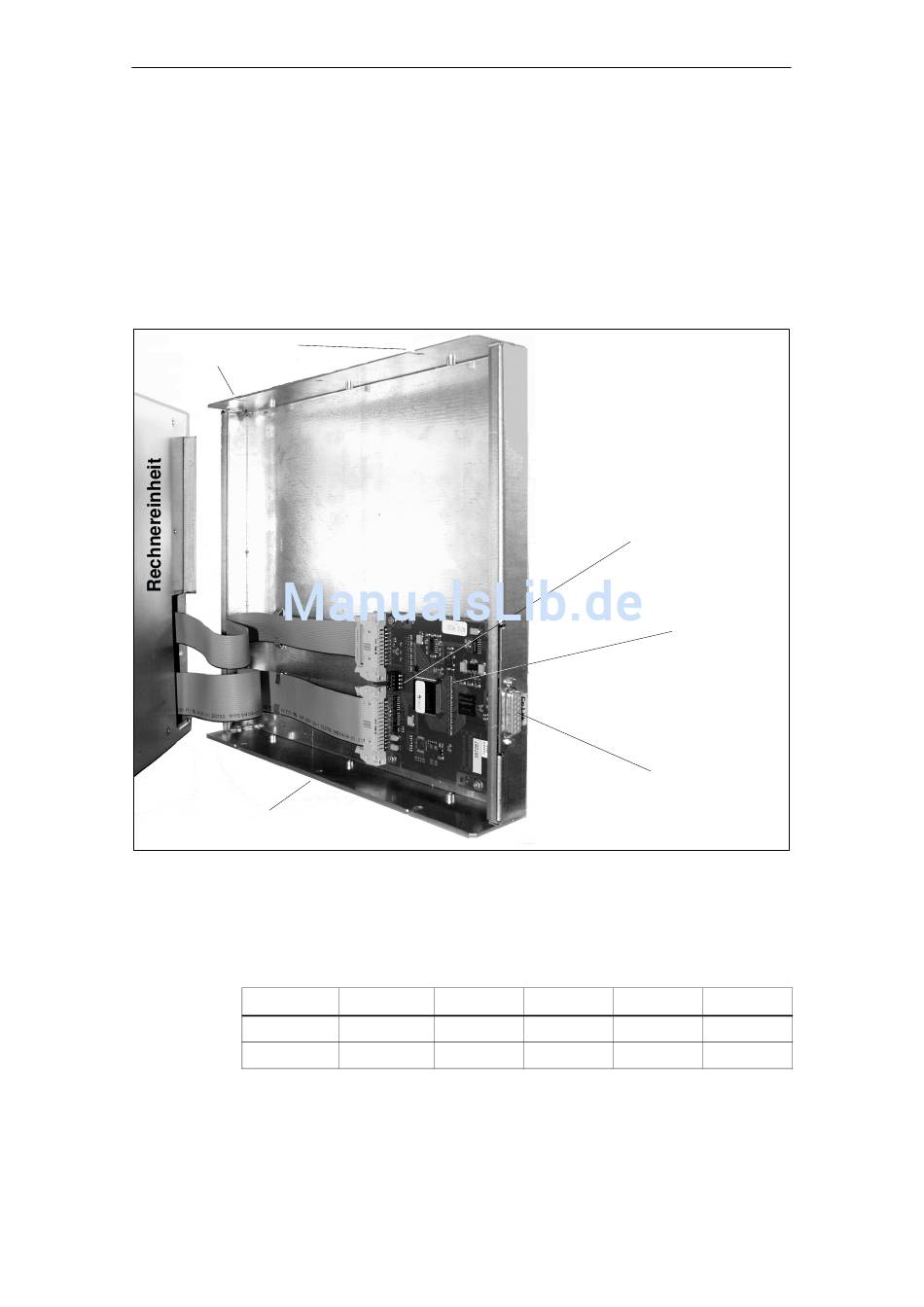

Sender im geöffneten Sendergehäuse
4. Überprüfen Sie (bzw. stellen Sie ein) die Schalterstellung entsprechend folgen-
der Tabelle:
Tabelle 8-1
Typ
12" (SVGA)
15" XGA
5. Gehen Sie beim Einbau in umgekehrter Reihenfolge vor.
SIMATIC Panel PC 870, Gerätehandbuch
Ausgabe 12/01
Sendergehäuse
Display–Typ–Einstellung über Codierschalter S30
Auflösung
S30/4
800 x 600
OFF
1024 x 768
OFF
Dezentraler Aufbau
Codierschalter S30
Sender
Anschlussbuchse
für Verbindungs–
kabel
S30/3
S30/2
ON
ON
ON
ON
S30/1
ON
OFF
8-5
