Rechnereinheit anschließen und bedienen
3.2 Peripheriegeräte anschließen
Achtung
Achten Sie beim Anschluss von Peripheriegeräten auf die Industrietauglichkeit der
eingesetzten Komponenten.
3.2.1 Druckeranschluss über die parallele Schnittstelle
Beim Anschließen Ihres Druckers gehen Sie wie folgt vor:
1. Trennen Sie die Rechnereinheit vom Netz und schalten Sie den Drucker aus.
2. Stecken Sie das Druckerkabel auf die parallele Schnittstelle LPT 1.
3. Schließen Sie das Druckerkabel an den Drucker an.
4. Befestigen (Verschrauben) Sie den Stecker an der Schnittstelle.
COM 1
Buchse (seriell)

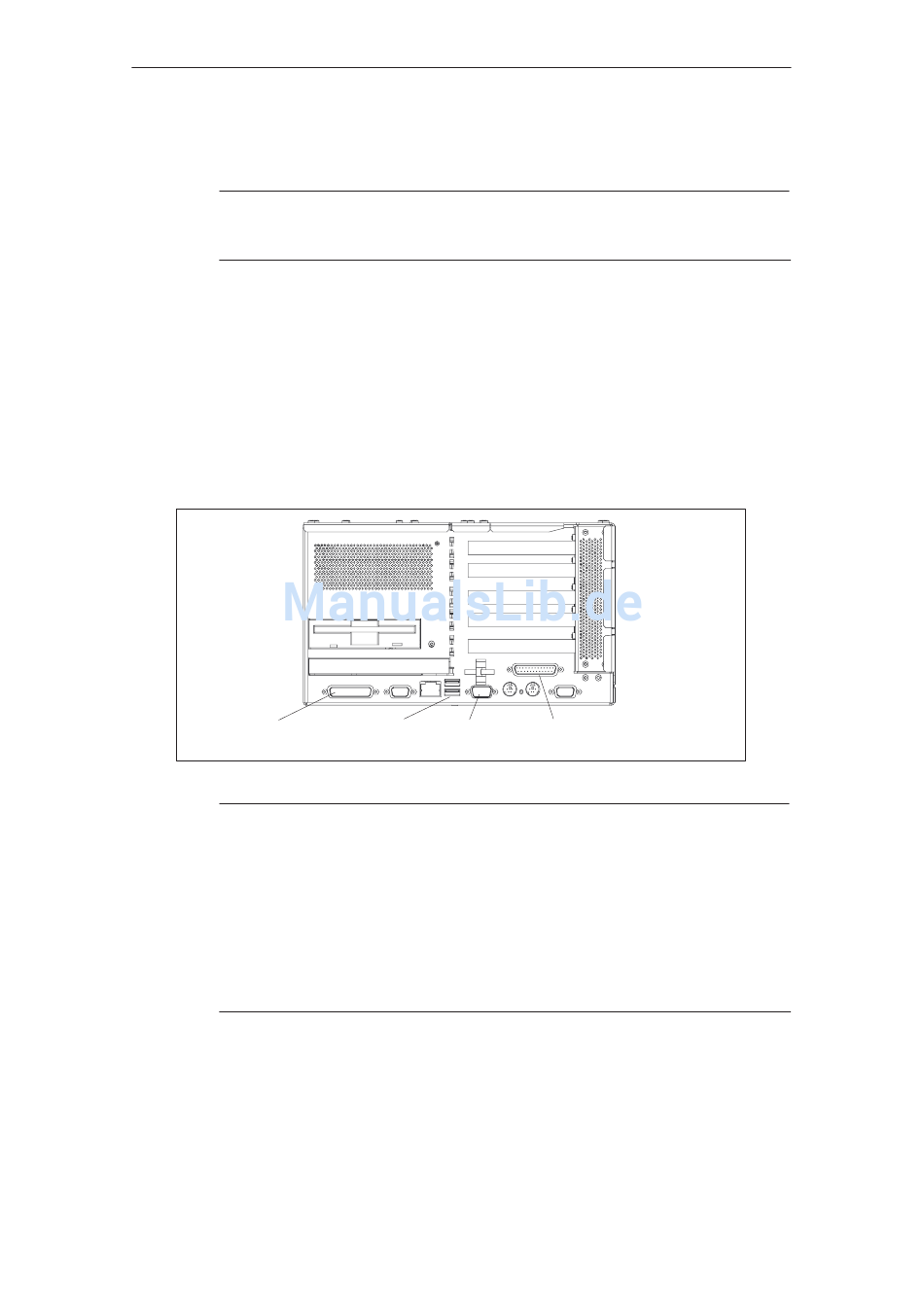

Bild 3-4 Druckeranschluss
Vorsicht
Schließen Sie Drucker mit paralleler Schnittstelle nur bei ausgeschaltetem Gerät
an der Schnittstelle LPT1 an (Drucker ebenfalls ausgeschaltet).
Achten Sie darauf, dass Sie die richtige Schnittstelle benutzen. Falls Sie die
Anschlüsse vertauschen oder falsche Steckleitungen verwenden, kann die
Schnittstelle beschädigt werden.
Vor dem Stecken der Steckleitungen muss die statische Ladung ihres Körpers,
des Geräts und der Steckleitungen auf gleiches Potenzial gebracht werden. Das
kann dadurch geschehen, dass Sie das Blechgehäuse kurz berühren. Benutzen
Sie nur die Originalsteckleitung.
3-6
USB– COM 2 LPT 1
Anschluss Stecker (seriell) Buchse (parallel)
SIMATIC Panel PC 870, Gerätehandbuch
Ausgabe 12/01
