2. Trennen Sie den überstehenden Teil des Schieberelements ab:
– Ritzen Sie das Schieberelement an der Oberkante des Halters mit einem
Messer ein und brechen Sie es ab.
– Den Überhang mit einem scharfen Seitenschneider abzwicken.
4.4

Stromversorgung aus- und einbauen

1. Öffnen Sie das Gehäuse wie in Kapitel 4.1 beschrieben.
2. Entfernen Sie die Laufwerkshalterung wie in Kapitel 4.2.1 beschrieben.
3. Notieren Sie sich die Zuordnung der Kabel und lösen Sie diese auf der Grund-
platine und an den Laufwerken.
4. Lösen Sie die sechs Schrauben der Stromversorgungsabdeckung vom
Gehäuse.
5. Lösen Sie die drei Befestigungsschrauben (TORX T10) am Halterungsblech der
Stromversorgung.
6. Ziehen Sie die Stromversorgung seitlich aus dem Gehäuse heraus.
7. Gehen Sie beim Einbau der neuen Stromversorgung in umgekehrter Reihen-
folge vor.

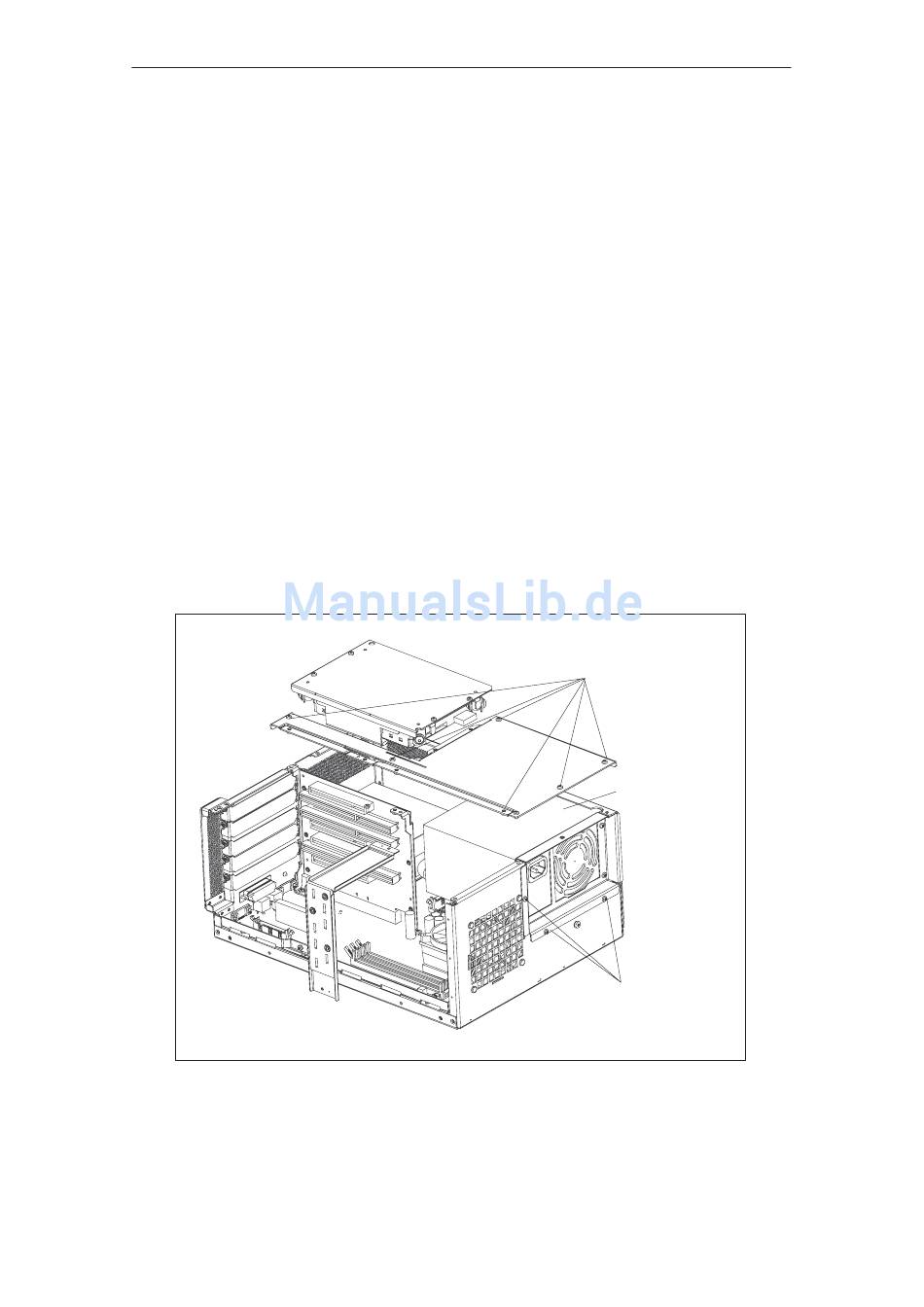

Bild 4-11 Aus-/Einbauen der Stromversorgung
SIMATIC Panel PC 870, Gerätehandbuch
Ausgabe 12/01
Rechnereinheit warten und erweitern
Schrauben der
Stromversorgungsabdeckung
Stromversorgung
Schrauben am-
Halterungsblech
4-13
