12.01
8.1.2
Abmessungen
Die Abmessungen der Rechnereinheit PC 870 mit Sender sind aus Bild 8-2 zu er-
sehen.
189
25
8
Sender

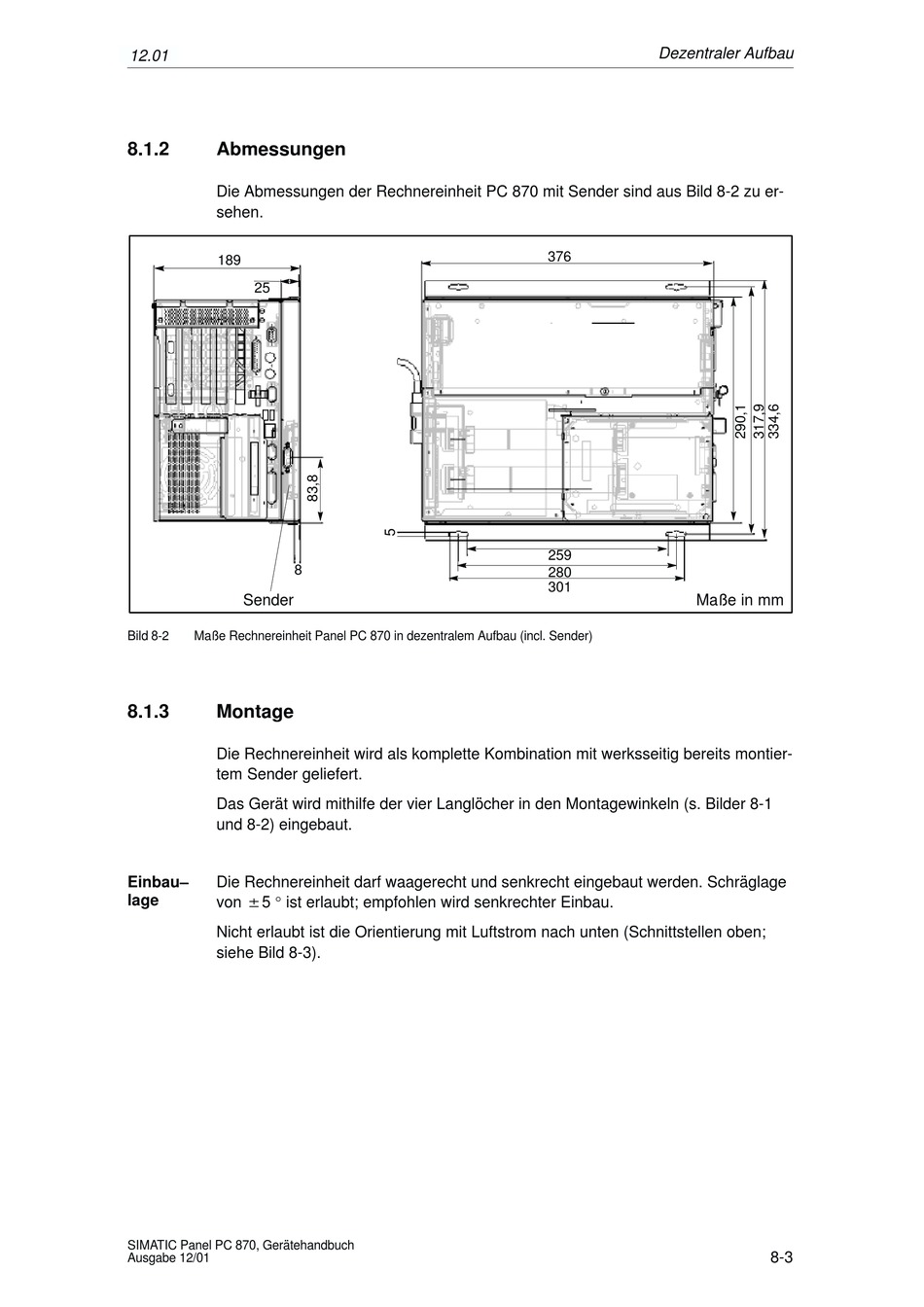

Bild 8-2
Maße Rechnereinheit Panel PC 870 in dezentralem Aufbau (incl. Sender)
8.1.3
Montage
Die Rechnereinheit wird als komplette Kombination mit werksseitig bereits montier-
tem Sender geliefert.
Das Gerät wird mithilfe der vier Langlöcher in den Montagewinkeln (s. Bilder 8-1
und 8-2) eingebaut.
Einbau–
Die Rechnereinheit darf waagerecht und senkrecht eingebaut werden. Schräglage
von $5 ° ist erlaubt; empfohlen wird senkrechter Einbau.
lage
Nicht erlaubt ist die Orientierung mit Luftstrom nach unten (Schnittstellen oben;
siehe Bild 8-3).
SIMATIC Panel PC 870, Gerätehandbuch
Ausgabe 12/01
Dezentraler Aufbau
376
259
280
301
Maße in mm
8-3
