S Sie sollten Bauelemente und Bauteile bis zu ihrem Einbau in der Verpackung
belassen.
S Trennen Sie das Gerät von der Spannungsversorgung, bevor Sie Bauelemente
und Baugruppen stecken oder ziehen.
S Fassen Sie Bauelemente und Baugruppen nur am Rand an. Anschlussstifte
und Leiterbahnen dürfen nicht berührt werden.
S Betreiben Sie das Gerät nie mit geöffnetem Deckel.
4.1.2 Öffnen der Rechnereinheit
Um die Rechnereinheit zu öffnen, gehen Sie wie folgt vor:
1. Schalten Sie den Panel PC ab, indem Sie den Netzstecker ziehen.
2. Lösen Sie alle Verbindungskabel und Steckleitungen.
3. Bauen Sie die Rechnereinheit von der Bedieneinheit ab gemäß Gerätehand-
buch "Bedieneinheit", Kap. 4.
4. Lösen Sie die zwei Schrauben (siehe Bild 4-1) am Gehäusedeckel.
5. Heben Sie den Deckel an und nehmen Sie ihn ab.

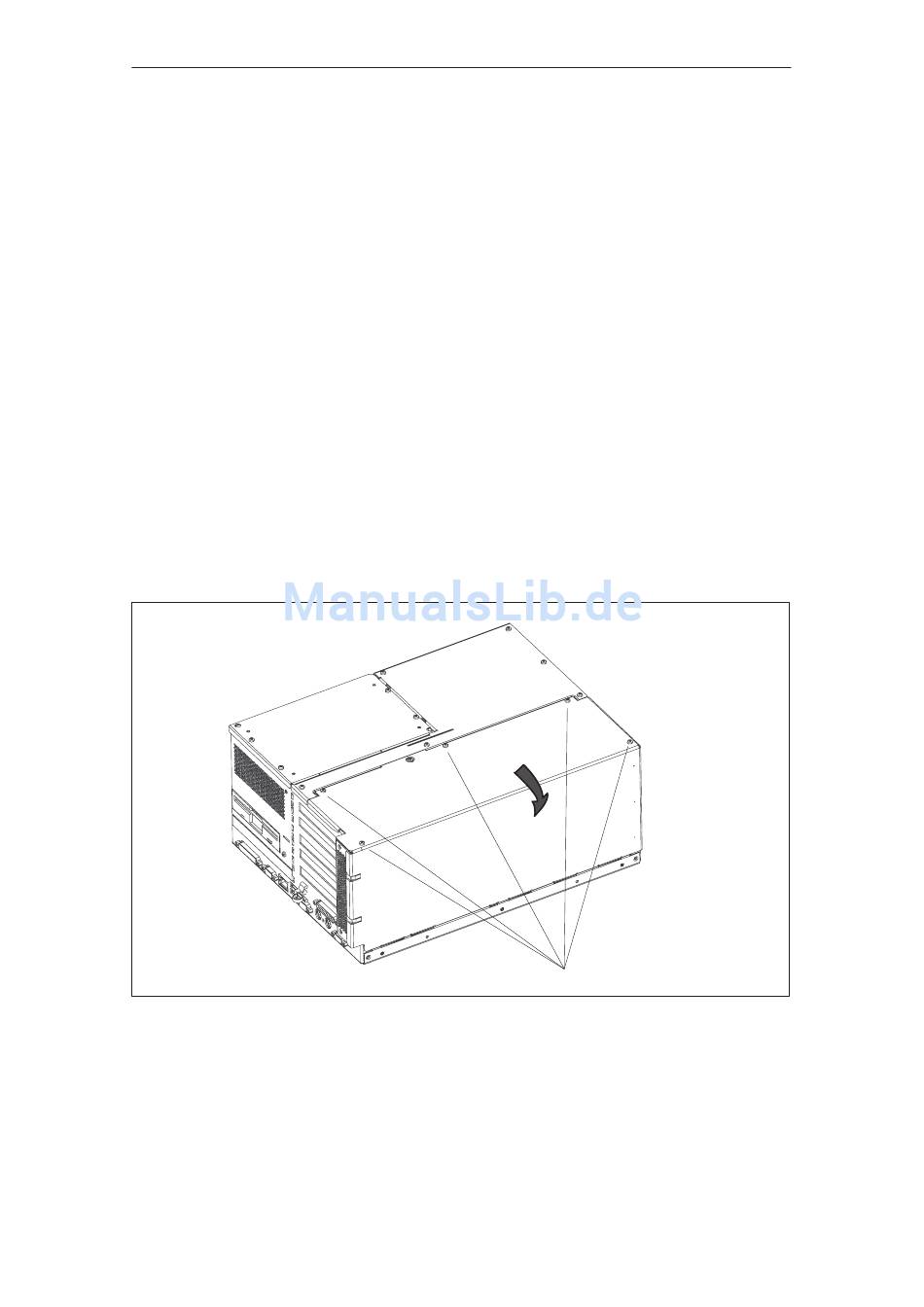

Bild 4-1 Rechnereinheit zum Öffnen vorbereitet
SIMATIC Panel PC 870, Gerätehandbuch
Ausgabe 12/01
Rechnereinheit warten und erweitern
Schrauben am Gehäusedeckel (M3)
4-3
