Kennzeichnungen am Gerät
2 Kennzeichnungen am Gerät

2.1 Typenschild des Antriebs

Das Typenschild wird auf den Deckel geklebt. Das Typenschild enthält alle zur Identifizierung
des Geräts erforderlichen Angaben:
2 Varianten-ID
3 Seriennummer
4 Antriebsfläche
5 Nennsignalbereich in bar
6 Nennsignalbereich in psi
7 Arbeitshub in mm
8 Arbeitsbereich in bar
9 Arbeitsbereich in psi
10 Zulässiger Zuluftdruck p
11 Zulässiger Zuluftdruck p
12 Symbol für Sicherheitsstellung
Antriebsstange ausfahrend FA
Antriebsstange einfahrend FE
Handbetätigung
14 Anschlussgewinde
15 Membranwerkstoff
16 Fertigungsdatum
SAMSON 3271
Var-ID
Serial no.

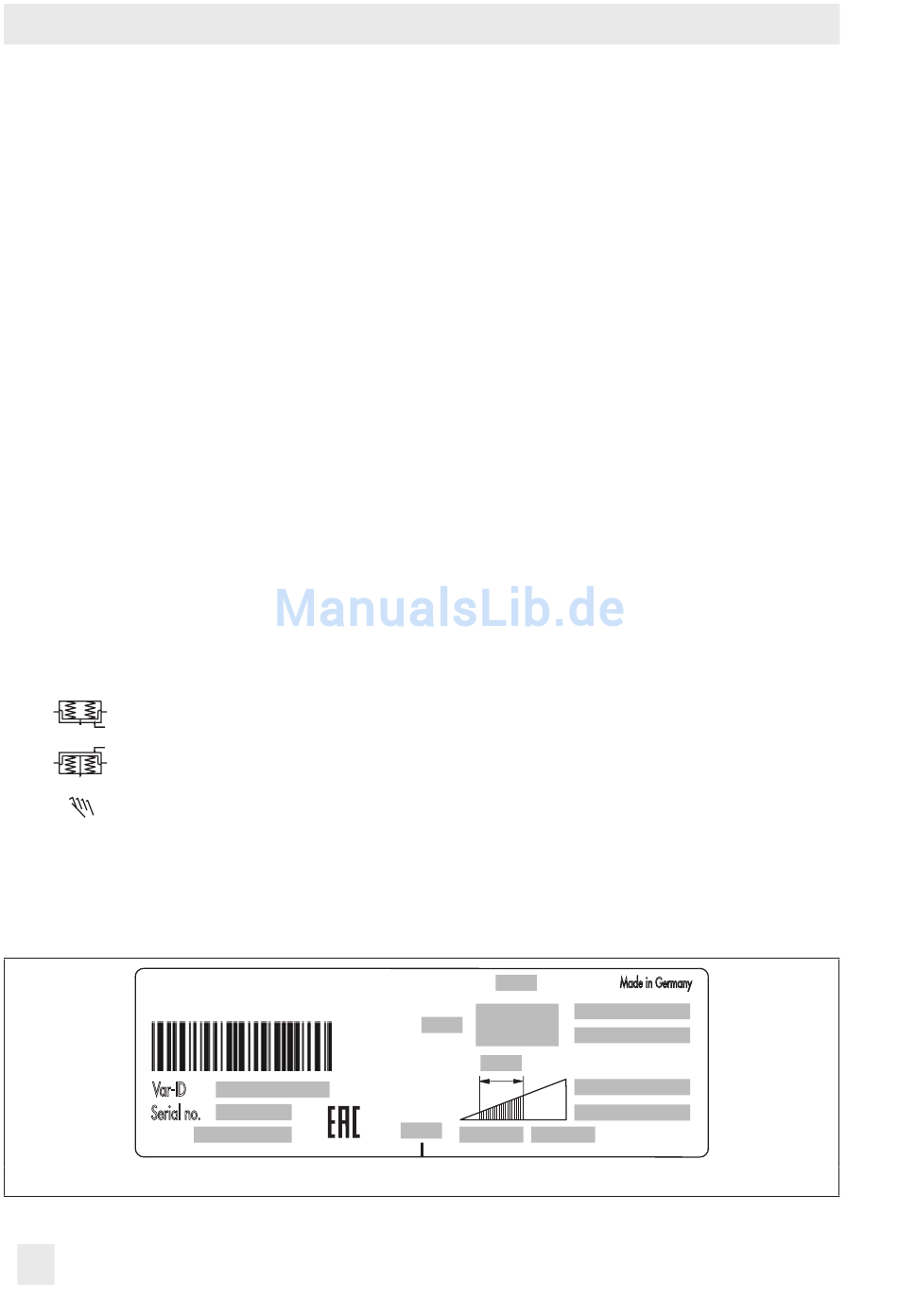

Bild 1: Typenschild
