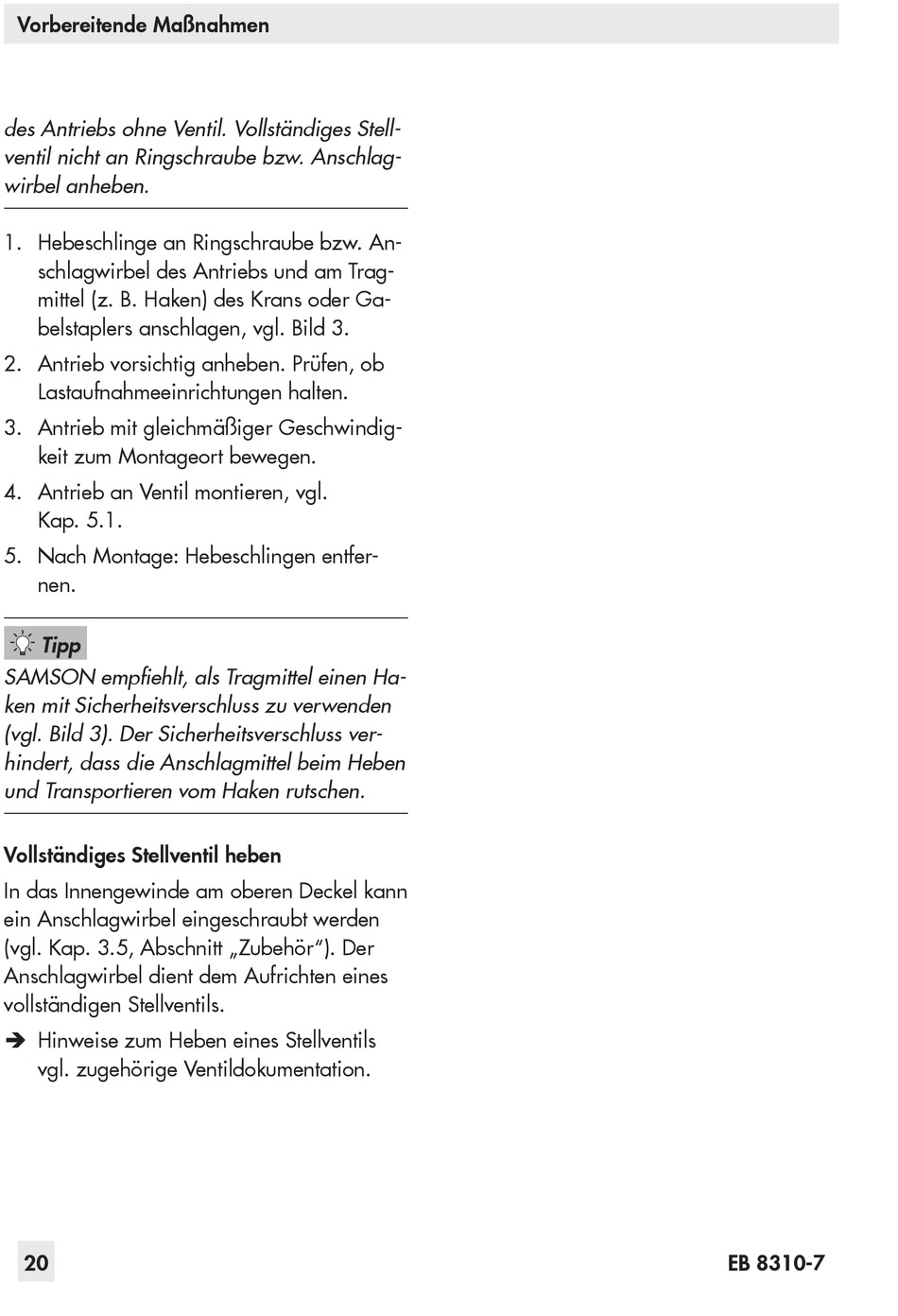

Samson 3271 Einbau- Und Bedienungsanleitung Seite 20

Vorbereitende Maßnahmen
des Antriebs ohne Ventil. Vollständiges Stell-
ventil nicht an Ringschraube bzw. Anschlag-
wirbel anheben.
1. Hebeschlinge an Ringschraube bzw. An-
schlagwirbel des Antriebs und am Trag-
mittel (z. B. Haken) des Krans oder Ga-
belstaplers anschlagen, vgl. Bild 3.
2. Antrieb vorsichtig anheben. Prüfen, ob
Lastaufnahmeeinrichtungen halten.
3. Antrieb mit gleichmäßiger Geschwindig-
keit zum Montageort bewegen.
4. Antrieb an Ventil montieren, vgl.
Kap. 5.1.
5. Nach Montage: Hebeschlingen entfer-
nen.
Tipp
SAMSON empfiehlt, als Tragmittel einen Ha-
ken mit Sicherheitsverschluss zu verwenden
(vgl. Bild 3). Der Sicherheitsverschluss ver-
hindert, dass die Anschlagmittel beim Heben
und Transportieren vom Haken rutschen.
Vollständiges Stellventil heben
In das Innengewinde am oberen Deckel kann
ein Anschlagwirbel eingeschraubt werden
(vgl. Kap. 3.5, Abschnitt „Zubehör"). Der
Anschlagwirbel dient dem Aufrichten eines
vollständigen Stellventils.
Î Hinweise zum Heben eines Stellventils
vgl. zugehörige Ventildokumentation.
20 EB 8310-7
