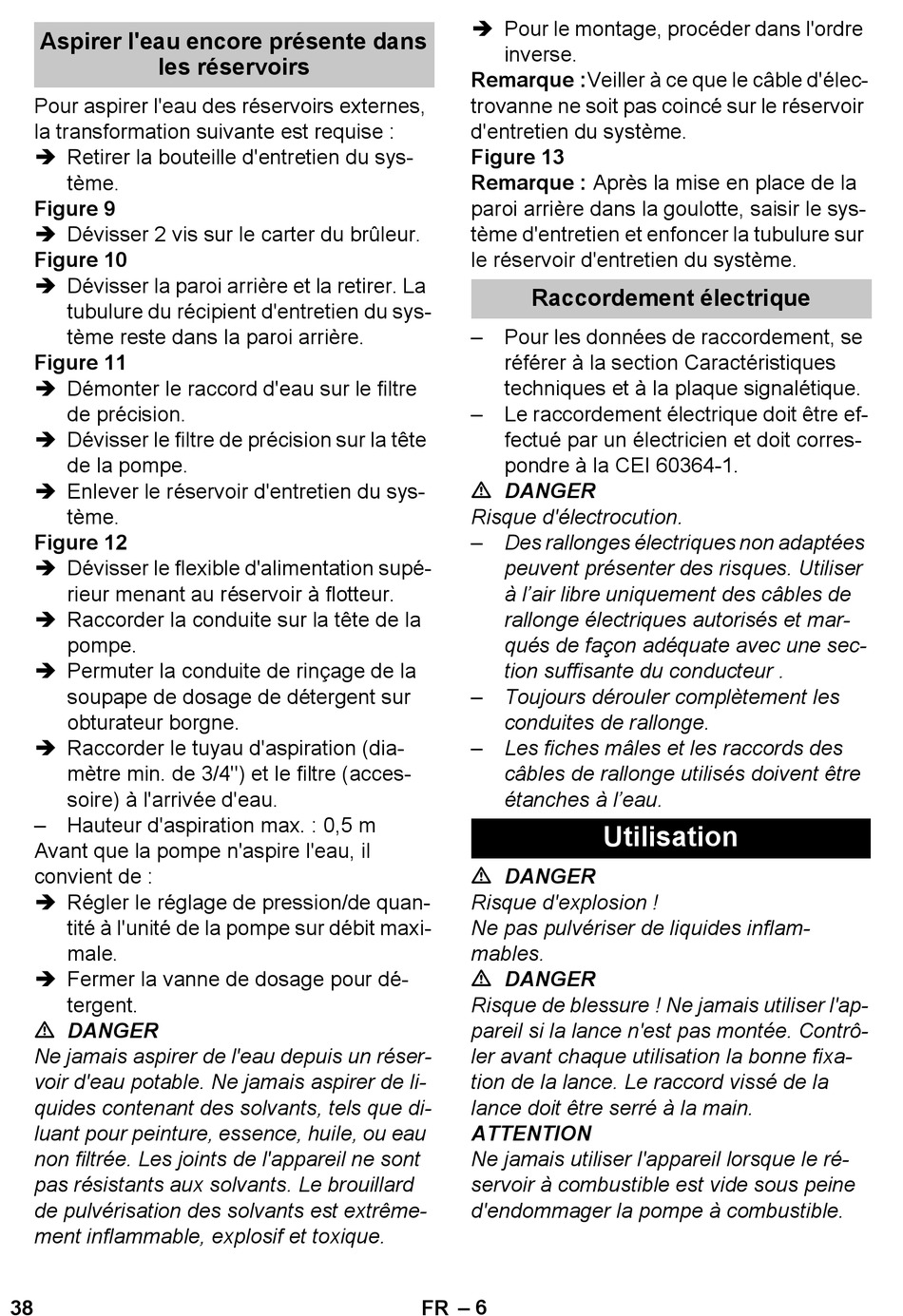

Aspirer l'eau encore présente dans
les réservoirs
Pour aspirer l'eau des réservoirs externes,
la transformation suivante est requise :
 Retirer la bouteille d'entretien du sys-
tème.
Figure 9
 Dévisser 2 vis sur le carter du brûleur.
Figure 10
 Dévisser la paroi arrière et la retirer. La
tubulure du récipient d'entretien du sys-
tème reste dans la paroi arrière.
Figure 11
 Démonter le raccord d'eau sur le filtre
de précision.
 Dévisser le filtre de précision sur la tête
de la pompe.
 Enlever le réservoir d'entretien du sys-
tème.
Figure 12
 Dévisser le flexible d'alimentation supé-
rieur menant au réservoir à flotteur.
 Raccorder la conduite sur la tête de la
pompe.
 Permuter la conduite de rinçage de la
soupape de dosage de détergent sur
obturateur borgne.
 Raccorder le tuyau d'aspiration (dia-
mètre min. de 3/4") et le filtre (acces-
soire) à l'arrivée d'eau.
– Hauteur d'aspiration max. : 0,5 m
Avant que la pompe n'aspire l'eau, il
convient de :
 Régler le réglage de pression/de quan-
tité à l'unité de la pompe sur débit maxi-
male.
 Fermer la vanne de dosage pour dé-
tergent.
DANGER
Ne jamais aspirer de l'eau depuis un réser-
voir d'eau potable. Ne jamais aspirer de li-
quides contenant des solvants, tels que di-
luant pour peinture, essence, huile, ou eau
non filtrée. Les joints de l'appareil ne sont
pas résistants aux solvants. Le brouillard
de pulvérisation des solvants est extrême-
ment inflammable, explosif et toxique.
38
 Pour le montage, procéder dans l'ordre
inverse.
Remarque :Veiller à ce que le câble d'élec-
trovanne ne soit pas coincé sur le réservoir
d'entretien du système.
Figure 13
Remarque : Après la mise en place de la
paroi arrière dans la goulotte, saisir le sys-
tème d'entretien et enfoncer la tubulure sur
le réservoir d'entretien du système.
Raccordement électrique
– Pour les données de raccordement, se
référer à la section Caractéristiques
techniques et à la plaque signalétique.
– Le raccordement électrique doit être ef-
fectué par un électricien et doit corres-
pondre à la CEI 60364-1.
DANGER
Risque d'électrocution.
– Des rallonges électriques non adaptées
peuvent présenter des risques. Utiliser
à l'air libre uniquement des câbles de
rallonge électriques autorisés et mar-
qués de façon adéquate avec une sec-
tion suffisante du conducteur .
– Toujours dérouler complètement les
conduites de rallonge.
– Les fiches mâles et les raccords des
câbles de rallonge utilisés doivent être
étanches à l'eau.
DANGER
Risque d'explosion !
Ne pas pulvériser de liquides inflam-
mables.
DANGER
Risque de blessure ! Ne jamais utiliser l'ap-
pareil si la lance n'est pas montée. Contrô-
ler avant chaque utilisation la bonne fixa-
tion de la lance. Le raccord vissé de la
lance doit être serré à la main.
ATTENTION
Ne jamais utiliser l'appareil lorsque le ré-
servoir à combustible est vide sous peine
d'endommager la pompe à combustible.
– 6
FR

Utilisation
