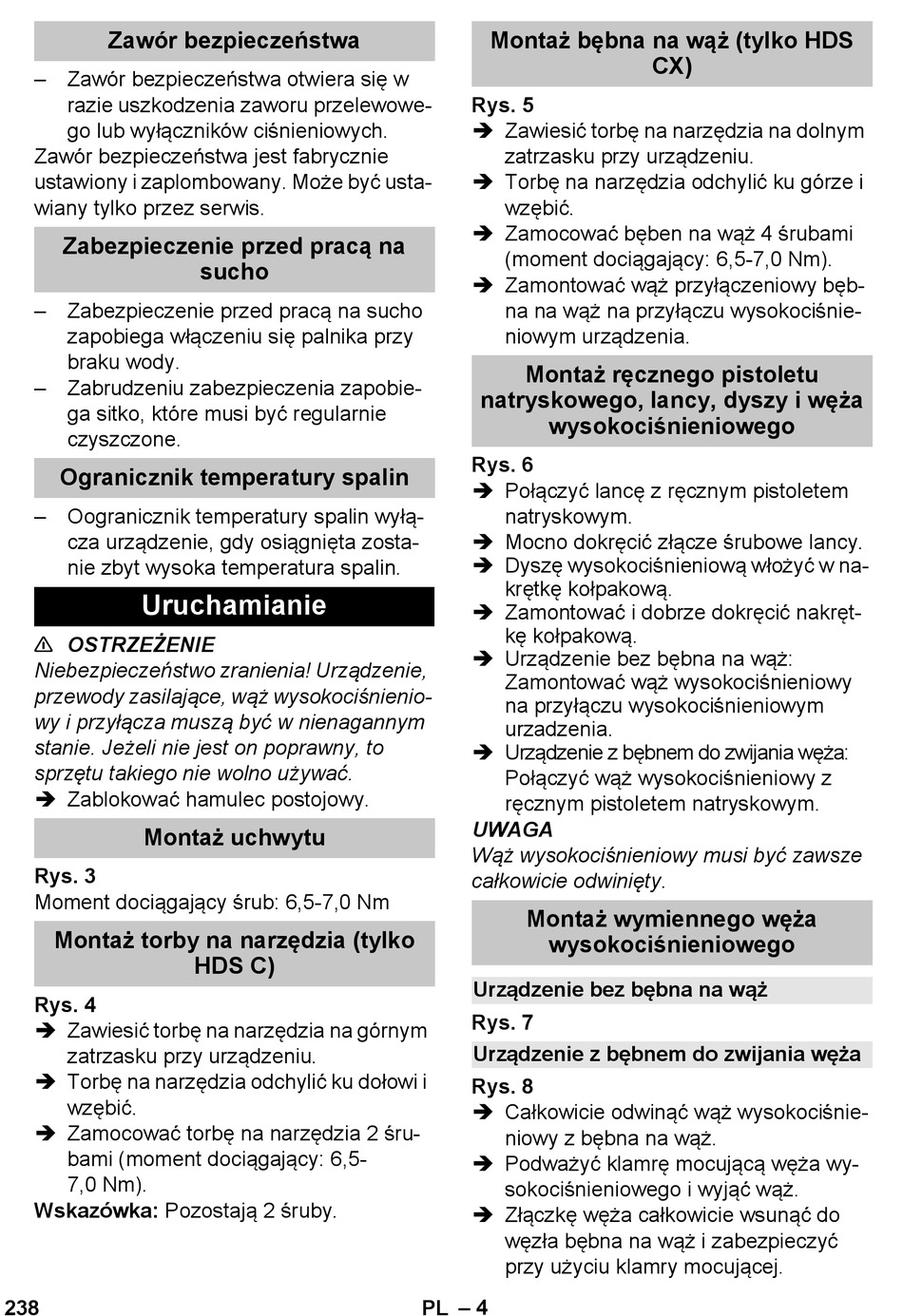

Zawór bezpieczeństwa
– Zawór bezpieczeństwa otwiera się w
razie uszkodzenia zaworu przelewowe-
go lub wyłączników ciśnieniowych.
Zawór bezpieczeństwa jest fabrycznie
ustawiony i zaplombowany. Może być usta-
wiany tylko przez serwis.
Zabezpieczenie przed pracą na
– Zabezpieczenie przed pracą na sucho
zapobiega włączeniu się palnika przy
braku wody.
– Zabrudzeniu zabezpieczenia zapobie-
ga sitko, które musi być regularnie
czyszczone.
Ogranicznik temperatury spalin
– Oogranicznik temperatury spalin wyłą-
cza urządzenie, gdy osiągnięta zosta-
nie zbyt wysoka temperatura spalin.

Uruchamianie

OSTRZEŻENIE
Niebezpieczeństwo zranienia! Urządzenie,
przewody zasilające, wąż wysokociśnienio-
wy i przyłącza muszą być w nienagannym
stanie. Jeżeli nie jest on poprawny, to
sprzętu takiego nie wolno używać.
 Zablokować hamulec postojowy.
Montaż uchwytu
Rys. 3
Moment dociągający śrub: 6,5-7,0 Nm
Montaż torby na narzędzia (tylko
Rys. 4
 Zawiesić torbę na narzędzia na górnym
zatrzasku przy urządzeniu.
 Torbę na narzędzia odchylić ku dołowi i
wzębić.
 Zamocować torbę na narzędzia 2 śru-
bami (moment dociągający: 6,5-
7,0 Nm).
Wskazówka: Pozostają 2 śruby.
238
sucho
HDS C)
Montaż bębna na wąż (tylko HDS
Rys. 5
 Zawiesić torbę na narzędzia na dolnym
zatrzasku przy urządzeniu.
 Torbę na narzędzia odchylić ku górze i
wzębić.
 Zamocować bęben na wąż 4 śrubami
(moment dociągający: 6,5-7,0 Nm).
 Zamontować wąż przyłączeniowy bęb-
na na wąż na przyłączu wysokociśnie-
niowym urządzenia.
Montaż ręcznego pistoletu
natryskowego, lancy, dyszy i węża
wysokociśnieniowego
Rys. 6
 Połączyć lancę z ręcznym pistoletem
natryskowym.
 Mocno dokręcić złącze śrubowe lancy.
 Dyszę wysokociśnieniową włożyć w na-
krętkę kołpakową.
 Zamontować i dobrze dokręcić nakręt-
kę kołpakową.
 Urządzenie bez bębna na wąż:
Zamontować wąż wysokociśnieniowy
na przyłączu wysokociśnieniowym
urzadzenia.
 Urządzenie z bębnem do zwijania węża:
Połączyć wąż wysokociśnieniowy z
ręcznym pistoletem natryskowym.
UWAGA
Wąż wysokociśnieniowy musi być zawsze
całkowicie odwinięty.
Montaż wymiennego węża
wysokociśnieniowego
Urządzenie bez bębna na wąż
Rys. 7
Urządzenie z bębnem do zwijania węża
Rys. 8
 Całkowicie odwinąć wąż wysokociśnie-
niowy z bębna na wąż.
 Podważyć klamrę mocującą węża wy-
sokociśnieniowego i wyjąć wąż.
 Złączkę węża całkowicie wsunąć do
węzła bębna na wąż i zabezpieczyć
przy użyciu klamry mocującej.
– 4
PL
CX)
