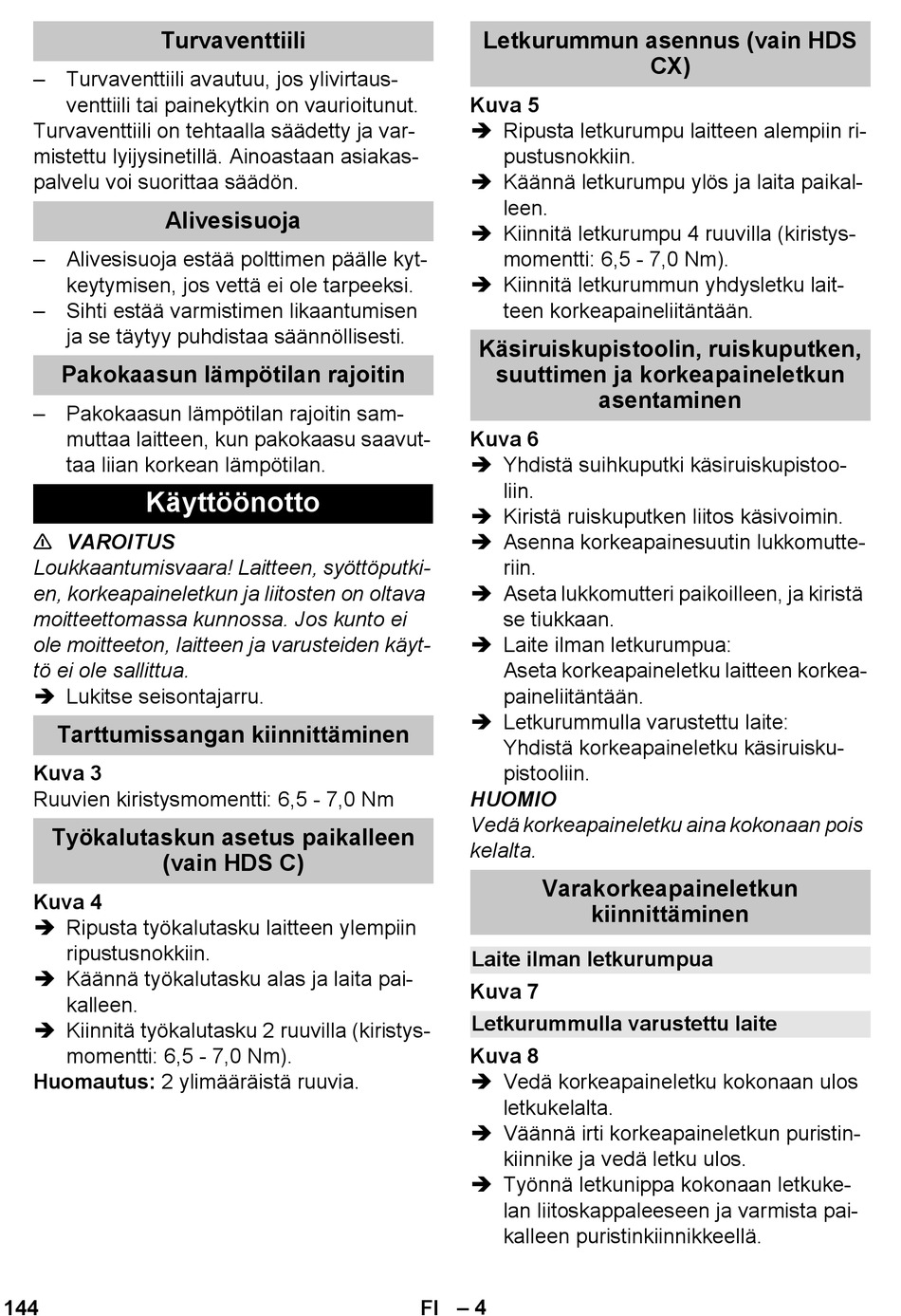

Käyttöönotto - Kärcher HDS 6/10-4 C/CX Basic Originalbetriebsanleitung

Turvaventtiili
– Turvaventtiili avautuu, jos ylivirtaus-
venttiili tai painekytkin on vaurioitunut.
Turvaventtiili on tehtaalla säädetty ja var-
mistettu lyijysinetillä. Ainoastaan asiakas-
palvelu voi suorittaa säädön.
Alivesisuoja
– Alivesisuoja estää polttimen päälle kyt-
keytymisen, jos vettä ei ole tarpeeksi.
– Sihti estää varmistimen likaantumisen
ja se täytyy puhdistaa säännöllisesti.
Pakokaasun lämpötilan rajoitin
– Pakokaasun lämpötilan rajoitin sam-
muttaa laitteen, kun pakokaasu saavut-
taa liian korkean lämpötilan.
Käyttöönotto
VAROITUS
Loukkaantumisvaara! Laitteen, syöttöputki-
en, korkeapaineletkun ja liitosten on oltava
moitteettomassa kunnossa. Jos kunto ei
ole moitteeton, laitteen ja varusteiden käyt-
tö ei ole sallittua.
 Lukitse seisontajarru.
Tarttumissangan kiinnittäminen
Kuva 3
Ruuvien kiristysmomentti: 6,5 - 7,0 Nm
Työkalutaskun asetus paikalleen
(vain HDS C)
Kuva 4
 Ripusta työkalutasku laitteen ylempiin
ripustusnokkiin.
 Käännä työkalutasku alas ja laita pai-
kalleen.
 Kiinnitä työkalutasku 2 ruuvilla (kiristys-
momentti: 6,5 - 7,0 Nm).
Huomautus: 2 ylimääräistä ruuvia.
144
Letkurummun asennus (vain HDS
Kuva 5
 Ripusta letkurumpu laitteen alempiin ri-
pustusnokkiin.
 Käännä letkurumpu ylös ja laita paikal-
leen.
 Kiinnitä letkurumpu 4 ruuvilla (kiristys-
momentti: 6,5 - 7,0 Nm).
 Kiinnitä letkurummun yhdysletku lait-
teen korkeapaineliitäntään.
Käsiruiskupistoolin, ruiskuputken,
suuttimen ja korkeapaineletkun
Kuva 6
 Yhdistä suihkuputki käsiruiskupistoo-
liin.
 Kiristä ruiskuputken liitos käsivoimin.
 Asenna korkeapainesuutin lukkomutte-
riin.
 Aseta lukkomutteri paikoilleen, ja kiristä
se tiukkaan.
 Laite ilman letkurumpua:
Aseta korkeapaineletku laitteen korkea-
paineliitäntään.
 Letkurummulla varustettu laite:
Yhdistä korkeapaineletku käsiruisku-
pistooliin.
HUOMIO
Vedä korkeapaineletku aina kokonaan pois
kelalta.
Varakorkeapaineletkun
Laite ilman letkurumpua
Kuva 7
Letkurummulla varustettu laite
Kuva 8
 Vedä korkeapaineletku kokonaan ulos
letkukelalta.
 Väännä irti korkeapaineletkun puristin-
kiinnike ja vedä letku ulos.
 Työnnä letkunippa kokonaan letkuke-
lan liitoskappaleeseen ja varmista pai-
kalleen puristinkiinnikkeellä.
– 4
FI
CX)
asentaminen
kiinnittäminen
