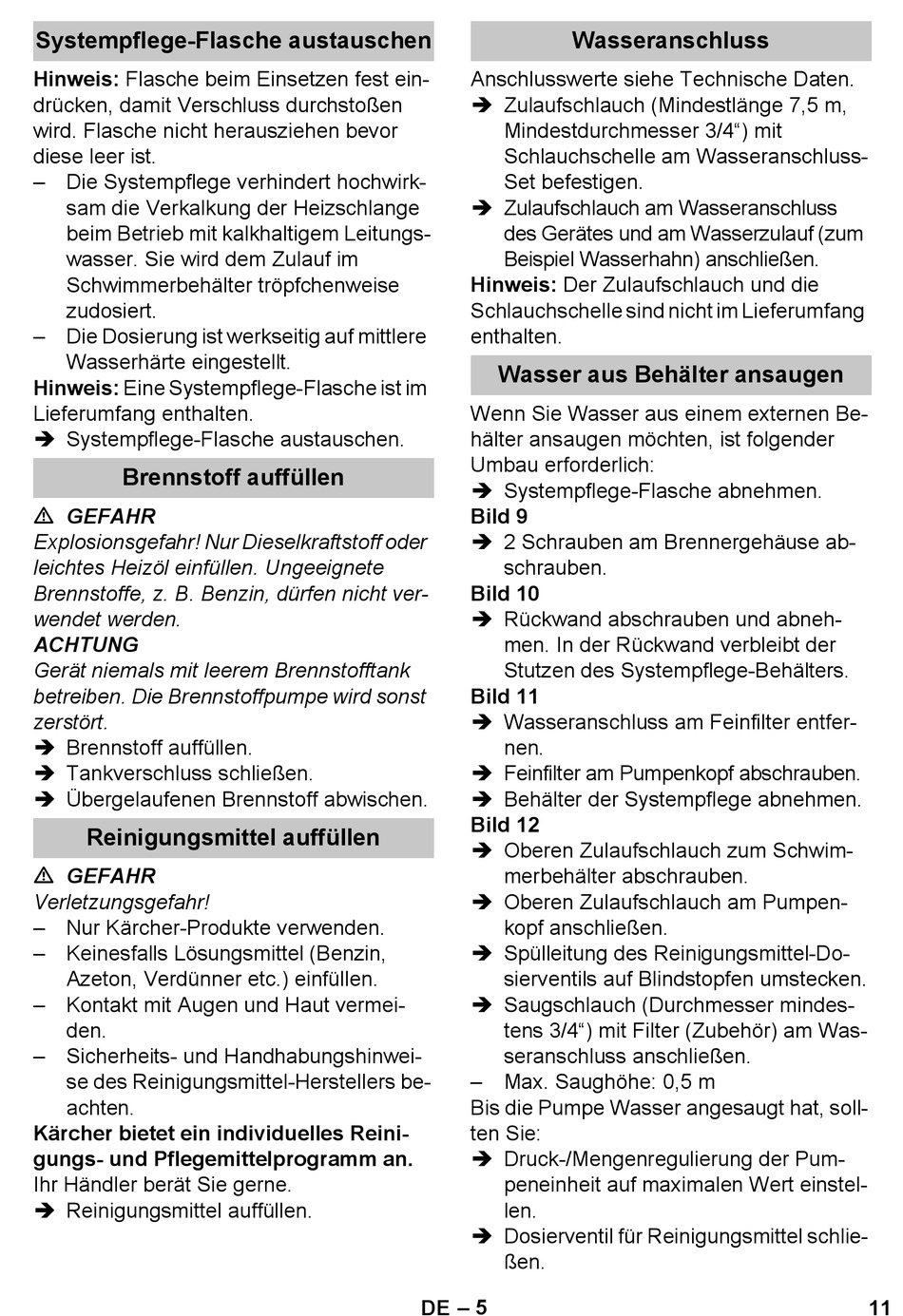

Systempflege-Flasche Austauschen; Brennstoff Auffüllen; Reinigungsmittel Auffüllen; Wasseranschluss - Kärcher HDS 6/10-4 C/CX Basic Originalbetriebsanleitung

Systempflege-Flasche austauschen

Hinweis: Flasche beim Einsetzen fest ein-
drücken, damit Verschluss durchstoßen
wird. Flasche nicht herausziehen bevor
diese leer ist.
– Die Systempflege verhindert hochwirk-
sam die Verkalkung der Heizschlange
beim Betrieb mit kalkhaltigem Leitungs-
wasser. Sie wird dem Zulauf im
Schwimmerbehälter tröpfchenweise
zudosiert.
– Die Dosierung ist werkseitig auf mittlere
Wasserhärte eingestellt.
Hinweis: Eine Systempflege-Flasche ist im
Lieferumfang enthalten.
 Systempflege-Flasche austauschen.
Brennstoff auffüllen
GEFAHR
Explosionsgefahr! Nur Dieselkraftstoff oder
leichtes Heizöl einfüllen. Ungeeignete
Brennstoffe, z. B. Benzin, dürfen nicht ver-
wendet werden.
ACHTUNG
Gerät niemals mit leerem Brennstofftank
betreiben. Die Brennstoffpumpe wird sonst
zerstört.
 Brennstoff auffüllen.
 Tankverschluss schließen.
 Übergelaufenen Brennstoff abwischen.
Reinigungsmittel auffüllen
GEFAHR
Verletzungsgefahr!
– Nur Kärcher-Produkte verwenden.
– Keinesfalls Lösungsmittel (Benzin,
Azeton, Verdünner etc.) einfüllen.
– Kontakt mit Augen und Haut vermei-
den.
– Sicherheits- und Handhabungshinwei-
se des Reinigungsmittel-Herstellers be-
achten.
Kärcher bietet ein individuelles Reini-
gungs- und Pflegemittelprogramm an.
Ihr Händler berät Sie gerne.
 Reinigungsmittel auffüllen.

Wasseranschluss

Anschlusswerte siehe Technische Daten.
 Zulaufschlauch (Mindestlänge 7,5 m,
Mindestdurchmesser 3/4") mit
Schlauchschelle am Wasseranschluss-
Set befestigen.
 Zulaufschlauch am Wasseranschluss
des Gerätes und am Wasserzulauf (zum
Beispiel Wasserhahn) anschließen.
Hinweis: Der Zulaufschlauch und die
Schlauchschelle sind nicht im Lieferumfang
enthalten.
Wasser aus Behälter ansaugen
Wenn Sie Wasser aus einem externen Be-
hälter ansaugen möchten, ist folgender
Umbau erforderlich:
 Systempflege-Flasche abnehmen.
Bild 9
 2 Schrauben am Brennergehäuse ab-
schrauben.
Bild 10
 Rückwand abschrauben und abneh-
men. In der Rückwand verbleibt der
Stutzen des Systempflege-Behälters.
Bild 11
 Wasseranschluss am Feinfilter entfer-
nen.
 Feinfilter am Pumpenkopf abschrauben.
 Behälter der Systempflege abnehmen.
Bild 12
 Oberen Zulaufschlauch zum Schwim-
merbehälter abschrauben.
 Oberen Zulaufschlauch am Pumpen-
kopf anschließen.
 Spülleitung des Reinigungsmittel-Do-
sierventils auf Blindstopfen umstecken.
 Saugschlauch (Durchmesser mindes-
tens 3/4") mit Filter (Zubehör) am Was-
seranschluss anschließen.
– Max. Saughöhe: 0,5 m
Bis die Pumpe Wasser angesaugt hat, soll-
ten Sie:
 Druck-/Mengenregulierung der Pum-
peneinheit auf maximalen Wert einstel-
len.
 Dosierventil für Reinigungsmittel schlie-
ßen.
– 5
DE 11
