Aufbau

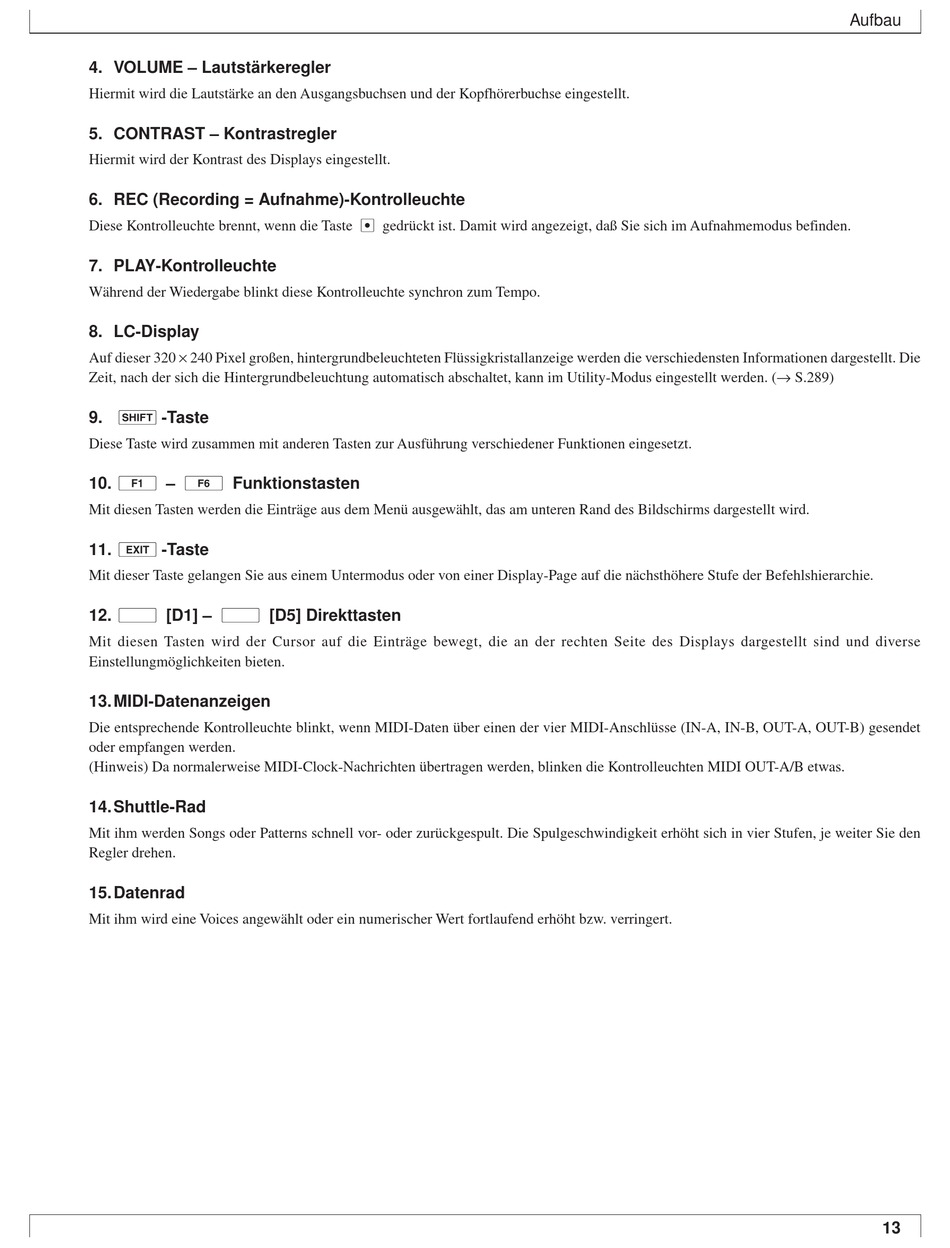

4. VOLUME – Lautstärkeregler
Hiermit wird die Lautstärke an den Ausgangsbuchsen und der Kopfhörerbuchse eingestellt.
5. CONTRAST – Kontrastregler
Hiermit wird der Kontrast des Displays eingestellt.
6. REC (Recording = Aufnahme)-Kontrolleuchte
Diese Kontrolleuchte brennt, wenn die Taste e gedrückt ist. Damit wird angezeigt, daß Sie sich im Aufnahmemodus befinden.
7. PLAY-Kontrolleuchte
Während der Wiedergabe blinkt diese Kontrolleuchte synchron zum Tempo.
8. LC-Display
Auf dieser 320 × 240 Pixel großen, hintergrundbeleuchteten Flüssigkristallanzeige werden die verschiedensten Informationen dargestellt. Die
Zeit, nach der sich die Hintergrundbeleuchtung automatisch abschaltet, kann im Utility-Modus eingestellt werden. (→ S.289)
9. s-Taste
Diese Taste wird zusammen mit anderen Tasten zur Ausführung verschiedener Funktionen eingesetzt.
10. 1 – 6 Funktionstasten
Mit diesen Tasten werden die Einträge aus dem Menü ausgewählt, das am unteren Rand des Bildschirms dargestellt wird.
11. e-Taste
Mit dieser Taste gelangen Sie aus einem Untermodus oder von einer Display-Page auf die nächsthöhere Stufe der Befehlshierarchie.
12. d [D1] – d [D5] Direkttasten
Mit diesen Tasten wird der Cursor auf die Einträge bewegt, die an der rechten Seite des Displays dargestellt sind und diverse
Einstellungmöglichkeiten bieten.
13. MIDI-Datenanzeigen
Die entsprechende Kontrolleuchte blinkt, wenn MIDI-Daten über einen der vier MIDI-Anschlüsse (IN-A, IN-B, OUT-A, OUT-B) gesendet
oder empfangen werden.
(Hinweis) Da normalerweise MIDI-Clock-Nachrichten übertragen werden, blinken die Kontrolleuchten MIDI OUT-A/B etwas.
14. Shuttle-Rad
Mit ihm werden Songs oder Patterns schnell vor- oder zurückgespult. Die Spulgeschwindigkeit erhöht sich in vier Stufen, je weiter Sie den
Regler drehen.
15. Datenrad
Mit ihm wird eine Voices angewählt oder ein numerischer Wert fortlaufend erhöht bzw. verringert.
13
