G
ERÄTEÜBERSICHT

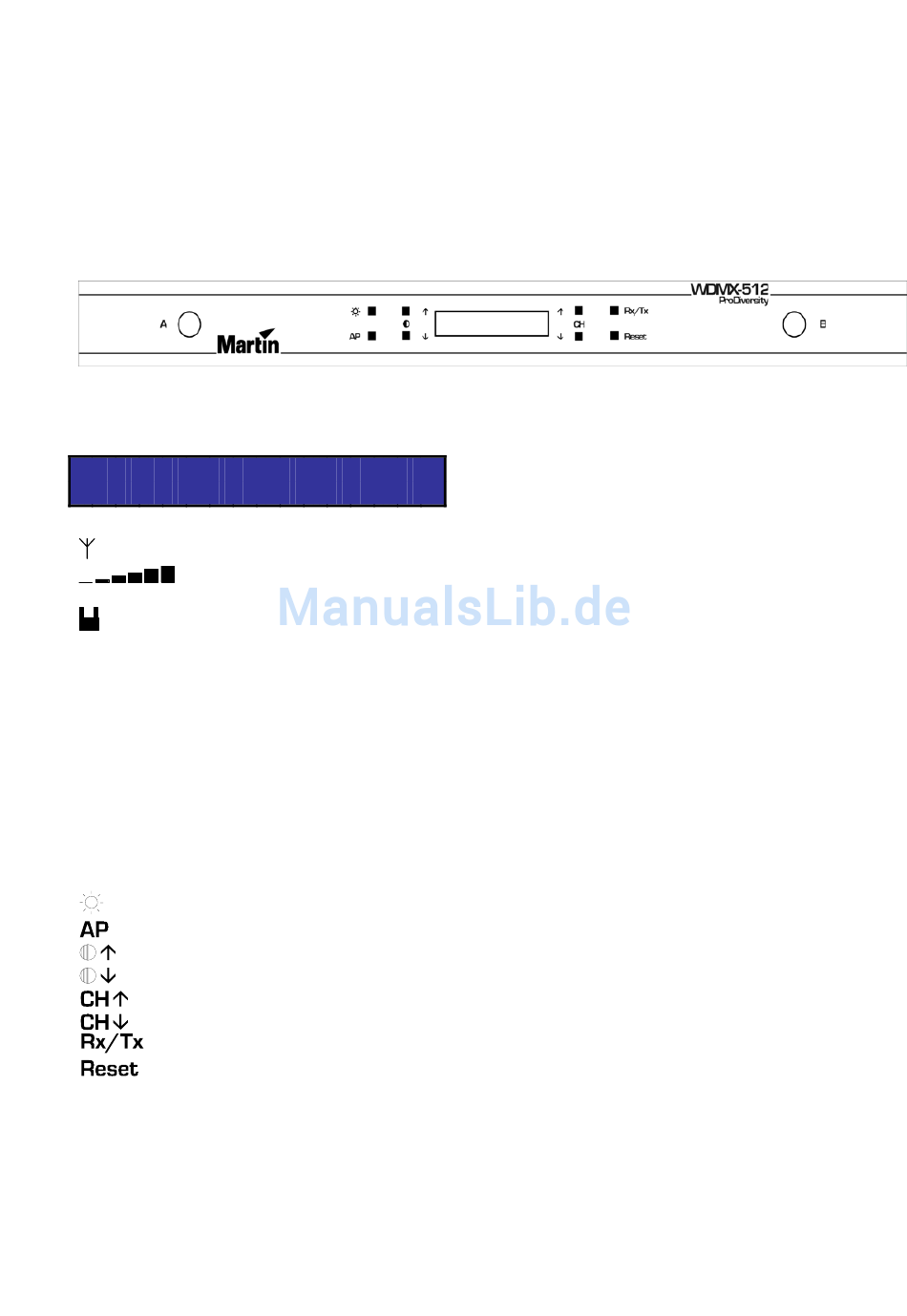

Dieser Abschnitt beschreibt die Bedienelement des WDMX-512 ProDiversity Modells.
Frontplatte
Display
Im Display sehen Sie den aktuellen Kanal, den Sender / Empfänger Status, den Access Point Status
und die DMX Refresh Rate. Im Empfängermodus wird zusätzlich die Signalstärke gezeigt.
C h . : 1 0
D M X : 4 4 H z
Beschreibung der Display-Symbole
Antenne
Signalstärke
N/A
Signalstärke nicht verfügbar (z.B. im Sendermodus)
Access Point Modus
Ch.:
Nummer des aktuellen Kanals
Mode:
Rx: Empfänger/ Tx: Sender
DMX:
DMX Refresh Rate
- -
Kein DMX Ein- / Ausgang
??
Eingangssignal kein DMX Signal / DMX Refresh Rate nicht verfügbar.
Tasten
Die Tastatur ermöglicht Ihnen die einfache Einstellung aller Parameter des WDMX-512
ProDiversity. Sie können den Kanal, Empfänger- / Sendermodus, Access Point Modus, Kontrast
des Displays und die Helligkeit des Displays einstellen.
Beschreibung der Tasten
Schaltet die Beleuchtung des Displays ein / aus.
Wechselt zwischen normalem und Access Point Modus.
Erhöht den Kontrast.
Verringert den Kontrast.
Erhöht die Nummer des Kanals schrittweise.
Verringert die Nummer des Kanals schrittweise.
Wechselt zwischen Empfänger- (Rx) und Sender- (Tx) modus.
Initialisiert das Gerät neu.
Antennen
Das WDMX-512 ProDiversity verwendet zwei externe Antennen. Die Antennen werden an die
BNC Buchsen auf der Vorderseite des Geräts angeschlossen: A (primär) und B (sekundär). Die
Antennen arbeiten im Diversity Betrieb, um die Verfügbarkeit des Signals sicher zu stellen.
Wenn Sie eine einzelne externe Antenne verwenden, sollten Sie Antenne A verwenden.
P
RO
M o d e : R x
Geräteübersicht ProDiversity Modell
D
IVERSITY
M
ODELL
23
