FREQUENZ HZ

Zur Messung der Frequenz der elektrischen Stromversorgung:
1. Das Gerät auf den [Hz]-Bereich stellen.
2. Das GRÜNE oder (L0)-Kabel an die Schutzerde (E) und das ROTE oder
(L1)-Kabel and die zu messende Phase anschließen.
3. Das Gerät zeigt die Frequenz in Hz an.

PHASENFOLGE (NUR LRCD220)

Wenn das Gerät an alle Leiter eines Dreiphasensystems angeschlossen ist,
zeigt es automatisch die Phasenfolge an.
Zur Bestimmung der Phasenfolge
1. Schließen Sie die Installationstestgeräte wie folgt an:
Leitung 1 rotes Kabel
Leitung 2 grünes Kabel
Leitung 3 schwarzes Kabel

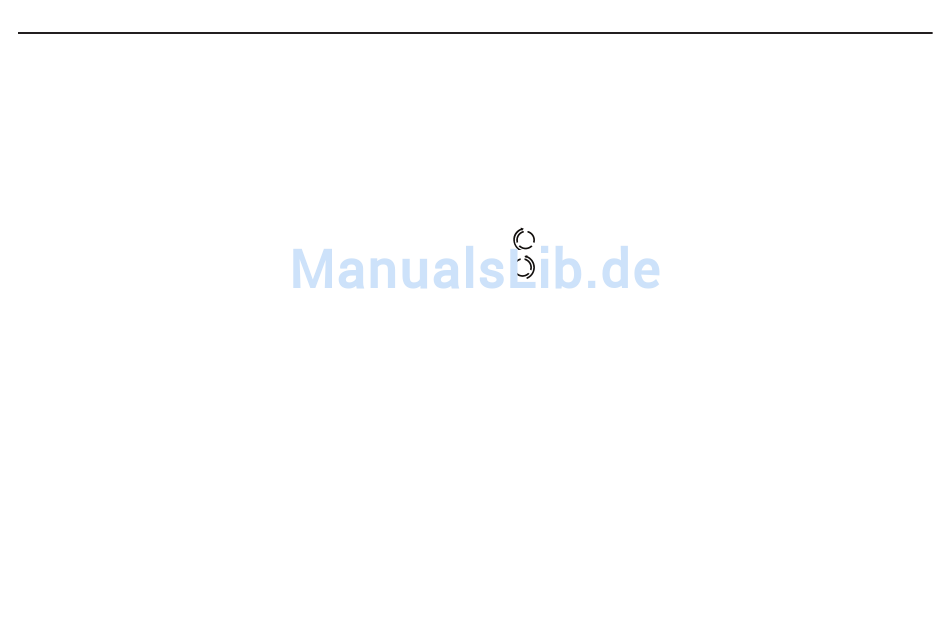

2. Das angezeigte Symbol zeigt die Phasenfolge
steht für die Richtung R – B – G (oder 1-2-3)
steht für die Richtung R – G – B (oder 1-3-2)
HINWEIS: Wenn eine der Leitungen defekt ist, wird keines der beiden
Symbole, sondern nur die normale „Neon-Polaritätsanzeige dargestellt.
an rote Phase
an gelbe Phase
an blaue Phase
