Prüfkabelanschlüsse
Die mitgelieferten Prüfkabel müssen auf der Rückseite des Geräts in die
entsprechenden Steckbuchsen mit der Kennzeichnung L0 und L1 oder an
der Dreileiterprüfbuchse angeschlossen werden.
Für den Anschluss an den zu prüfenden Schaltkreis werden
Standardprüfsonden und Krokodilklemmen mitgeliefert.
Das mit den LRCD200-, LRCD210- und LRCD220-Geräten mitgelieferte
Prüfkabel erlaubt einen Anschluss für eine Dreileiterprüfung mit Hilfe des
Dreileiter (rot, schwarz und grün)-Kabelsatzes (6220-782 oder des
Netzsteckerkabels (6220-740).

Anwendung

Dieses Gerät kann stromführend an Erde oder zwischen stromführenden
Leitern von Systemen mit einer Nennspannung von 300V WS (effektiver
Mittelwert) gegen Erde und einer Installationskategorie (Überspannung)
III oder niedriger angeschlossen werden.
Das bedeutet, dass das Gerät an beliebige feste Verdrahtung einer
Gebäudeinstallation, jedoch nicht an primäre Versorgungskreise wie
Luftkabel angeschlossen werden darf. Um die Benutzersicherheit zu
gewährleisten und genaue Messungen zu garantieren, dürfen nur die
mitgelieferten Kabel oder von Megger Limited gelieferte Kabel verwendet
werden.
SCHLEIFENIMPEDANZPRÜFUNG

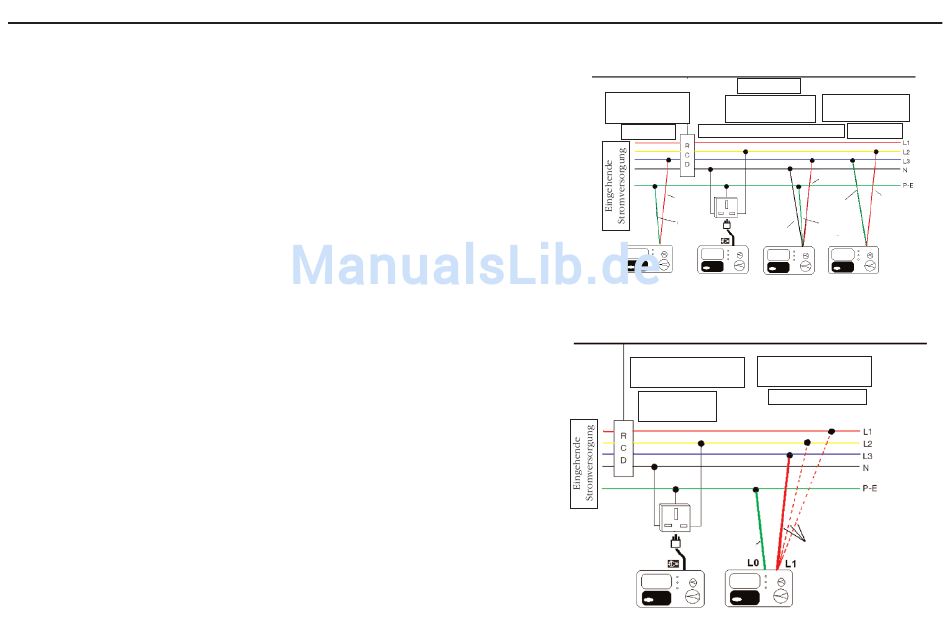

Systemdiagramm – Wo jede Prüfung anzuwenden ist
