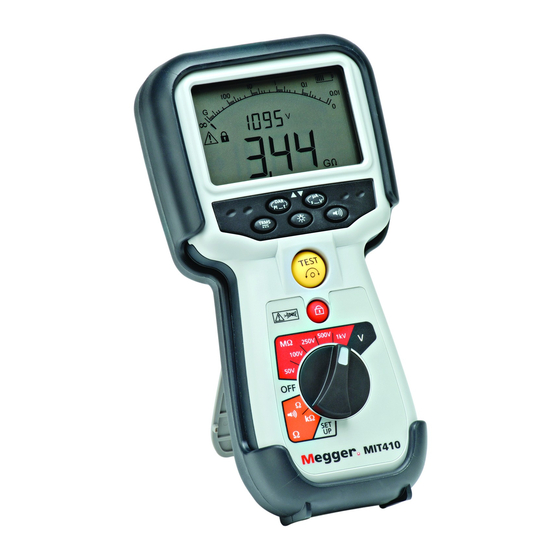

Megger MIT400/2 Bedienungsanleitung
Vorschau ausblenden
Andere Handbücher für MIT400/2:
- Bedienungsanleitung (45 Seiten) ,
- Schnellstartanleitung (8 Seiten) ,
- Bedienungsanleitung (8 Seiten)
Verwandte Anleitungen für Megger MIT400/2
Inhaltszusammenfassung für Megger MIT400/2

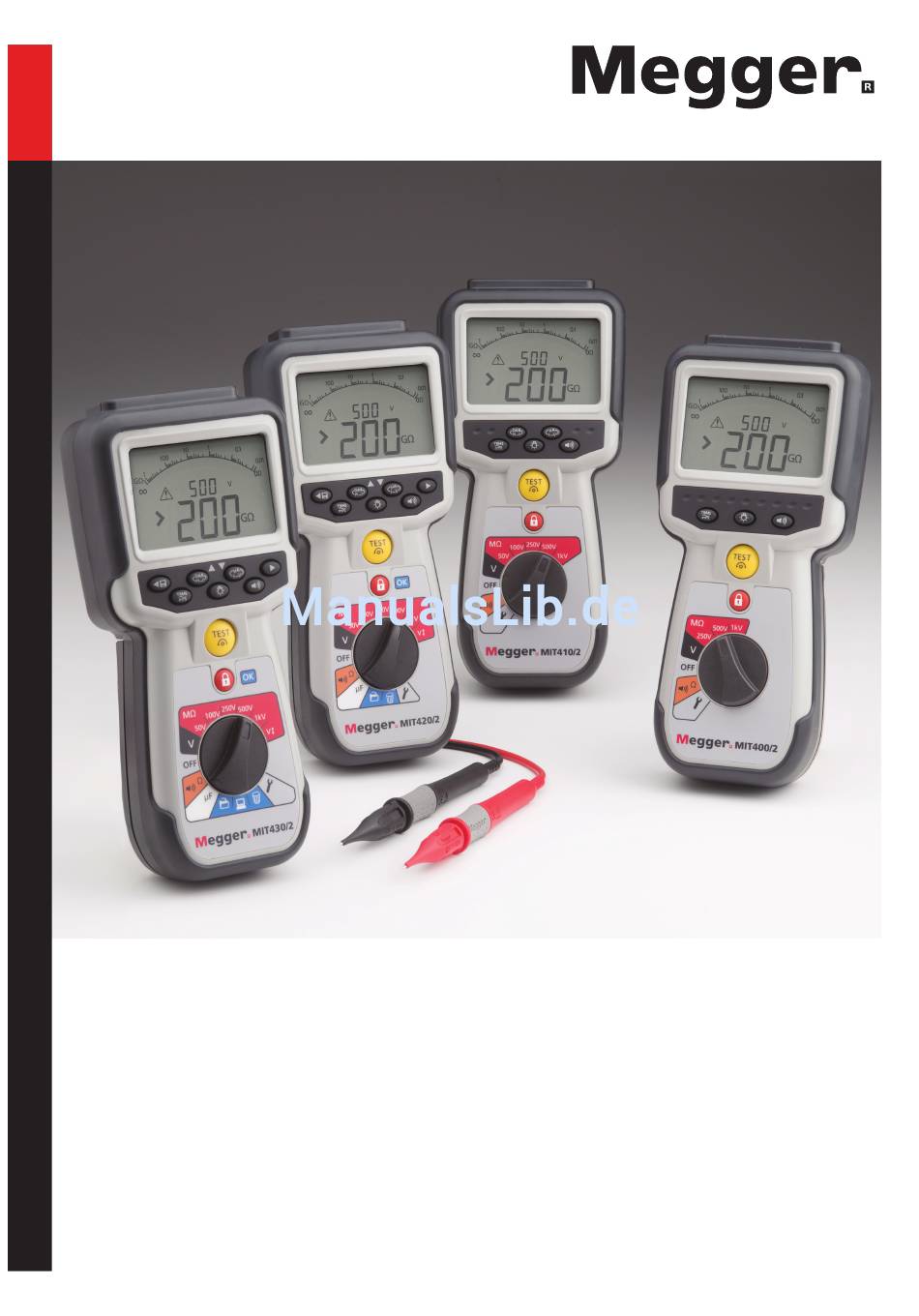

- Seite 1 MIT400/2-Serie Isolationswiderstands- und Durchgangsmessung- Prüfgeräte Bedienungsanleitung...
-
Seite 2: Inhaltsverzeichnis
Allgemeine Funktionen 21. Zubehör LC-Anzeige Bedienung der Hintergrundbeleuchtung 22. Reparatur und Gewährleistung Messleitungsanschlüsse Standard-Messleitungen SP5 – Geschaltete Sonde (nicht MIT400/2, MIT480/2 und MIT40X) AC/DC-Spannungs- und Frequenz- Messungen Isolationswiderstandsprüfung – allgemein Standardprüfung des Isolierwiderstands Isolationswiderstandsprüfung – getimte Modi ‘t’, PI und DAR 10. -
Seite 3: Einführung
Diese Bedienungsanleitung beschreibt die Bedienung und die Funktionen der Isolationswiderstands- und Durchgangsprüfungs- Prüfgeräte der MIT400/2-Serie. Diese Geräte wurden entwickelt und hergestellt von: Megger Ltd Archcliffe Road Dover, Kent, CT17 9EN England Megger Limited behält sich jederzeitige Änderungen der technischen Daten dieser Geräte ohne vorherige Ankündigung vor. MIT400/2 www.megger.com... -
Seite 4: Sicherheitshinweise
Alle Messleitungen, Sonden und Krokodilklemmen müssen intakt und sauber sein und die Isolation darf keine Brüche ■ ■ oder Risse aufweisen. Integrität der Messleitungen vor dem Durchführen von Messungen überprüfen. Mit diesen Produkt dürfen nur von "Megger" zugelassene Messleitungen verwendet werden. Halten Sie Ihre Hände immer hinter dem Fingerschutz von Sonden/Klemmen. ■ ■... -
Seite 5: Weee-Richtlinie
Das Messgerät kann sicher an Stromkreise bis zu den angegebenen Bemessungswerten oder darunter angeschlossen werden. 2.2 WEEE-Richtlinie Das Symbol einer durchgestrichenen Abfalltonne auf Rädern auf den Produkten von Megger erinnert daran, dass das Produkt nach Ende seiner Lebenszeit nicht im Hausmüll entsorgt werden darf. -
Seite 6: Allgemeine Beschreibung
Bedienungsanleitung auf CD Kurzanleitung SP5 ferngeschaltete Sonde (nicht MIT400/2 ) Download Manager-Software auf CD (nur MIT430/2 und MIT485/2) WICHTIG – Zur Verlängerung Ihrer Gewährleistung auf 3 Jahre registrieren Sie bitte Ihr Gerät unter www.megger.com innerhalb eines Monats nach dem Erwerb. MIT400/2 www.megger.com... -
Seite 7: Vorbereitungen Für Die Verwendung
4. Vorbereitungen für die Verwendung (alle Geräte) 4.1 Batterien Die Geräte der Megger MIT400/2-Serie werden mit eingesetzten Batterien geliefert. Wenn Batterien leer werden, siehe Abschnitt 15 zum Batterieaustausch. Warnhinweis: Niemals bei abgenommener Batterieabdeckung das Gerät einschalten oder Messleitungen anschließen. 4.2 Vorbereitende Prüfung der Messleitungen Funktionskontrolle 1. -
Seite 8: Überblick Über Das Gerät
Leckage (uA), Prüfspannung (V) oder Timer (t) drücken, um "Differenzmessung" durchzuführen Summer AN/AUS – keine Warnfunktionen Isolationswiderstandsprüfung – Misst den REN-Wert während der Isolationswiderstandsprüfung Hintergrundbeleuchtung AN/AUS Kapazitätsprüfung – Misst den REN-Wert während der Kapazitätsprüfung EINRICHTUNG – Einrichtungswert ändern / MIT400/2 www.megger.com... -
Seite 9: Inhalte Anzeigen
Laden von Prüfergebnissen auf das Sperre aktiviert / deaktiviert Display Warnung vor gefährlicher Spannung Prüfergebnisse löschen Warnung – Benutzerhandbuch lesen Bluetooth aktiviert ® Leitung Null ist aktiviert Batteriezustand Unterschied zwischen zwei Ohm- Warnung bei Ausfall der Sicherung Messungen MIT400/2 www.megger.com... -
Seite 10: Überblick Über Den Anschluss
5.3 Überblick über den Anschluss 2-Anschlüsse-Verbindung 2-Anschlüsse-Verbindung 3-Anschlüsse-Verbindung + Abschirmung MIT400/2 www.megger.com... -
Seite 11: Allgemeine Betriebsanweisungen
Wenden Sie äußerste Vorsicht an, wenn Sie Spannungen über 30 V nutzen oder messen, insbesondere bei Hochspannungssystemen. Abgesicherte Messleitungen sind als optionales Zubehör für örtliche Fälle verfügbar, in denen erhöhter Schutz erforderlich ist. Gefährliche Spannungen können im Isolationswiderstandsprüfungsbereich während der gesamten Zeit auftreten, während der die [TEST]-Taste arretiert ist. MIT400/2 www.megger.com... -
Seite 12: Eingangsanschlüsse
Anordnung der Anschlüsse – 2-Anschlüsse-Gerät + Abschirmung: - Abbildung 3 Bei Geräten mit Verbindungstyp 3 (oben) muss der rote / schwarze Messleitungs-Satz an die entsprechenden Buchsen auf der Oberseite des Geräts, welche mit + bzw. – bezeichnet sind, angeschlossen werden. (Siehe Abbildung 3.) MIT400/2 www.megger.com... -
Seite 13: So Funktioniert Die 3-Anschlüsse-Verbindung
Vergleich des Durchgangs von Leitern zu einem Erdungsanschluss für Differenzmessungen ■ ■ An einer Prüfstelle angeklemmte elektrische Anlagen. ■ ■ Telekommunikation: Prüfen der Spannung, des Durchgangs und des Isolationswiderstands zwischen A, B und E oder Spitze-Ring und Erde. ■ ■ MIT400/2 www.megger.com... -
Seite 14: Bedienung Der Anschlüsse
Durch Drücken der A-E-B-Taste auf dem Tastenfeld wechselt die aktive Messkopplung am Gerät gemäß Angabe auf der Anzeige, wie nachfolgend dargestellt: - Abbildung 7 Mit jedem Drücken wechselt die Anzeige von: und zurück zu Abbildung 8 Oder, sofern 'T-G-R' in der Konfiguration aktiviert ist: und zurück zu MIT400/2 www.megger.com... -
Seite 15: Sp5 - Geschaltete Sonde
Prüfsonden und Krokodilklemmen werden zum Anschluss an den geprüften Stromkreis mitgeliefert. Abgesicherte Messleitungen sind als ein optionales Zubehör erhältlich. 7.4 SP5 – Geschaltete Sonde (nicht MIT400/2 und MIT405/2 ) Die SP5-Schaltsonde ermöglicht dem Benutzer, eine Prüfung durch Drücken der TEST-Taste auf der Sonde anstatt auf dem Gerät zu beginnen. -
Seite 16: Spannungs- Und Frequenzmessungen
Hinweis: Die gemessene Spannung darf 1 000 V Phase zu Erde oder Phase zu Phase nicht übersteigen. Die Überschreitung dieser Spannung könnte Beschädigungen oder einen elektrischen Schlag verursachen. Die Frequenzmessung ist bei den Modellen MIT400/2 und MIT405/2 nicht verfügbar. Hinweis zur TRMS-Messung: Im TRMS-Modus misst das MIT sowohl AC- als auch DC-Elemente der Versorgungsspannung und zeigt den TRMS-Wert an. -
Seite 17: Verwendung Von 2 Messleitungen
6. Wenn die Anzeige die A-B-Option nicht anzeigt, drücken Sie die Taste A-E-B (T-G-R), um diesen Modus zu ändern, wie nachfolgend dargestellt: - Abbildung 14 7. Mit jedem Drücken wechselt die Anzeige von: und zurück zu - Abbildung 15 Oder, sofern 'T-G-R' in der Konfiguration aktiviert ist: MIT400/2 www.megger.com... -
Seite 18: Verwendung Von 3 Messleitungen
Drücken der ‘SPEICHERN’- Taste gespeichert werden. Siehe Abschnitt 12 für weitere Informationen dazu. WARNHINWEIS – Wenn das A-E-B-Symbol (T-G-R) nicht mehr angezeigt wird, ist bei einer derzeit nicht ausgewählten Kopplung Spannung vorhanden. Drücken Sie "A-E-B" (T-G-R), um die Echtzeit-Kopplung(en) zu lokalisieren. MIT400/2 www.megger.com... -
Seite 19: Isolationswiderstandsprüfung
1. Schließen Sie die Messleitungen an die ROTEN / SCHWARZEN Prüfbuchsen am Gerät an. 2. Wählen Sie eine der Prüfspannungen im Isolations-Messmodus (MΩ) mittels des Bereichsknopfs [ ] aus. Das Gerät zeigt auf der Anzeige die gewählte Bereichsspannung an, wie nachfolgend dargestellt: MIT400/2 www.megger.com... - Seite 20 0.01 0.01 Abbildung 17 MIT420/2 und MIT430/2 -Figure 17a MIT400/2 und MIT410/2 3. Schließen Sie die Messleitungen an den zu messenden Spannungskreis an. 4. Drücken Sie die TEST-Taste. Die Anzeige stellt den gemessenen Isolationswiderstandswert sowohl auf dem analogen Bogen als auch der großen digitalen Anzeige dar.
-
Seite 21: Messung Bestanden/Nicht Bestanden
3. Drücken Sie die TEST-Taste und halten Sie sie gedrückt. Drücken Sie, während die Prüfung läuft, außerdem die Taste uA/s/v, wie nachfolgend dargestellt - Abbildung 21 Die Anzeige ersetzt die Spannung des Isolationswiderstands durch den Ableitstrom während der Isolationswiderstandsprüfung, wie nachfolgend dargestellt: MIT400/2 www.megger.com... - Seite 22 0.01 µ Hinweis: Eine kleinere Anzeige stellt den Ableitstrom dar. - Abbildung 22 4. Drücken Sie die Taste uA/s/v erneut, um zur Anzeige der Prüfspannung zurückzukehren. MIT400/2 www.megger.com...
-
Seite 23: Polarisationsindex (Pi) Und Dielektrisches Absorptionsverhältnis (Dielectric Absorption Ratio (Dar))
9.3.1 DAR 1. Wählen Sie eine der Prüfspannungen im MΩ-Messmodus mittels des Bereichsknopfs [ ] aus. 2. Schließen Sie die Messleitungen an den zu messenden Spannungskreis an. 3. Drücken Sie die Taste DAR-PI-T auf dem Tastenfeld, wie nachfolgend dargestellt: MIT400/2 www.megger.com... - Seite 24 5. Drücken Sie auf die TEST-Taste und geben Sie sie frei, um die Prüfung zu beginnen. Die Anzeige zeigt einen Count-down-Timer und den aktuellen Isolationswiderstandswert an, wie oben dargestellt: 0.01 - Abbildung 25 Beim ersten Messintervall zeigt das MIT den gemessenen Wert an und legt diesen im temporären Speicher ab. MIT400/2 www.megger.com...
- Seite 25 1. Wählen Sie eine der Prüfspannungen im MΩ-Messmodus mittels des Bereichsknopfs aus. 2. Schließen Sie die Messleitungen an den zu messenden Spannungskreis an. 3. Drücken Sie die Taste DAR-PI-T auf dem Tastenfeld, bis die Anzeige "t" auf der kleinen digitalen Anzeige darstellt, wie nachfolgend dargestellt: 0.01 MIT400/2 www.megger.com...
-
Seite 26: Speichern Der Ergebnisse Der Isolationswiderstandsprüfung
6. Wenn die Anzeige die A-B-Option nicht anzeigt, drücken Sie die Taste A-E-B (T-G-R), um diesen Modus zu ändern. 4 00 6 00 8 00 2 00 100 0 - Abbildung 31 7. Mit jedem Drücken wechselt die Anzeige von: - Abbildung 32 MIT400/2 www.megger.com... -
Seite 27: Prüfen Im Esd-Modus
Anforderungen des Prüfstandards auf der Oberfläche des zu messenden Materials. 4. Drücken Sie die TEST-Taste und halten Sie sie gedrückt. Das Gerät zeigt den Widerstand über die Messleitungen hinweg an, wie nachfolgend dargestellt: - Abbildung 34 Hinweise: Zum ARRETIEREN der Isolationswiderstandsprüfung auf "AN", siehe Abschnitt 9.1.5. MIT400/2 www.megger.com... - Seite 28 9.5.2 Ableitstromanzeige Während die Prüfung läuft, ist es möglich, den Ableitstrom anstelle der Prüfspannung in der kleineren digitalen Anzeige darzustellen. Zur Anzeige des ABLEITSTROMS während der Prüfung, siehe Abschnitt 9.1.6. MIT400/2 www.megger.com...
-
Seite 29: Durchgangsprüfung
Die Standardeinstellung bezieht sich auf eine Durchgangsprüfung in einer Richtung. Dies kann unter EINRICHTUNG auf eine bidirektionale Prüfung geändert werden. Siehe Abschnitt 13. Erste Prüfung: Roter Anschluss = 4,5 VDC, Schwarzer Anschluss = 0 VDC Zweite Prüfung: Roter Anschluss = 0 VDC, Schwarzer Anschluss = 4,5 VDC MIT400/2 www.megger.com... -
Seite 30: Messleitung Null
Anzeige muss den Messleitungswiderstand anzeigen. 10.4 BESTANDEN-/NICHT-BESTANDEN-Schwellenwert des Summers Das MIT lässt einen Summer ertönen, wenn der gemessene Wert kleiner als der bei der EINRICHTUNG konfigurierte Schwellenwert ist. Siehe EINRICHTUNG in Abschnitt 13. 10.5 Summer AN/AUS MIT400/2 www.megger.com... -
Seite 31: Messung Für 3-Anschlüsse-Geräte
10.7 Prüfstrom – 20 mA / 200 mA Der Durchgangsprüfstrom kann von 200 mA auf 20 mA geändert werden, wenn eine lange Batterielebensdauer von großer Wichtigkeit ist – siehe Abschnitt 13, EINRICHTUNG (ISc). 10.8 Messung für 3-Anschlüsse-Geräte Siehe Abschnitt 7.3. MIT400/2 www.megger.com... -
Seite 32: Kapazitätsmessungen
11. Kapazitätsmessungen (ausgenommen MIT400/2 und 410/2) Das MIT400/2 kann Stromkreis- oder Komponentenkapazität messen. Die Prüfung erfolgt automatisch und die Prüfung beginnt sofort bei Anschluss eines Stromkreises. Sofern die Kapazität groß ist, kann Zeit bis zum Laden des Stromkreises vergehen. Während dieser Ladezeit stellt die Anzeige "- - -" dar. Bei Abschluss der Prüfung stellt die Anzeige die gemessene Kapazität und ein Bereichsunterschreitungssymbol "<1,0 nf"... -
Seite 33: Speichern, Laden Und Herunterladen
4. Drücken Sie die SPEICHERN-Taste, um das Prüfergebnis aufzuzeichnen. - Abbildung 42 Jedem Prüfergebnis wird eine eindeutige Identifikationsnummer zugewiesen. Diese wird vor der Rückkehr zum Prüfergebnis 15 Sekunden lang angezeigt. - Abbildung 43 5. Das Ergebnis ist jetzt gespeichert. MIT400/2 www.megger.com... -
Seite 34: Laden Von Prüfergebnissen
2. Ermitteln Sie die bestimmte Prüfergebnis-Identifikationsnummer mittels der AUFWÄRTS- und ABWÄRTS-Tasten, und drücken Sie dann zur Auswahl 'OK'. 3. Das Prüfergebnis wird angezeigt. Verwenden Sie die ABWÄRTS-Taste, um durch die verschiedenen Messungen zu scrollen, welche bei der Berechnung des PI- oder DAR-Verhältnisses verwendet wurden. MIT400/2 www.megger.com... -
Seite 35: Löschen Von Prüfergebnissen
2. Die Download Manager-Software von Megger muss auf dem Ziel-PC installiert sein. Der Download Manager von Megger kann von der mitgelieferten CD installiert werden oder von der Megger-Website heruntergeladen werden. Befolgen Sie während des Installationsvorgangs die Installationsanweisungen auf dem Display. -
Seite 36: Herunterladen Von Daten Auf Den Pc
9. Drücken Sie die Taste ARRETIEREN [OK] und halten Sie sie 2 Sekunden lang gedrückt, um eine Kopplung zu löschen. 12.6 Herunterladen von Daten auf den PC 1. Stellen Sie sicher, dass der Download Manager auf dem PC ausgeführt wird. 2. Stellen Sie sicher, dass das MIT mit dem PC gekoppelt ist, wie oben dargestellt. MIT400/2 www.megger.com... - Seite 37 XLS (öffnet ohne Kopfzeilen-Konvertierung. Als Folge werden die Kopfzeilen möglicherweise nicht einfach interpretiert, so wie dies bei Verwendung des Megger CSV-Viewer der Fall wäre.) Weitere Informationen zu den Optionen für den Download Manager von Megger lassen sich in den Hilfe-Dateien in der Anwendung finden. MIT400/2...
-
Seite 38: Einrichtung Konfigurationsoptionen
0,5 MΩ Isolationswiderstand-Grenzwert MIT400E/2, MIT405/2, MIT415/2, MIT417/2: 0.5, 10, 20, 50, 100, 200, 500, 1000 MW MIT400/2, MIT410/2, MIT420/2, MIT430/2, MIT481/2, MIT485/2, MIT2500: 0.5, 1, 2, 3, 4, 5, 10, 20, 30, 40, 50, 100, 200, 300, 400, 500, 1000 MW... -
Seite 39: Technical Specifications
Alle angegebenen Genauigkeiten gelten für eine Temperatur von +20 °C. Insulation: Prüfspannung Nennprüfspannungen: MIT400/2 250 V, 500 V, 1000 V MIT410/2, 420/2,430/2 50 V, 100 V, 250 V, 500 V, 1000 V Isolationswiderstand Genauigkeit 50 V. 10 GW ± 2% ± 2 Stellen ± 4.0% per GW 100 V. - Seite 40 Charger (Optional): 12-15 V dc (accessory interface) Abmessungen 228 mm x 108 mm x 63 mm (9.00 in x 4.25 in x 2.32 in) Gewicht 600 g (MIT400/2), (28.74 oz ) 815 g (MIT2500) (27.22 oz) Gewicht (Gerät und Gehäuse) 1.75 kg (3.86 lb) Sicherung Nur Keramiksicherung mit 2 x 500 mA (FF) 1000 V 32 x 6 mm und hoher Schaltleistung von mind.
-
Seite 41: Austausch Von Batterien Und Sicherung
Batterien in diesem Produkt sind als unter der Richtlinie für Batterien (Batteries Directive) als mobile Batterien eingestuft. Wenn sie erschöpft sind, müssen sie gemäß den Vorschriften örtlicher Behörden entsorgt werden. Informationen zur Entsorgung der Batterien in anderen Ländern der EU können Sie bei Ihrem lokalen Vertrieb erhalten. Megger ist im Vereinigten Königreich (GB) als Hersteller von Batterien registriert. -
Seite 42: Anzeige Für Durchgebrannte Sicherung
5. Bringen Sie die Abdeckung und die Befestigungsschraube wieder an. 15.6 Vorbeugende Wartung Die Geräte der MIT400/2-Serie erfordern sehr geringen Wartungsaufwand. Messleitungen müssen vor der Nutzung geprüft werden, um sicherzustellen, dass keine Beschädigung vorliegt. Stellen Sie sicher, dass Batterien entnommen werden, sofern das Gerät für einen längeren Zeitraum ungenutzt bleibt. -
Seite 43: Reparatur Und Gewährleistung
Für neue Prüfgeräte gilt eine 3-jährige Gewährleistung ab dem Datum des Kaufs durch den Nutzer. Das 2 und 3 Jahr gilt nur dann, wenn der Nutzer sein Produkt kostenlos unter www.megger.com registriert. Um Ihr Produkt registrieren zu können, müssen Sie sich erst anmelden bzw. - Seite 44 WEITERE TECHNISCHE VERTRIEBSBÜROS Toronto KANADA, Sydney AUSTRALIEN, Madrid SPANIEN, Mumbai INDIEN, und das Königreich BAHRAIN. Die Produkte von Megger werden in 146 Ländern weltweit vertrieben. Dieses Prüfgerät wurde im Vereinigten Königreich hergestellt. Das Unternehmen behält sich Änderungen der technischen Daten oder der Bauart ohne vorherige Ankündigung vor.
