1. Schließen Sie den Schaltkreis wie bei der 1/2I-Prüfung an.
2. Wählen Sie den RCD-Nennstrom am oberen Bereichsschalter und die
AUTO-Funktion am unteren Bereichsschalter.
3. Drücken Sie die TEST-Taste, um die Prüfung zu beginnen. Das Schloss-
Symbol blinkt auf, um anzuzeigen, dass eine AUTO-Testfolge läuft, und
das Display zeigt „t1" bis „t5" an, um die Art des laufenden Tests
anzuzeigen.
t1=1/2I, t2=I bei 0°, t3=I bei 180°, t4=5I bei 0° und t5=5I bei 180°
4. Setzen Sie die RCD jedes Mal nach dem Auslösen zurück.
5. Nach Abschluss der Prüfung können die Ergebnisse durch wiederholtes
Drücken der 0°/180°-Taste abgerufen werden.

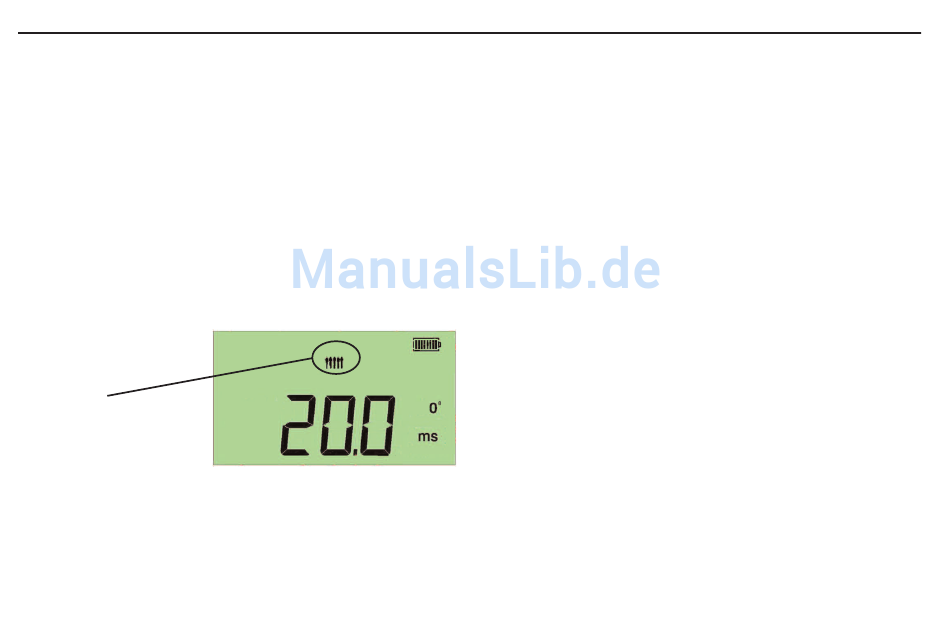

Um jedes Testergebnis anzuzeigen, werden Segmente des Balkendiagramms
wie unten dargestellt angezeigt:
Keine Segmente = 1/2I-Test
I = 1xI-Test
IIIII = 5I-Test
Beispiel zeigt 5I bei 0°
18

SPANNUNGSMESSUNG

Beim Anschluss an ein System über den Dreileiterkabelsatz oder den
Netzstecker zeigt das Gerät die größte im System anliegende Spannung an.

Phase-Erde-Spannungsmessung

Hinweis: Die gemessene Spannung darf 300V Phase-Erde nicht
überschreiten.
Zur Spannungsmessung der elektrischen Stromversorgung:
1. Stellen Sie das Gerät auf den [V]-Bereich ein.
2. Schließen Sie das GRÜNE oder (L0)-Kabel an die Schutzerde (E) und
dasROTE oder (L1)-Kabel an die zu messende Phase an.
3. Das Gerät zeigt die Phase-Erde-Spannung an.
Berührungsspannung
Bei allen Megger-Geräten der Serie LRCD200 wird die
Berührungsspannung zu Beginn eines RCD-Tests berechnet, um
sicherzustellen, dass sie unterhalb der sicheren Grenze von 25 V oder 50 V
liegt (je nach Anwendung).
Bei den Geräten der LRCD200-Serie kann die Berührungsspannungsgrenze
von 50 V auf 25 V (je nach Anwendung) umgeschaltet werden.
Wenn die Berührungsspannungsberechnung eine höhere
Berührungsspannung als zulässig identifiziert, unterbricht das LRCD-
Prüfgerät den Test und vermeidet so das Vorhandensein einer unsicheren
Spannung an der Erde während der Prüfung, falls die Prüfung
stattgefunden hat.
Für die Kunden, die eine Anzeige der Berührungsspannung benötigen,
kann diese durch Aktivieren der Analoganzeige wie im
Einstellungsverfahren des Geräts beschrieben, angezeigt werden.
Sobald die Berührungsspannung aktiviert worden ist, wird sie bei einer
RCD-Prüfung angezeigt, auch wenn die Spannung unterhalb der zulässigen
Grenzen liegt.
