Wandkonsolen Montieren - WAREMA 390 Montageanleitung

Teilebezeichnung
Wandkonsole fest (optional)
1 x
Wandträger (bei Wandmontage)
(Teile sind nicht montiert)
1 x
Wandträger (bei Laibungsmontage)
(Teile sind nicht montiert)
1 x
Haltepfosten mit Bodenplatte
1 x
Bodenhülse (in Verbindung mit
Haltepfosten)
1 x
Schraubfundament (in Verbindung
mit Haltepfosten)
1 x
Tab. 4: Lieferumfang pro Seiten-Markise
[M867140_4] - DE / 08.02.2012
3.4

Wandkonsolen montieren

WARNUNG
Verletzungsgefahr und Produktbeschädigung
durch falsches Vorgehen bei Distanzmontage!


HINWEIS
Die Wandkonsole fest wird optional eingesetzt,
wenn beispielsweise entweder die Wandkonsole
oben oder die Wandkonsole unten für die Kassette
nicht verwendet werden kann.
Wandkonsole oben und Wandkonsole unten
(Standard)
1 Kassette
2 Wandkonsole oben
3 Wandkonsole unten

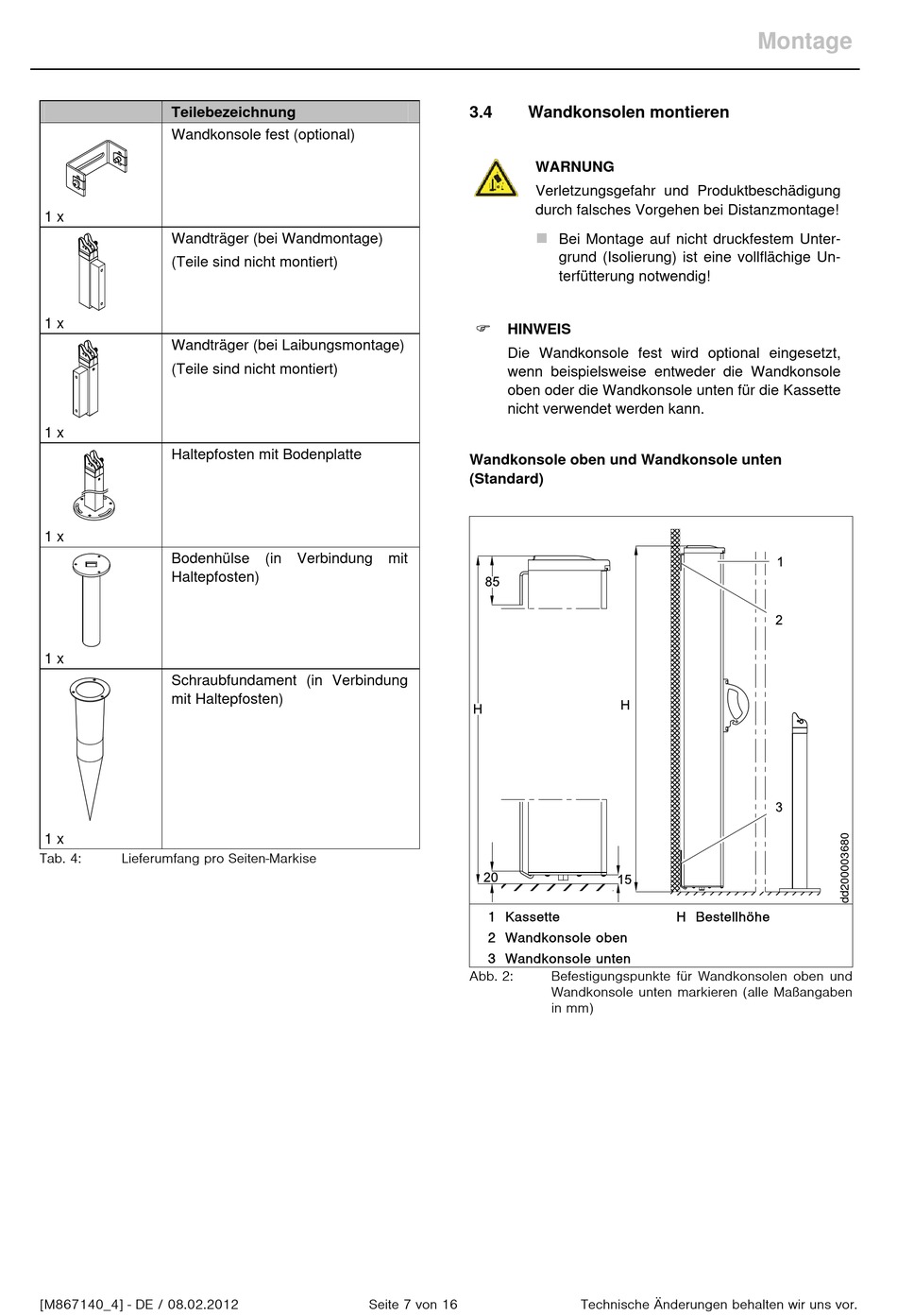

Abb. 2:
Seite 7 von 16
Bei Montage auf nicht druckfestem Unter-
grund (Isolierung) ist eine vollflächige Un-
terfütterung notwendig!
H Bestellhöhe
Befestigungspunkte für Wandkonsolen oben und
Wandkonsole unten markieren (alle Maßangaben
in mm)
