WAREMA 390 Montageanleitung
Seiten-markise
Vorschau ausblenden
Andere Handbücher für 390:
- Montageanleitung (12 Seiten) ,
- Bedienungs- und wartungsanleitung (14 Seiten)
Verwandte Anleitungen für WAREMA 390
Inhaltszusammenfassung für WAREMA 390

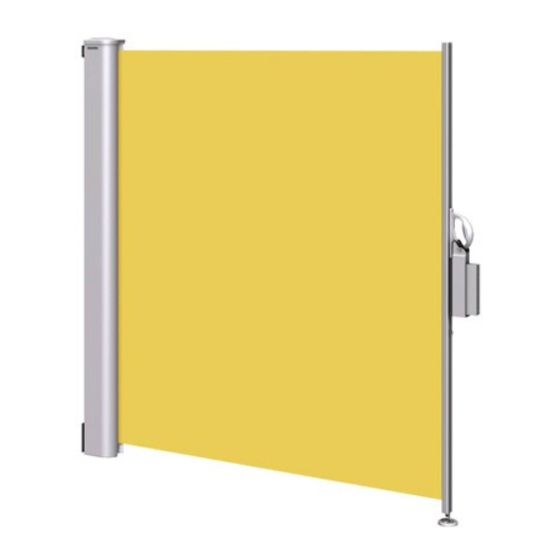

- Seite 1 WAREMA Seiten-Markise Typ 390 Montageanleitung Nur für Fachkräfte Gültig ab 08. Februar 2012 Dokumenten-Nummer [M867140_4] – DE...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Inhaltsverzeichnis 1 Einleitung ..........................3 Hinweise zur Sicherheit ............................3 Hinweise zur Zielgruppe und Anwendung der Anleitung ..................3 Symbol- und Zeichenerklärung ..........................3 Wichtige Sicherheitshinweise ..........................4 2 Informationen zum Produkt ...................... 5 ... -
Seite 3: Einleitung
Die vorliegende Anleitung gehört zu diesem Produkt. Die Anleitung enthält wichtige Hinweise zum Transport, Hand- ling, Montage und Inbetriebnahme. Sie beschreibt die prinzipielle Montage der WAREMA Seiten-Markise Typ 390 mit Handbedienung. Abweichende Formen bzw. Sonderlösungen werden nicht betrachtet. [M867140_4] - DE / 08.02.2012 Seite 3 von 16... -
Seite 4: Wichtige Sicherheitshinweise
Wichtige Sicherheitshinweise Verpackung Wichtige Sicherheitshinweise Erstickungsgefahr! Kunststofffolien, Styroporteile, Die aufgeführten Sicherheits- und Warnhinweise dienen Kleinteile usw. könnten für Kinder zu einem gefährli- nicht nur zum Schutz Ihrer Gesundheit, sondern auch chen Spielzeug werden. Verpackungsmaterial nicht zum Schutz des Produktes. Die folgenden Punkte müssen achtlos liegen lassen und Kinder von Kleinteilen fern- sorgfältig durchgelesen werden. -
Seite 5: Informationen Zum Produkt
Informationen zum Produkt Informationen zum Produkt Bestimmungsgemäßer Gebrauch Die WAREMA Seiten-Markise Typ 390 ist ein seitlich aus- Teilebezeichnung ziehbares außenliegendes Sonnenschutzprodukt, das nur als sommerlicher Sicht- und Blendschutz verwendet wer- den darf. Bei missbräuchlicher Nutzung kann es zu erheblichen Gefährdungen kommen. Zusätzliche Belastungen der Seiten-Markise durch angehängte Gegenstände oder... -
Seite 6: Montage
Montage Montage Produkt auspacken HINWEIS WARNUNG Führen Sie das verwendete Verpackungsmaterial Verletzungs- und Absturzgefahr! einer neuen Verwendung oder Ihrem örtlichen Aufstiegshilfen müssen einen festen Stand Entsorgungsunternehmen zur Wiederverwertung haben, genügend Halt und eine ausrei- chend hohe Tragkraft bieten! ... -
Seite 7: Wandkonsolen Montieren
Montage Teilebezeichnung Wandkonsolen montieren Wandkonsole fest (optional) WARNUNG Verletzungsgefahr und Produktbeschädigung durch falsches Vorgehen bei Distanzmontage! Wandträger (bei Wandmontage) Bei Montage auf nicht druckfestem Unter- grund (Isolierung) ist eine vollflächige Un- (Teile sind nicht montiert) terfütterung notwendig! HINWEIS Wandträger (bei Laibungsmontage) Die Wandkonsole fest wird optional eingesetzt, (Teile sind nicht montiert) - Seite 8 Montage Wandkonsole fest und beispielsweise Wandkonsole Positionen unten (Alternative) Wandkonsole oben (Be- stellhöhe - 85 mm) Wandkonsole unten HINWEIS (Abstand zum Boden = Die Wandkonsole fest (2) muss bei diesem Bei- 20 mm) auf den Monta- spiel im oberen Drittel befestigt werden. geuntergrund mit geeig- netem Hilfsmittel (z.B.
-
Seite 9: Kassette Einhängen
Montage Kassette einhängen Die Position der Wand- konsole fest und Wand- konsole unten (Abstand VORSICHT zum Boden = 20 mm) Verletzungsgefahr und Produktbeschädigung! auf den Montageunter- grund mit geeignetem Bei falsch montierten Wandkonsolen oben und Hilfsmittel (z.B. Bleistift) unten kann die Kassette aus der Halterung übertragen! fallen. -
Seite 10: Haltepfosten/Wandträger Montieren
Montage Wandkonsole oben und unten (Standard) Haltepfosten/Wandträger montieren Kassette über Wand- konsole oben heben! Kassetten an Wandkon- sole oben drücken und nach unten schieben! Kassette nach unten in Wandkonsole unten schieben! Korrekten Sitz der Kas- sette in beiden Konsolen prüfen! Dazu Kassette leicht nach beiden Sei- ten bewegen bzw. - Seite 11 Montage Variante 2: Haltepfosten mit Bodenplatte und Position des Haltepfos- Schraubfundament tens auf dem Funda- mente markieren! HINWEIS HINWEIS technischen Vorschriften für Die höhere Seite des Schraubfundament sind zu berücksichtigen! Haltepfostens muss zur Kassette zeigen! Position des Haltepfos- ...
- Seite 12 Montage Variante 3: Haltepfosten mit Bodenhülse steckbar Haltepfosten zur Kasset- te und zum Untergrund ausrichten! HINWEIS Bei dem Fundament ist die DIN 1045 sowie HINWEIS eine frostfreie Gründung zu beachten! Die Durch Eindrehen der Randabstände der Befestigungspunkte sind Gewindestifte kön- einzubeziehen.
- Seite 13 Montage Variante 4: Wandträger an Wand Variante 5: Wandträger in Laibung Position des Distanzstü- Position des Distanzstü- ckes auf dem Monta- ckes auf dem Monta- geuntergrund markieren! geuntergrund markieren! Distanzstück an Position Distanzstück an Position anhalten Befesti- anhalten Befesti-...
-
Seite 14: Griffhöhe Einstellen
Montage Griffhöhe einstellen Funktionsprüfung durchführen VORSICHT Verletzungsgefahr durch unter Federspan- nung stehende Teile! Das Auszugsprofil wird durch Federkraft immer in Richtung Kassette gezogen. Den Griff am Auszugprofil beim Ausfahren bis zum Arretieren in dem Haltepfos- ten/Wandträger oder beim Einfahren bis zum Anschlag an der Kassette festhalten. -
Seite 15: Problembehebung Kassettenschluss
Montage Markise ausfahren Markise einfahren Auszugsprofil am Griff Griffsicherung heraus- herausziehen! Markise ziehen, bis Griffsiche- wird ausfahren. Griff bis rung drehbar ist! zum Arretieren in Hal- Griffsicherung tepfosten/Wandträger ¼ Umdrehung drehen festhalten! und langsam loslassen! Griff Haltepfos- ... -
Seite 16: Problembehebung Ungleichmäßiger Spalt
Ggf. Baustelle aufräumen! Verpackung mitnehmen und gemäß den örtlichen Vorschriften entsorgen! Unterlagen an den Bediener aushändigen! Bediener in die Handhabung und Gefahren des Pro- duktes einweisen! WAREMA Renkhoff SE Hans-Wilhelm-Renkhoff-Straße 2 97828 Marktheidenfeld www.warema.de info@warema.de...
