Kassette Einhängen - WAREMA 390 Montageanleitung

[M867140_4] - DE / 08.02.2012


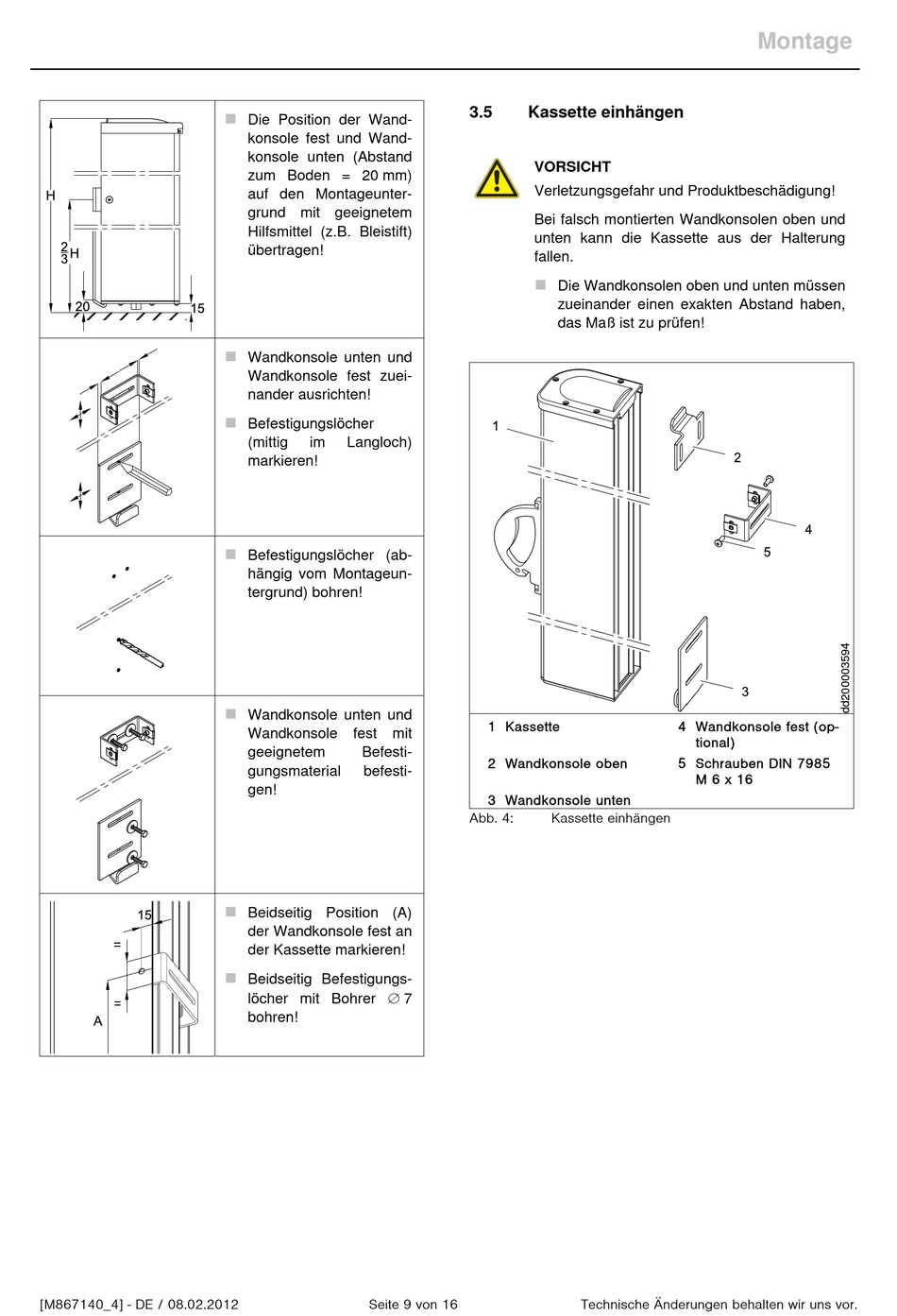

Die Position der Wand-
konsole fest und Wand-
konsole unten (Abstand
zum Boden = 20 mm)
auf den Montageunter-
grund mit geeignetem
Hilfsmittel (z.B. Bleistift)
übertragen!

Wandkonsole unten und
Wandkonsole fest zuei-
nander ausrichten!

Befestigungslöcher
(mittig im Langloch)
markieren!

Befestigungslöcher (ab-
hängig vom Montageun-
tergrund) bohren!

Wandkonsole unten und
Wandkonsole fest mit
geeignetem Befesti-
gungsmaterial befesti-
gen!

Beidseitig Position (A)
der Wandkonsole fest an
der Kassette markieren!

Beidseitig Befestigungs-
löcher mit Bohrer  7
bohren!
Seite 9 von 16
3.5 Kassette einhängen
VORSICHT
Verletzungsgefahr und Produktbeschädigung!
Bei falsch montierten Wandkonsolen oben und
unten kann die Kassette aus der Halterung
fallen.

Die Wandkonsolen oben und unten müssen
zueinander einen exakten Abstand haben,
das Maß ist zu prüfen!
1 Kassette
2 Wandkonsole oben
3 Wandkonsole unten
Abb. 4: Kassette einhängen
Technische Änderungen behalten wir uns vor.
Montage
4 Wandkonsole fest (op-
tional)
5 Schrauben DIN 7985
M 6 x 16
