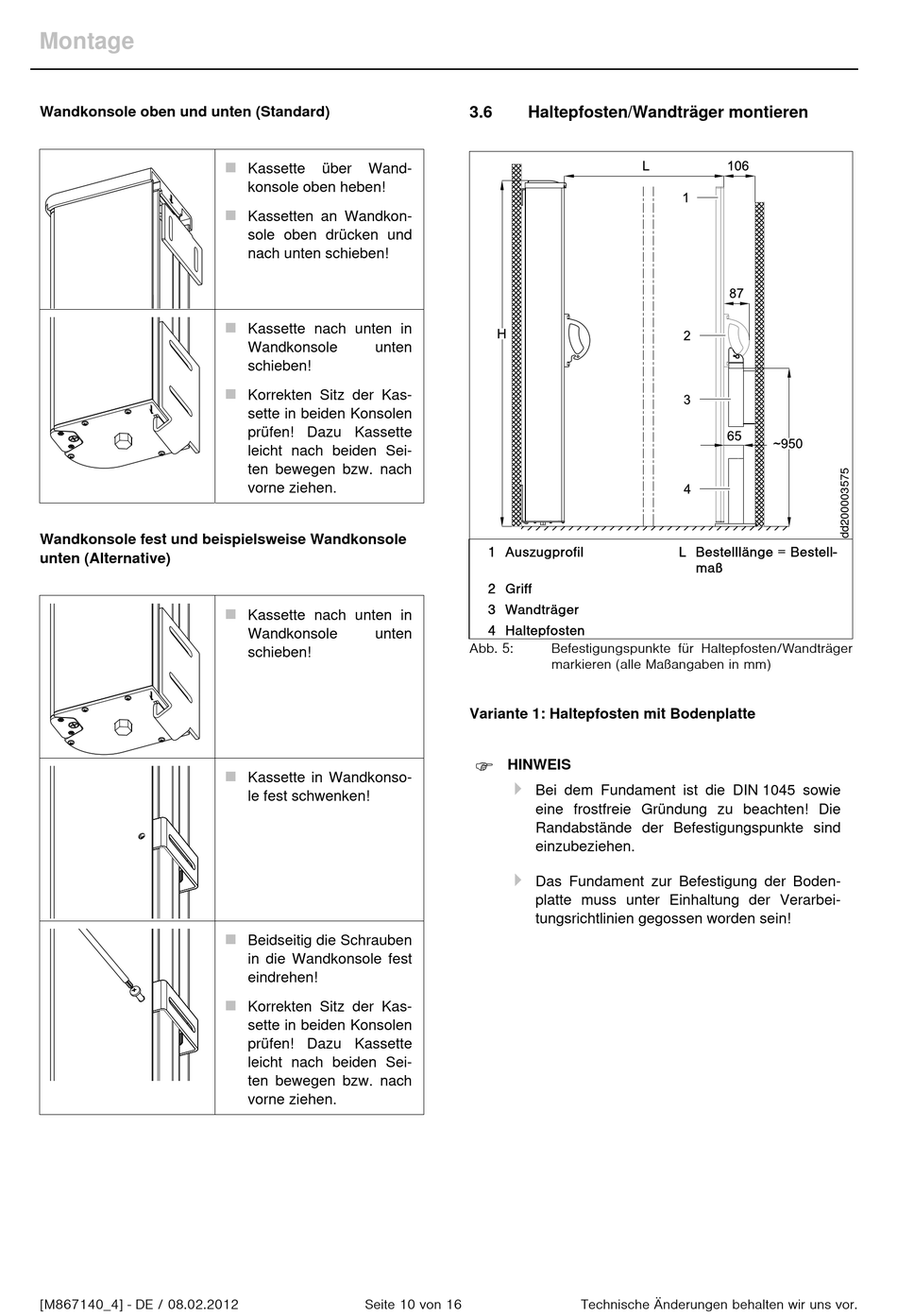

Haltepfosten/Wandträger Montieren - WAREMA 390 Montageanleitung

Montage
Wandkonsole oben und unten (Standard)
Wandkonsole fest und beispielsweise Wandkonsole
unten (Alternative)
[M867140_4] - DE / 08.02.2012

Kassette über Wand-
konsole oben heben!

Kassetten an Wandkon-
sole oben drücken und
nach unten schieben!

Kassette nach unten in
Wandkonsole unten
schieben!

Korrekten Sitz der Kas-
sette in beiden Konsolen
prüfen! Dazu Kassette
leicht nach beiden Sei-
ten bewegen bzw. nach
vorne ziehen.

Kassette nach unten in
Wandkonsole unten
schieben!

Kassette in Wandkonso-
le fest schwenken!

Beidseitig die Schrauben
in die Wandkonsole fest
eindrehen!

Korrekten Sitz der Kas-
sette in beiden Konsolen
prüfen! Dazu Kassette
leicht nach beiden Sei-
ten bewegen bzw. nach
vorne ziehen.
Seite 10 von 16
3.6 Haltepfosten/Wandträger montieren
1 Auszugprofil
2 Griff
3 Wandträger
4 Haltepfosten
Abb. 5: Befestigungspunkte für Haltepfosten/Wandträger
markieren (alle Maßangaben in mm)
Variante 1: Haltepfosten mit Bodenplatte

HINWEIS

Bei dem Fundament ist die DIN 1045 sowie
eine frostfreie Gründung zu beachten! Die
Randabstände der Befestigungspunkte sind
einzubeziehen.

Das Fundament zur Befestigung der Boden-
platte muss unter Einhaltung der Verarbei-
tungsrichtlinien gegossen worden sein!
Technische Änderungen behalten wir uns vor.
L Bestelllänge = Bestell-
maß
