Montage

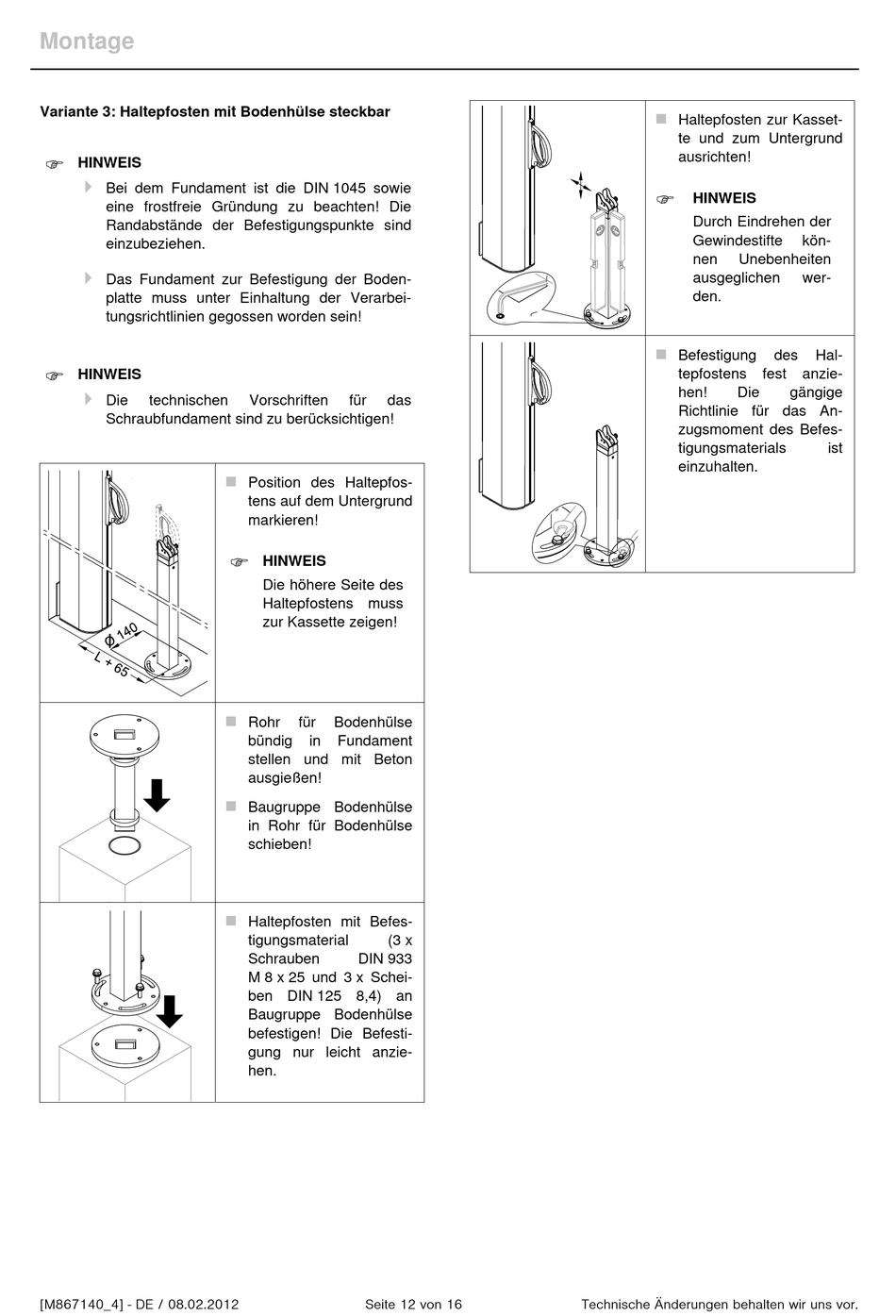

Variante 3: Haltepfosten mit Bodenhülse steckbar

HINWEIS

Bei dem Fundament ist die DIN 1045 sowie
eine frostfreie Gründung zu beachten! Die
Randabstände der Befestigungspunkte sind
einzubeziehen.

Das Fundament zur Befestigung der Boden-
platte muss unter Einhaltung der Verarbei-
tungsrichtlinien gegossen worden sein!

HINWEIS

Die technischen
Schraubfundament sind zu berücksichtigen!
[M867140_4] - DE / 08.02.2012
Vorschriften für das

Position des Haltepfos-
tens auf dem Untergrund
markieren!

HINWEIS
Die höhere Seite des
Haltepfostens muss
zur Kassette zeigen!

Rohr für Bodenhülse
bündig in Fundament
stellen und mit Beton
ausgießen!

Baugruppe Bodenhülse
in Rohr für Bodenhülse
schieben!

Haltepfosten mit Befes-
tigungsmaterial (3 x
Schrauben DIN 933
M 8 x 25 und 3 x Schei-
ben DIN 125 8,4) an
Baugruppe Bodenhülse
befestigen! Die Befesti-
gung nur leicht anzie-
hen.
Seite 12 von 16

Haltepfosten zur Kasset-
te und zum Untergrund
ausrichten!

HINWEIS
Durch Eindrehen der
Gewindestifte
nen Unebenheiten
ausgeglichen
den.

Befestigung
tepfostens
hen! Die
Richtlinie für das An-
zugsmoment des Befes-
tigungsmaterials
einzuhalten.
Technische Änderungen behalten wir uns vor.
kön-
wer-
des Hal-
fest anzie-
gängige
ist
