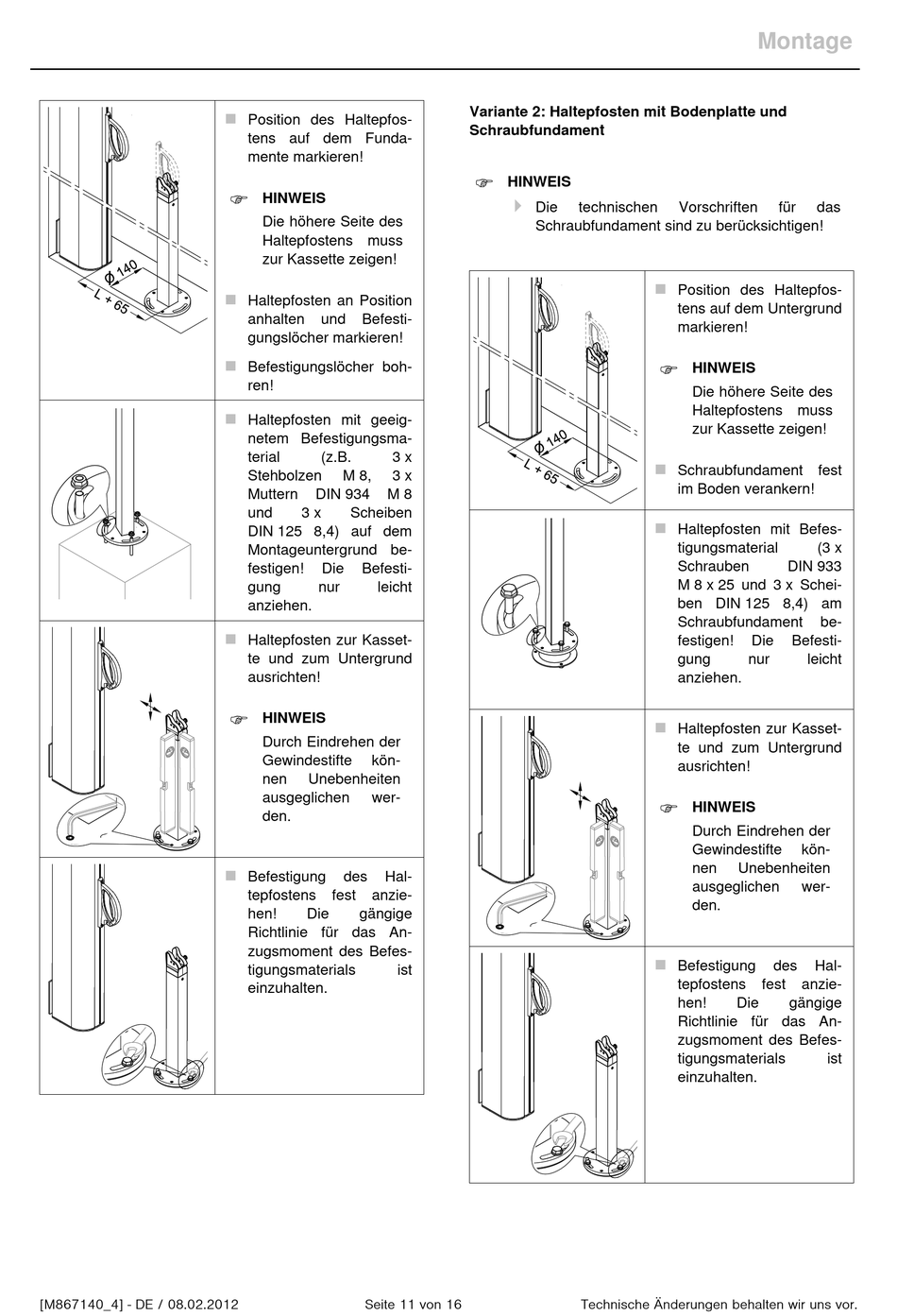

WAREMA 390 Montageanleitung Seite 11

[M867140_4] - DE / 08.02.2012

Position des Haltepfos-
tens auf dem Funda-
mente markieren!

HINWEIS
Die höhere Seite des
Haltepfostens muss
zur Kassette zeigen!

Haltepfosten an Position
anhalten und Befesti-
gungslöcher markieren!

Befestigungslöcher boh-
ren!

Haltepfosten mit geeig-
netem Befestigungsma-
terial (z.B. 3 x
Stehbolzen M 8, 3 x
Muttern DIN 934 M 8
und 3 x Scheiben
DIN 125 8,4) auf dem
Montageuntergrund be-
festigen! Die Befesti-
gung nur leicht
anziehen.

Haltepfosten zur Kasset-
te und zum Untergrund
ausrichten!

HINWEIS
Durch Eindrehen der
Gewindestifte kön-
nen Unebenheiten
ausgeglichen wer-
den.

Befestigung des Hal-
tepfostens fest anzie-
hen! Die gängige
Richtlinie für das An-
zugsmoment des Befes-
tigungsmaterials
einzuhalten.
Seite 11 von 16
Variante 2: Haltepfosten mit Bodenplatte und
Schraubfundament

HINWEIS

Die
Schraubfundament sind zu berücksichtigen!
ist
technischen Vorschriften

Position des Haltepfos-
tens auf dem Untergrund
markieren!

HINWEIS
Die höhere Seite des
Haltepfostens muss
zur Kassette zeigen!

Schraubfundament fest
im Boden verankern!

Haltepfosten mit Befes-
tigungsmaterial
Schrauben
M 8 x 25 und 3 x Schei-
ben DIN 125 8,4) am
Schraubfundament
festigen!
gung nur
anziehen.

Haltepfosten zur Kasset-
te und zum Untergrund
ausrichten!

HINWEIS
Durch Eindrehen der
Gewindestifte
nen Unebenheiten
ausgeglichen
den.

Befestigung
tepfostens
hen! Die
Richtlinie für das An-
zugsmoment des Befes-
tigungsmaterials
einzuhalten.
Technische Änderungen behalten wir uns vor.
Montage
für das
(3 x
DIN 933
be-
Die Befesti-
leicht
kön-
wer-
des Hal-
fest anzie-
gängige
ist
