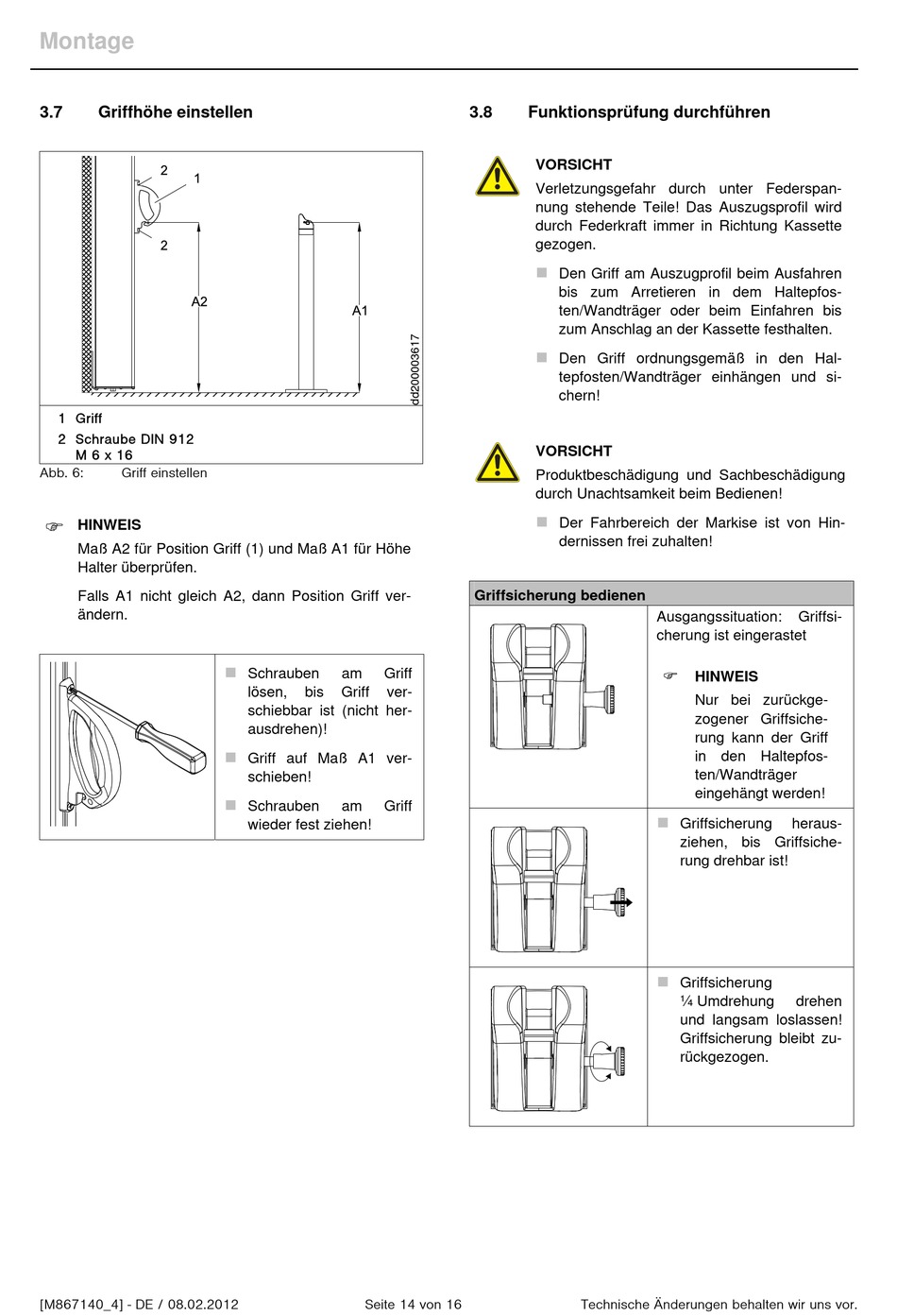

3.7 Griffhöhe einstellen
1 Griff
2 Schraube DIN 912
M 6 x 16
Abb. 6: Griff einstellen

HINWEIS
Maß A2 für Position Griff (1) und Maß A1 für Höhe
Halter überprüfen.
Falls A1 nicht gleich A2, dann Position Griff ver-
ändern.
[M867140_4] - DE / 08.02.2012

Schrauben am Griff
lösen, bis Griff ver-
schiebbar ist (nicht her-
ausdrehen)!

Griff auf Maß A1 ver-
schieben!

Schrauben am Griff
wieder fest ziehen!
Seite 14 von 16
3.8 Funktionsprüfung durchführen
VORSICHT
Verletzungsgefahr durch unter Federspan-
nung stehende Teile! Das Auszugsprofil wird
durch Federkraft immer in Richtung Kassette
gezogen.

Den Griff am Auszugprofil beim Ausfahren
bis zum Arretieren in dem Haltepfos-
ten/Wandträger oder beim Einfahren bis
zum Anschlag an der Kassette festhalten.

Den Griff ordnungsgemäß in den Hal-
tepfosten/Wandträger einhängen und si-
chern!
VORSICHT
Produktbeschädigung und Sachbeschädigung
durch Unachtsamkeit beim Bedienen!

Der Fahrbereich der Markise ist von Hin-
dernissen frei zuhalten!
Griffsicherung bedienen
Technische Änderungen behalten wir uns vor.
Ausgangssituation: Griffsi-
cherung ist eingerastet

HINWEIS
Nur bei zurückge-
zogener Griffsiche-
rung kann der Griff
in den Haltepfos-
ten/Wandträger
eingehängt werden!

Griffsicherung heraus-
ziehen, bis Griffsiche-
rung drehbar ist!

Griffsicherung
¼ Umdrehung drehen
und langsam loslassen!
Griffsicherung bleibt zu-
rückgezogen.
