Montage
[M867140_4] - DE / 08.02.2012


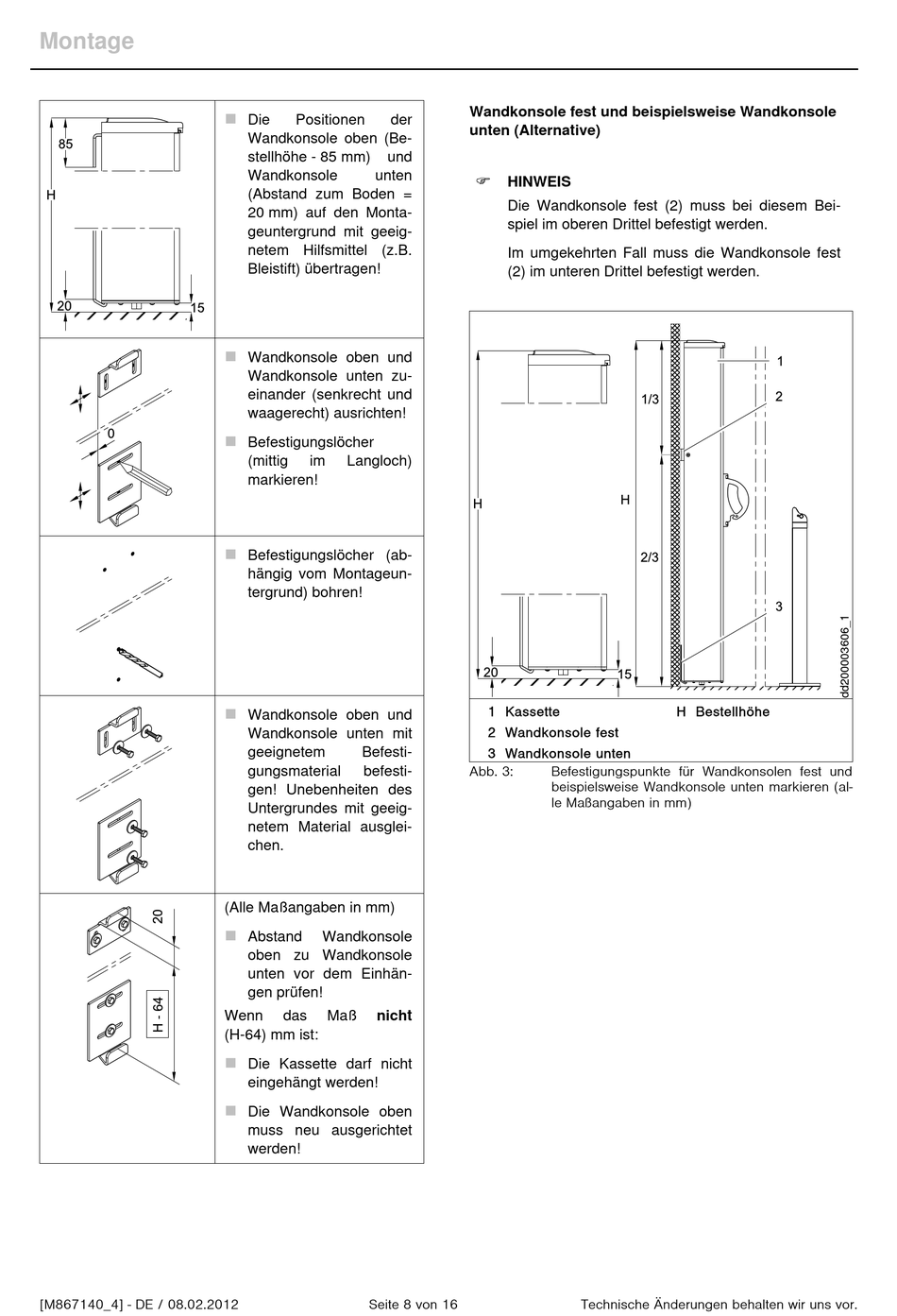

Die Positionen der
Wandkonsole oben (Be-
stellhöhe - 85 mm) und
Wandkonsole unten
(Abstand zum Boden =
20 mm) auf den Monta-
geuntergrund mit geeig-
netem Hilfsmittel (z.B.
Bleistift) übertragen!

Wandkonsole oben und
Wandkonsole unten zu-
einander (senkrecht und
waagerecht) ausrichten!

Befestigungslöcher
(mittig im Langloch)
markieren!

Befestigungslöcher (ab-
hängig vom Montageun-
tergrund) bohren!

Wandkonsole oben und
Wandkonsole unten mit
geeignetem Befesti-
gungsmaterial befesti-
gen! Unebenheiten des
Untergrundes mit geeig-
netem Material ausglei-
chen.
(Alle Maßangaben in mm)

Abstand Wandkonsole
oben zu Wandkonsole
unten vor dem Einhän-
gen prüfen!
Wenn das Maß nicht
(H-64) mm ist:

Die Kassette darf nicht
eingehängt werden!

Die Wandkonsole oben
muss neu ausgerichtet
werden!
Seite 8 von 16
Wandkonsole fest und beispielsweise Wandkonsole
unten (Alternative)

HINWEIS
Die Wandkonsole fest (2) muss bei diesem Bei-
spiel im oberen Drittel befestigt werden.
Im umgekehrten Fall muss die Wandkonsole fest
(2) im unteren Drittel befestigt werden.
1 Kassette
2 Wandkonsole fest
3 Wandkonsole unten
Abb. 3: Befestigungspunkte für Wandkonsolen fest und
beispielsweise Wandkonsole unten markieren (al-
le Maßangaben in mm)
Technische Änderungen behalten wir uns vor.
H Bestellhöhe
