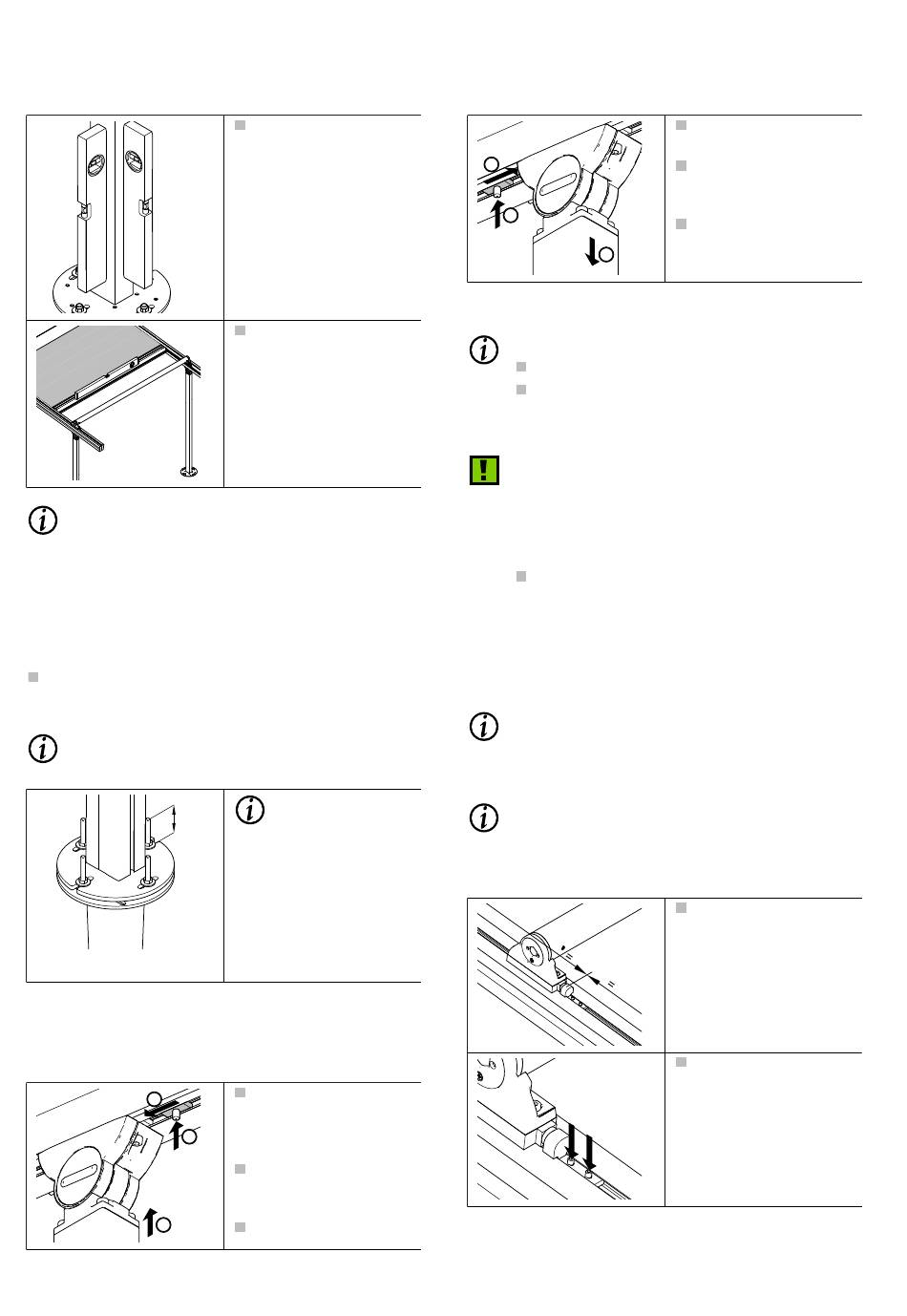

Höhenverstellbaren Pfosten In Führungsschiene Fixieren; Motorendlagen Einstellen; Bauteile Für Mitlaufendes Verstärkungsprofil Montieren - Warema Perea P40 Montageanleitung

Montage
Pfosten zum Untergrund ausrichten
INFO
Montage direkt auf Montageuntergrund: Durch Un-
terlegen von geeignetem Material Unebenheiten
ausgleichen.
Montage auf Gewindestange/Schraubfundament:
Durch Verstellen der Muttern Unebenheiten ausglei-
chen.
Befestigungen der Pfosten anziehen!
Überstand Gewinde der Schraube einkürzen
INFO
Gültig bei Schraubfundament.
14
2.14 Höhenverstellbaren Pfosten in Führungs-
schiene fixieren
Obere Endlage des Pfostens fixieren
2
3
1
Seite 22 | 28
Ausrichtung der Pfosten
mit Wasserwaage über-
prüfen!
Ausrichtung Ausfallprofil
mit Wasserwaage über-
prüfen!
INFO
Bei Einsatz der Ab-
deckung für Grund-
platte dürfen die Ge-
windestangen/Ge-
winde der Schrau-
ben max. 14 mm
über die Grundplatte
überstehen.
Prüfen, ob Pfosten in
der oberen Endlage
steht! Ggf. in obere
Endlage kurbeln.
Befestigungsplätten von
unten gegen Pfostenan-
bindung schieben!
Gewindestift eindrehen!
Untere Endlage des Pfostens fixieren
2
3
1
2.15

Motorendlagen einstellen

INFO
Einstellanleitung und Anschlussplan beachten!
Bei Einsatz einer Steuerung: separate Anleitung
beachten!
HINWEIS
Funktionsprobleme durch falsche Einstellung der
Motorendlagen!
Wird das Markisentuch zu weit ausgefahren, kann
das Stahlband geknickt werden.
Untere Endlage so einstellen, dass das Marki-
sentuch eine Sicherheitswicklung auf der Tuch-
welle hat!
2.16 Bauteile für mitlaufendes Verstärkungs-
profil montieren
INFO
Gültig bei mitlaufendem Verstärkungsprofil!
Anschlag montieren
INFO
Der Anschlag ist bereits in der Führungsschiene ein-
geschoben und muss nur noch an die entsprechen-
de Position geschoben werden.
Pfosten in die untere
Endlage kurbeln!
Befestigungsplätten von
oben gegen Pfostenan-
bindung schieben!
Gewindestift eindrehen!
Anschlag beidseitig mit-
tig (± 250 mm) positio-
nieren! Gleichheit der
Positionen prüfen.
Innensechskantstifte
eindrehen! Anschlag
wird in der Nut ge-
klemmt und ist mit der
Führungsschiene fest
verbunden.
