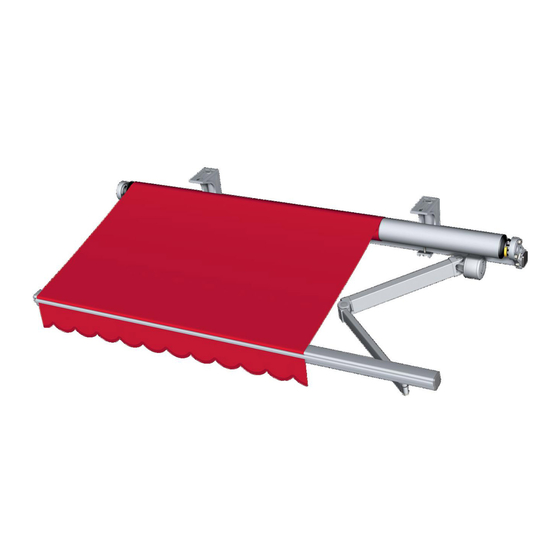

- Seite 1 Montageanleitung WAREMA Gelenkarm-Markise Terrea Nur für Fachkräfte Änderung: Sicherung Markise: Schraube und Mutter geändert (siehe Seite Gültig ab 5. Dezember 2023 Dokumenten-Nummer 816547 [Rev. 6 - de]...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Inhaltsverzeichnis Hinweise zur Sicherheit und zum Produkt............... 3 Montage..........................4 Produkt auspacken............................4 Lieferumfang..............................5 Position des Produktes..........................5 Montageplatte montieren..........................5 Konsolen montieren............................5 Regendach montieren...........................6 Markise montieren............................7 Funktionsprüfung durchführen........................7 Motor bauseitig anschließen.........................8 2.10 Problembehebung Endlagen der Markise nachstellen.................8 2.11 Problembehebung Neigungswinkel nachregulieren.................. -
Seite 3: Hinweise Zur Sicherheit Und Zum Produkt
Tuchwelle Ausfallprofil ten Monteur. Abdeckkappe Markisentuch Abb. 1: Teileübersicht Gelenkarm-Markise Terrea 530 Zulässige Tätigkeiten Zulässig sind nur Tätigkeiten an dem Produkt, die in die- Windwiderstand ser Anleitung beschrieben sind. Es dürfen keinerlei sons- Die maximal zulässige Windgeschwindigkeit (Windgrenz- tige Veränderungen ohne schriftliche Genehmigung von wert) für das Produkt im ausgefahrenen Zustand beträgt:... -
Seite 4: Montage
Das Produkt nicht an den Seitenabdeckun- Die Montage mit mindestens zwei Personen gen/Seitenteilen anheben. durchführen. WAREMA empfiehlt zur Erleichterung der Mon- INFO tage den Einsatz der Montagehilfe für Terras- Die Seitenangaben/Sichten beziehen sich auf die sen-Markisen. Blickrichtung von außen nach innen. -
Seite 5: Lieferumfang
Montageplatte montieren Bei Konsolenanzahl 2: Wahlweise Maß B oder C INFO verwenden. Maße B ist zu bevorzugen. Bei Gelenkarm-Markise 530 muss in Verbindung mit Bei Konsolenanzahl 4: Alle angegebenen Maße sind Konsole Typ C die Montageplatte um 180° gedreht gültig. werden, um einen Schluss des Regenschutzdachs mit der Fassade zu gewährleisten. -
Seite 6: Regendach Montieren
Montage Deckenmontage Dachsparrenmontage Position der Konsolen Die Schwerter für auf den Montageunter- Dachsparrenmontage grund übertragen (sie- befestigen. he Abb. 2/Seite Auf Höhengleichheit und gleiche Ausrichtung achten. Konsole an der Mar- kierung senkrecht und waagerecht ausgerich- Die Konsolen mit Schei- tet halten! ben DIN 9021 und Schrauben DIN 933 am Das Bohrbild übertra-... -
Seite 7: Markise Montieren
Montage Regendach aufschieben Konsole Regendach Konsole Mutter DIN 557 M8 Befestigungsleiste Tragrohr Abb. 5: Regendach aufschieben Scheibe DIN 125 A 8,4 Federring DIN 127 B 8 Das Regendach [1] seitlich auf die Befestigungsleisten Schraube ISO 4762 M8x70 [2] aufschieben. Abb. 7: Markise einhängen und sichern Seitenteil befestigen Das Tragrohr in die Öff- nung der Konsole ein- hängen. -
Seite 8: Motor Bauseitig Anschließen
Montage INFO Motor bauseitig anschließen Die Endlagen sind werkseitig eingestellt. Die Endla- INFO gen müssen aber trotzdem überprüft werden. Die beiliegende Anleitung "Einstellanleitung und Anschlussplan" für den Antrieb beachten. Bei Einsatz einer Steuerung: separate Anleitung Hinweise bei Markisenantrieb Motor beachten. Das Programmierkabel/Fahrkabel mit der Motorleitung verbinden. - Seite 9 Montage Neigungswinkel zwischen 0° und 40° verstellen WARNUNG Verletzungsgefahr durch unter Federspannung ste- Die Markise ausfahren. hende Teile! Die Abdeckkappen an Die Gelenkarme stehen unter Spannung. Wird die beiden hinteren Aufnah- Anbindung der Gelenkarme gelöst bewegen sich die men für Gelenkarme Gelenkarme unvermittelt und können Personen ver- entfernen.
-
Seite 10: Problembehebung Gleichlauf Gelenkarme Nachstellen
Montage 2.12 Problembehebung Gleichlauf Gelenkarme Die Markise einfahren. nachstellen Die Höhe der mittleren Armgelenke prüfen. Ursache Behebung INFO Durch Drehen am Exzenter kann die Höhe der mitt- Stoffverlauf auf der Welle Das Markisentuch auf leren Armgelenke verstellt werden. der Tuchwelle verzie- hen. -
Seite 11: Montage Abschließen
Montage Die mitgelieferten Batte- rien in das Batteriefach des Windsensors einle- gen. Den Windsensor bis zur Verrastung auf die Mon- tageplatte drücken. Gelenkarmanbindung 2 Gelenkarm Steuerung einstellen Abb. 9: Gelenkarmanbindung nachstellen HINWEIS Die Verschraubung lö- Produktbeschädigung durch abweichenden Wind- sen. klassenwert! Die automatische Steuerung auf den nach der Montage erreichten Windklassenwert einstellen. - Seite 12 WAREMA Renkhoff SE Hans-Wilhelm-Renkhoff-Straße 2 97828 Marktheidenfeld Deutschland www.warema.de info@warema.de...
