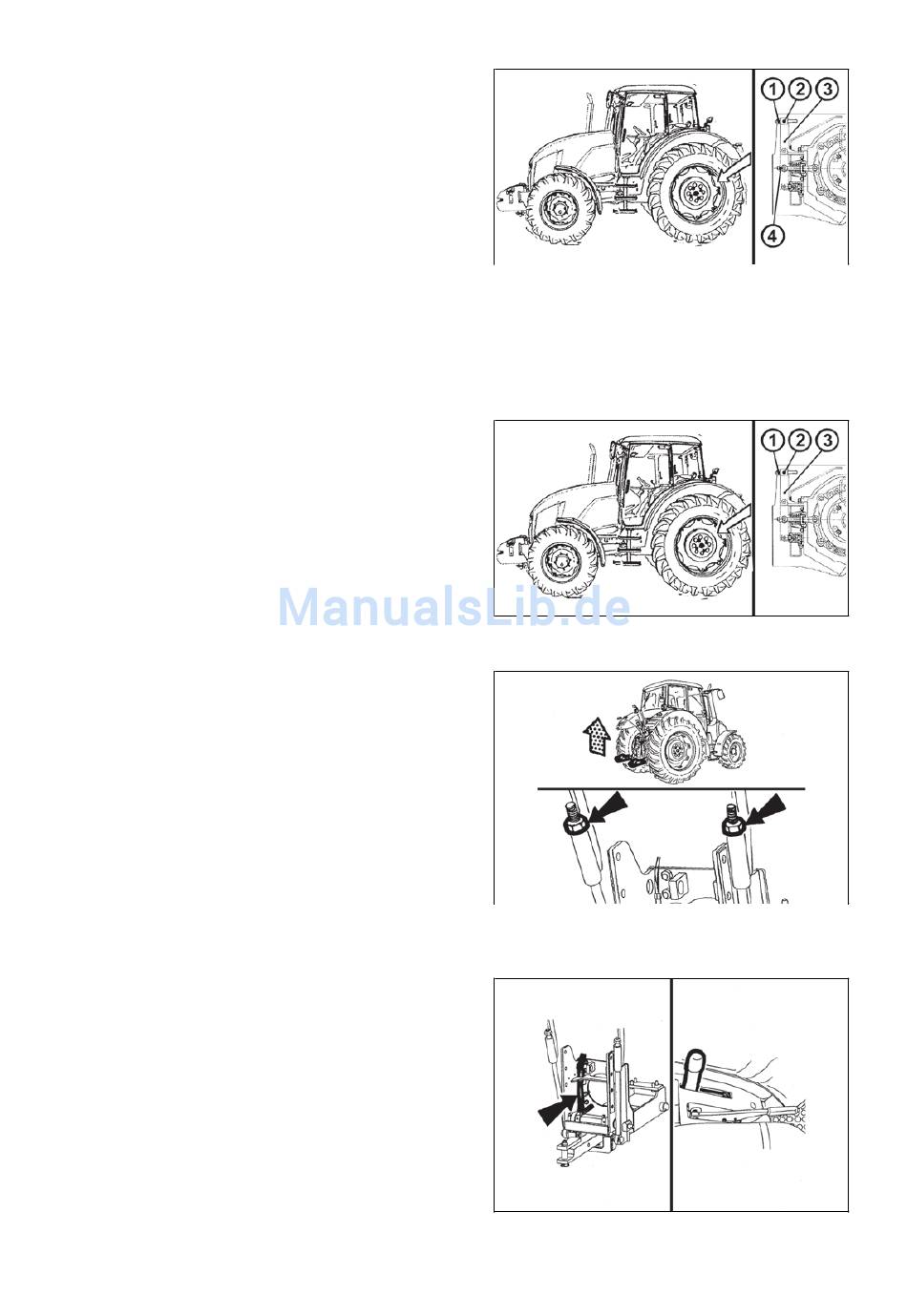

Fußbremse einstellen
Vor der Einstellung der Fußbremse darf der Hebel der
manuellen Bremse nicht gezogen sein und zwischen der
Mutter (1) und dem Bolzen (2) im Hebel der
Scheibenbremse (3) muss ein gewisses Spiel vorhanden
sein. Sollte hier kein Spiel sein, ist die Mutter (1) leicht zu
lösen. Heben Sie beide Hinterräder an und lassen Sie
einen Helfer, ein Rad mit der Hand zu drehen. Gleichzeitig
ist die Einstellmutter (4) soweit festzuziehen, bis das Rad
nicht mehr gedreht werden kann. Ab jetzt darf nicht mehr
festgezogen werden. Anschließend ist die Einstellmutter
um 5/6 der Drehung (5 Flächen der Mutter) zu lösen und
die Drehung des Rades zu überprüfen.
Nach dieser grundlegenden Einstellung ist die Tätigkeit
der Fußbremsen zu überprüfen (beide Räder sollten die
gleiche Bremswirkung haben). Ist dem nicht so, sollte an
der Seite mit stärkerer Bremswirkung die Einstellmutter (4)
um den erforderlichen Wert gelöst werden.
Handbremse einstellen
Die Einstellung der Handbremse folgt nach der Einstellung
der Fußbremse. Der Hebel der Handbremse darf nicht
gezogen sein. Die Einstellung erfolgt so, dass die
selbstsichernde Mutter (1) am Zug der Handbremse den
Bolzen (2) im Hebel der Scheibenbremse (3) berührt.
Nach dieser grundlegenden Einstellung ist die Tätigkeit
der Handbremse zu überprüfen (beide Räder sollten die
gleiche Bremswirkung haben). Ist dem nicht so, sollte an
der Seite mit stärkerer Bremswirkung die Einstellmutter (1)
um den erforderlichen Wert gelöst werden.
Einstellung der Hebezüge der Kopplung für einachsigen Anhänger
- Die Hydraulikarme sind in die obere (Transport-) stellung
bei eingestellter Positionsregelung und abgeschalteter
Schwingungsdämpfung zu heben.
- Die Muttern an den einstellbaren Zügen sind zum
Führungsrohr spielfrei zu schrauben.
- Die Muttern sind weiter um 3,5 Drehungen festzuziehen.
- Überprüfen Sie, ob die tragenden Hacken frei abgeklappt
werden können
- Durch Senkung und wiederholtes Heben der
Hydraulikarme in die Transportstellung ist zu überprüfen,
ob der Motor bei Leerlaufdrehzahl nicht gedrosselt wird -
das Sicherungsventil der Hydraulikpumpe darf nicht aktiv
werden
- Anschließend sind die Arme leicht zu senken
Bowdenzug einstellen
- Der Bowdenzug wird eingestellt, wenn der Träger mit
dem Zughacken im vollen Kontakt mit den tragenden
Hacken steht. Der Bowdenzug muss so gespannt werden,
dass der Bedienhebel in der Kabine spielfrei ist.
Anschließend wird das Seil mit der Mutter gegen Lösen
abgesichert.
EINSTELLUNGEN
177
