FUßBREMSE EINSTELLEN
Vor der Einstellung der Fußbremse darf der Hebel der manuel-
len Bremse nicht gezogen sein und zwischen der Mutter (1)
und dem Bolzen (2) im Hebel der Scheibenbremse (3) muss
ein gewisses Spiel vorhanden sein. Sollte hier kein Spiel sein,
ist die Mutter (1) leicht zu lösen. Heben Sie beide Hinterräder
an und lassen Sie einen Helfer, ein Rad mit der Hand zu dre-
hen. Gleichzeitig ist die Einstellmutter (4) soweit festzuziehen,
bis das Rad nicht mehr gedreht werden kann. Ab jetzt darf
nicht mehr festgezogen werden. Anschließend ist die Einstell-
mutter um 5/6 der Drehung (5 Flächen der Mutter) zu lösen
und die Drehung des Rades zu überprüfen.
Nach dieser grundlegenden Einstellung ist die Tätigkeit der
Fußbremsen zu überprüfen (beide Räder sollten die gleiche
Bremswirkung haben). Ist dem nicht so, sollte an der Seite mit
stärkerer Bremswirkung die Einstellmutter (4) um den erforder-
lichen Wert gelöst werden.
EINSTELLUNGEN

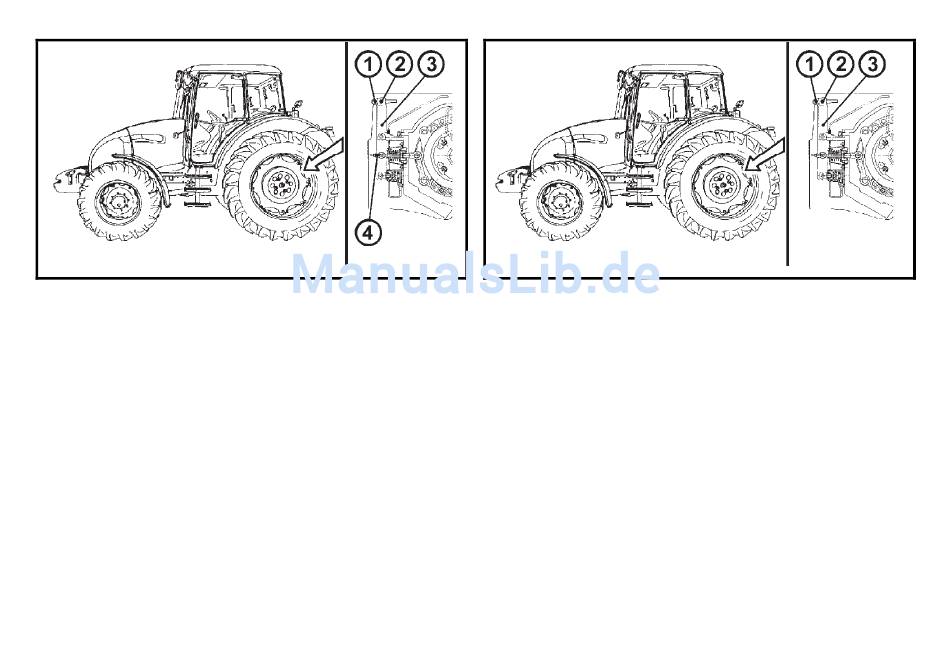

F_02_139

HANDBREMSE EINSTELLEN

Die Einstellung der Handbremse folgt nach der Einstellung der
Fußbremse. Der Hebel der Handbremse darf nicht gezogen
sein. Die Einstellung erfolgt so, dass die selbstsichernde Mutter
(1) am Zug der Handbremse den Bolzen (2) im Hebel der
Scheibenbremse (3) berührt.
Nach dieser grundlegenden Einstellung ist die Tätigkeit der
Handbremse zu überprüfen (beide Räder sollten die gleiche
Bremswirkung haben). Ist dem nicht so, sollte an der Seite mit
stärkerer Bremswirkung die Einstellmutter (1) um den erforder-
lichen Wert gelöst werden.
