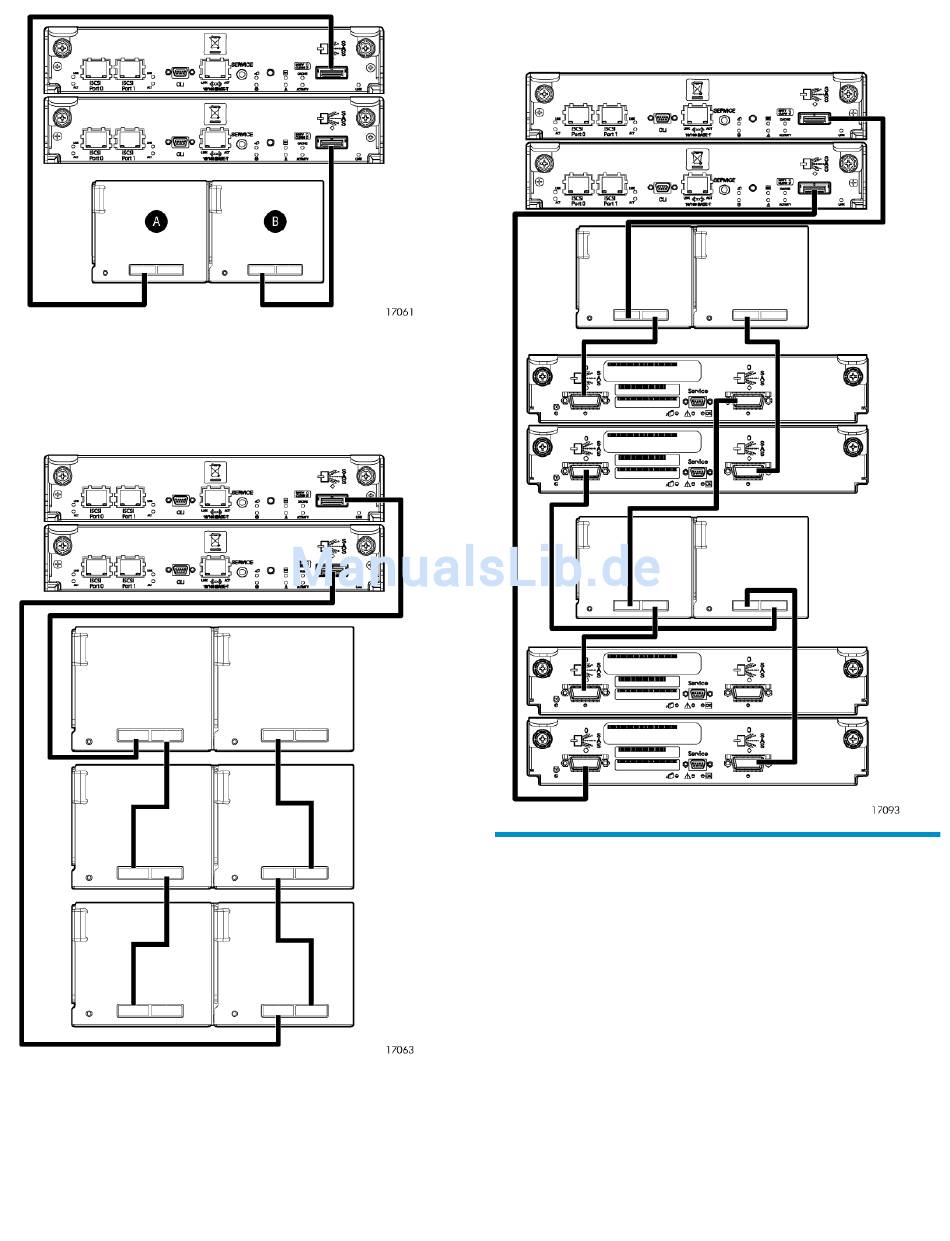

Anschluss an mehrere MSA70 Drive Enclosures
In diesem Beispiel sind zum Anschluss eines MSA2000i G2 Array
Enclosures an drei MSA70 Drive Enclosures sechs (6)
Mini-SAS-nach-Mini-SAS-Kabel erforderlich.
Anschluss an eine gemischte Konfiguration
Die folgende Abbildung zeigt einen MSA2000i G2 Array Controller,
der an eine gemischte Konfiguration (bestehend aus MSA70 Drive
Enclosures und MSA2000 3.5" 12-Drive Enclosures) angeschlossen ist.
Diese Konfiguration erfordert sieben (7) Mini-SAS-nach-SAS-Kabel und
ein (1) Mini-SAS-nach-Mini-SAS-Kabel. Andere gemischte Konfigurationen
erfordern möglicherweise andere Kabel.
MSA2000fc G2-Konfigurationsoptionen
Dieser Abschnitt beschreibt Direktanschluss-, Switch-Anschluss- und
Erweiterungskonfigurationsoptionen für das MSA2000fc G2.
MSA2000fc G2-Direktanschlüsse
Das MSA2000fc G2 unterstützt vier Serveranschlüsse, zwei je Controller.
Stellen Sie eine Fibre Channel-Kabelverbindung zwischen Host-Ports an
jedem Controller und FC HBAs an einem oder mehreren Servern her,
wie in den folgenden Abbildungen gezeigt.
Anschluss eines Servers an ein MSA2000fc G2
Enclosure
A: Ein Server mit einem Pfad erfordert ein (1) Fibre Channel-Kabel.
Seite 9
