Anschluss an ein MSA70 Drive Enclosure
WICHTIG:
Das MSA70 Drive Enclosure erfordert die Firmware-Version
2.18 oder höher, damit es vom MSA2000fc G2 unterstützt
wird.

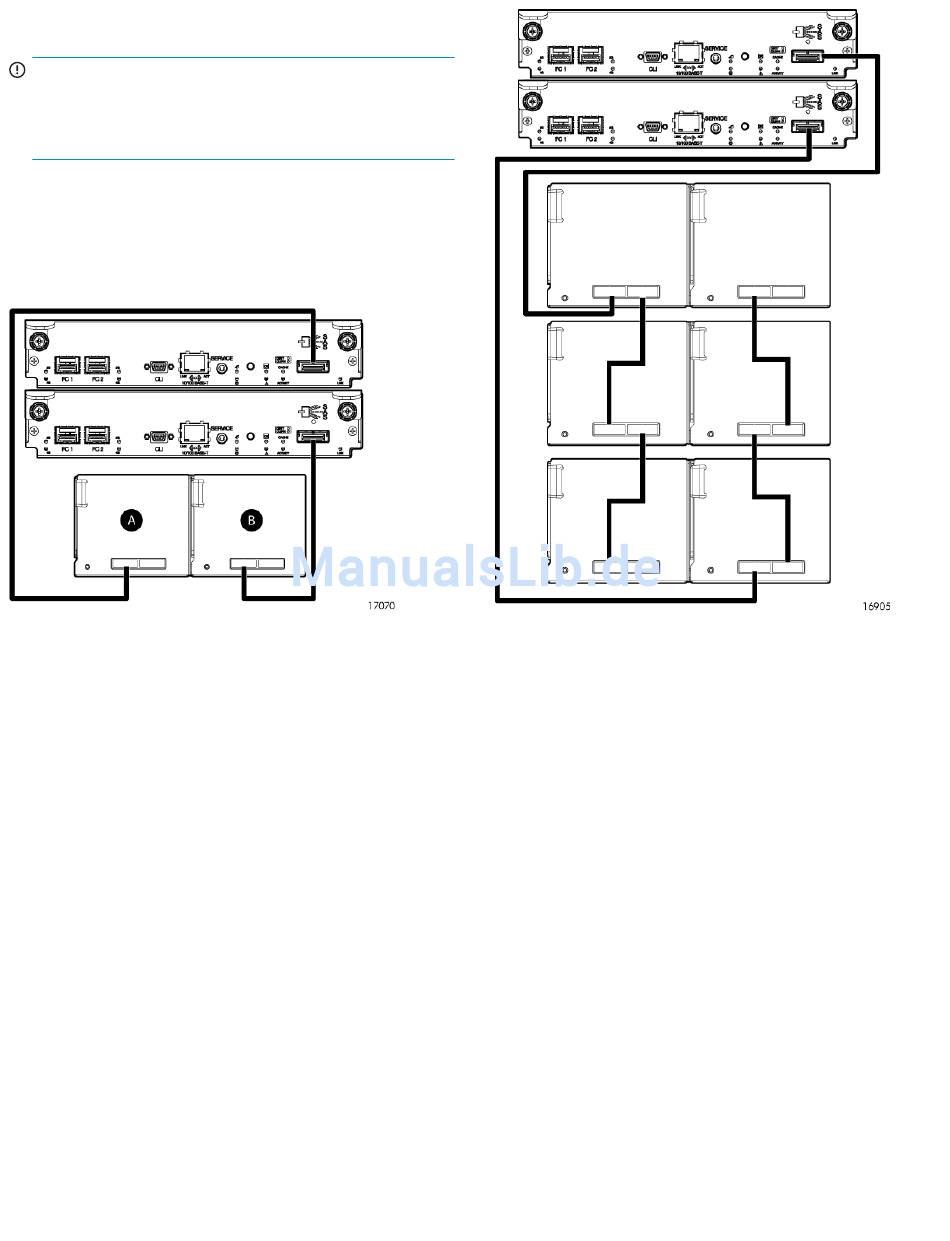

A: Zum Anschluss eines MSA2000fc G2 Single-Controller Array
Enclosures an ein MSA70 Drive Enclosure mit einem einzigen I/O-Modul
ist ein (1) Mini-SAS-nach-Mini-SAS-Kabel erforderlich.
A + B: Zum Anschluss eines MSA2000fc G2 Dual-Controller Array
Enclosures an ein MSA70 Drive Enclosure mit zwei I/O-Modulen sind
zwei (2) Mini-SAS-nach-Mini-SAS-Kabel erforderlich.
Anschluss an mehrere MSA70 Drive Enclosures
In diesem Beispiel sind zum Anschluss eines MSA2000fc G2 Array
Enclosures an drei MSA70 Drive Enclosures sechs (6)
Mini-SAS-nach-Mini-SAS-Kabel erforderlich.
Anschluss an eine gemischte Konfiguration
Die folgende Abbildung zeigt einen MSA2000fc G2 Array Controller,
der an eine gemischte Konfiguration (bestehend aus MSA70 Drive
Enclosures und MSA2000 3.5" 12-Drive Enclosures) angeschlossen ist.
Diese Konfiguration erfordert sieben (7) Mini-SAS-nach-SAS-Kabel und
ein (1) Mini-SAS-nach-Mini-SAS-Kabel. Andere gemischte Konfigurationen
erfordern möglicherweise andere Kabel.
Seite 11
