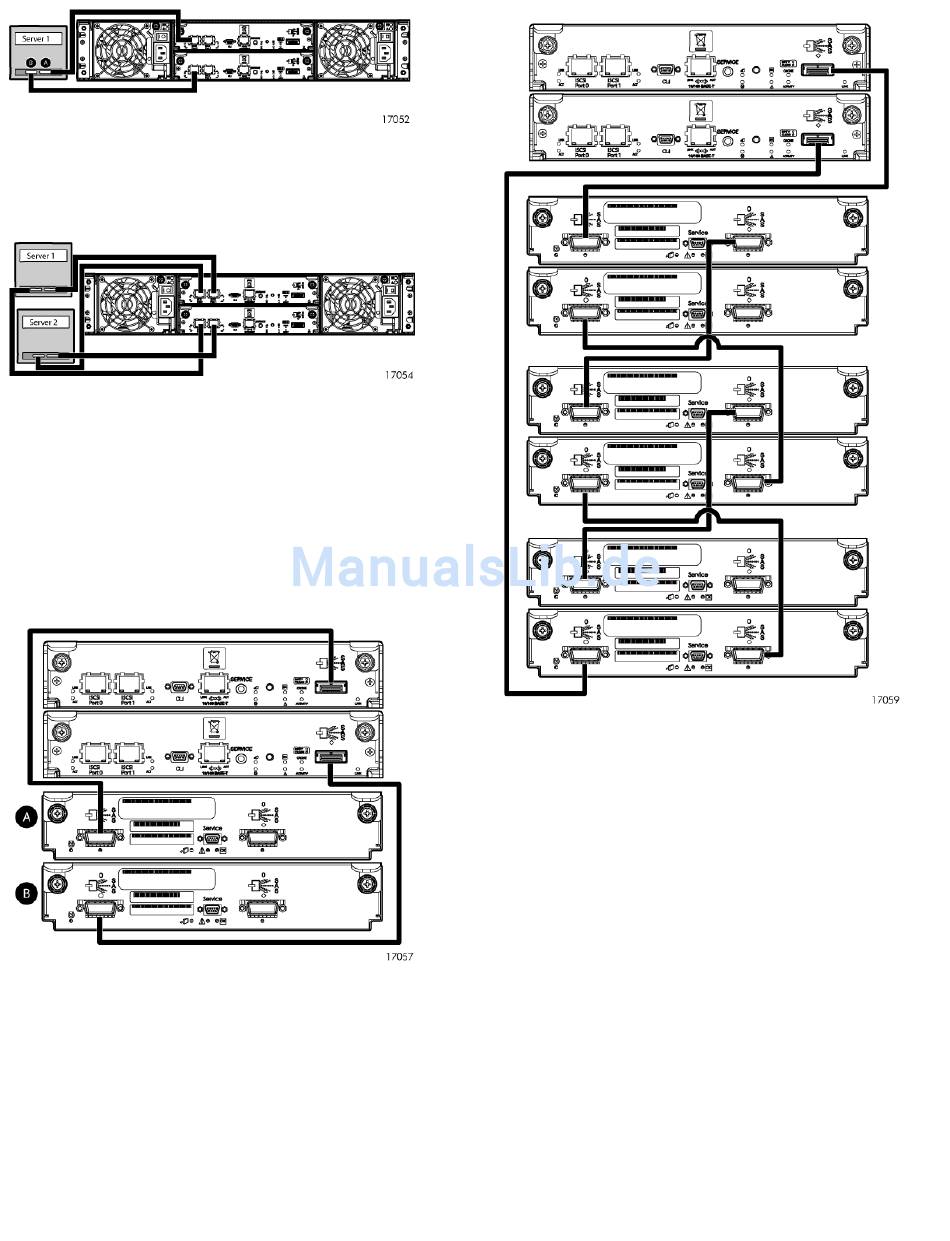

Anschluss von zwei Servern an ein MSA2000i G2
Enclosure
Zwei Server mit zwei Pfaden erfordern vier (4) Ethernet-Kabel.
MSA2000i G2-Erweiterungskonfigurationen
Anschluss an ein MSA2000 3.5" 12-Drive Enclosure
A: Zum Anschluss eines MSA2000i G2 Single-Controller Array Enclosures
an ein MSA2000 3.5" 12-Drive Enclosure mit einem einzigen I/O-Modul
ist ein (1) Mini-SAS-nach-SAS-Kabel erforderlich.
A + B: Zum Anschluss eines MSA2000i G2 Dual-Controller Array
Enclosures an ein MSA2000 3.5" 12-Drive Enclosure mit zwei
I/O-Modulen sind zwei (2) Mini-SAS-nach-SAS-Kabel erforderlich.
Anschluss an mehrere MSA2000 3.5" 12-Drive Enclosures
In diesem Beispiel sind zum Anschluss eines MSA2000i G2 Array
Enclosures an drei MSA2000 3.5" 12-Drive Enclosures zwei (2)
Mini-SAS-nach-SAS-Kabel und vier (4) HP Ext.-SAS-Kabel erforderlich.
Anschluss an ein MSA70 Drive Enclosure
A: Zum Anschluss eines MSA2000i G2 Single-Controller Array Enclosures
an ein MSA70 Drive Enclosure mit einem einzigen I/O-Modul ist ein (1)
Mini-SAS-nach-Mini-SAS-Kabel erforderlich.
A + B: Zum Anschluss eines MSA2000i G2 Dual-Controller Array
Enclosures an ein MSA70 Drive Enclosure mit zwei I/O-Modulen sind
zwei (2) Mini-SAS-nach-Mini-SAS-Kabel erforderlich.
Seite 8
