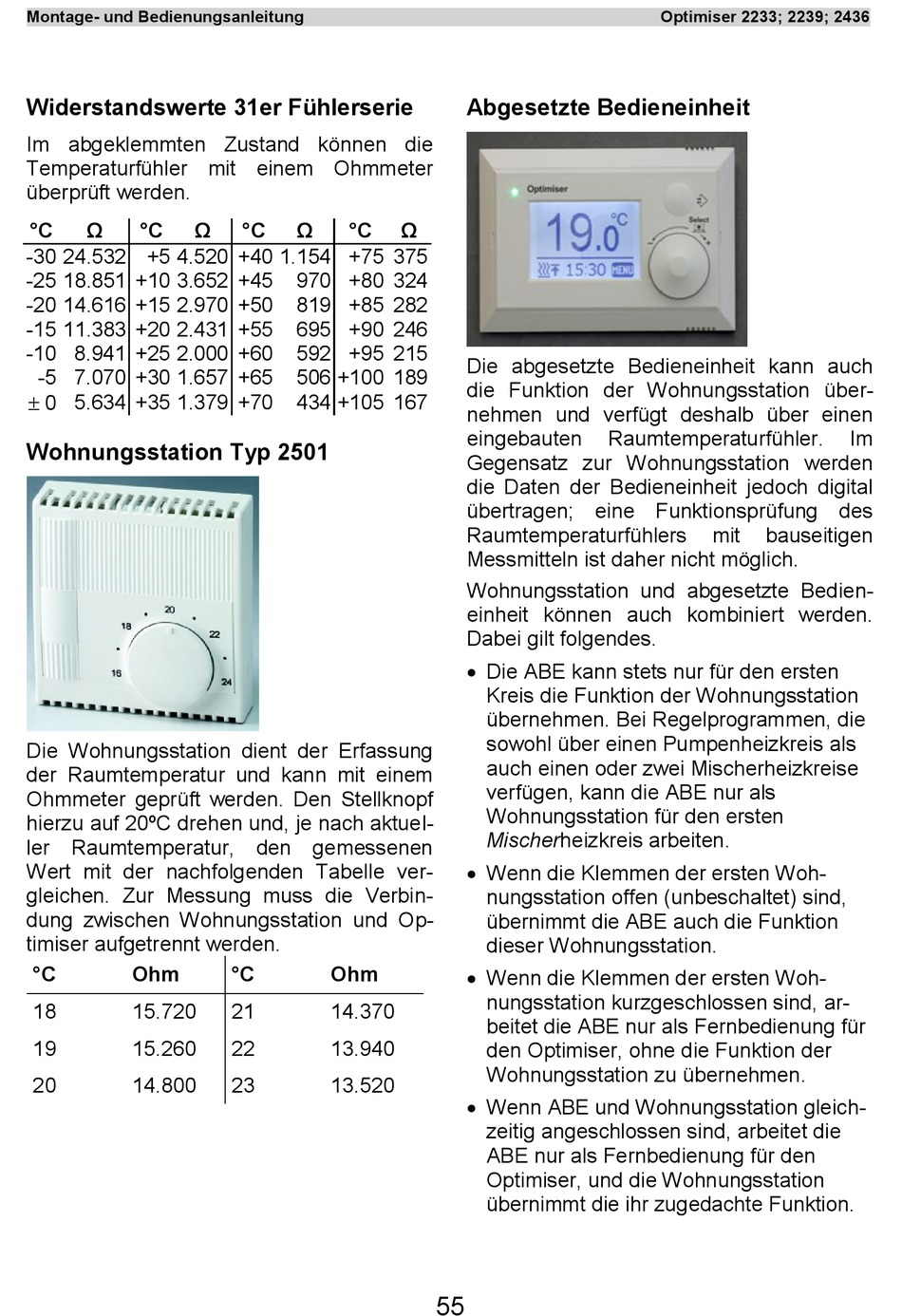

Widerstandswerte 31er Fühlerserie
Im abgeklemmten Zustand können die
Temperaturfühler mit einem Ohmmeter
überprüft werden.
°C
Ω
°C
Ω
-30 24.532 +5 4.520 +40 1.154 +75 375
-25 18.851 +10 3.652 +45
-20 14.616 +15 2.970 +50
-15 11.383 +20 2.431 +55
-10 8.941 +25 2.000 +60
-5 7.070 +30 1.657 +65
0 5.634 +35 1.379 +70
Wohnungsstation Typ 2501
Die Wohnungsstation dient der Erfassung
der Raumtemperatur und kann mit einem
Ohmmeter geprüft werden. Den Stellknopf
hierzu auf 20ºC drehen und, je nach aktuel-
ler Raumtemperatur, den gemessenen
Wert mit der nachfolgenden Tabelle ver-
gleichen. Zur Messung muss die Verbin-
dung zwischen Wohnungsstation und Op-
timiser aufgetrennt werden.
°C
Ohm
18
15.720
19
15.260
20
14.800
°C
Ω
°C
Ω
970 +80 324
819 +85 282
695 +90 246
592 +95 215
506 +100 189
434 +105 167
°C
Ohm
21
14.370
22
13.940
23
13.520
Abgesetzte Bedieneinheit
Die abgesetzte Bedieneinheit kann auch
die Funktion der Wohnungsstation über-
nehmen und verfügt deshalb über einen
eingebauten
Gegensatz zur Wohnungsstation werden
die Daten der Bedieneinheit jedoch digital
übertragen; eine Funktionsprüfung des
Raumtemperaturfühlers
Messmitteln ist daher nicht möglich.
Wohnungsstation und abgesetzte Bedien-
einheit können auch kombiniert werden.
Dabei gilt folgendes.
Die ABE kann stets nur für den ersten
Kreis die Funktion der Wohnungsstation
übernehmen. Bei Regelprogrammen, die
sowohl über einen Pumpenheizkreis als
auch einen oder zwei Mischerheizkreise
verfügen, kann die ABE nur als
Wohnungsstation für den ersten
Mischerheizkreis arbeiten.
Wenn die Klemmen der ersten Woh-
nungsstation offen (unbeschaltet) sind,
übernimmt die ABE auch die Funktion
dieser Wohnungsstation.
Wenn die Klemmen der ersten Woh-
nungsstation kurzgeschlossen sind, ar-
beitet die ABE nur als Fernbedienung für
den Optimiser, ohne die Funktion der
Wohnungsstation zu übernehmen.
Wenn ABE und Wohnungsstation gleich-
zeitig angeschlossen sind, arbeitet die
ABE nur als Fernbedienung für den
Optimiser, und die Wohnungsstation
übernimmt die ihr zugedachte Funktion.
55
Optimiser 2233; 2239; 2436
Raumtemperaturfühler.
mit
bauseitigen
Im
