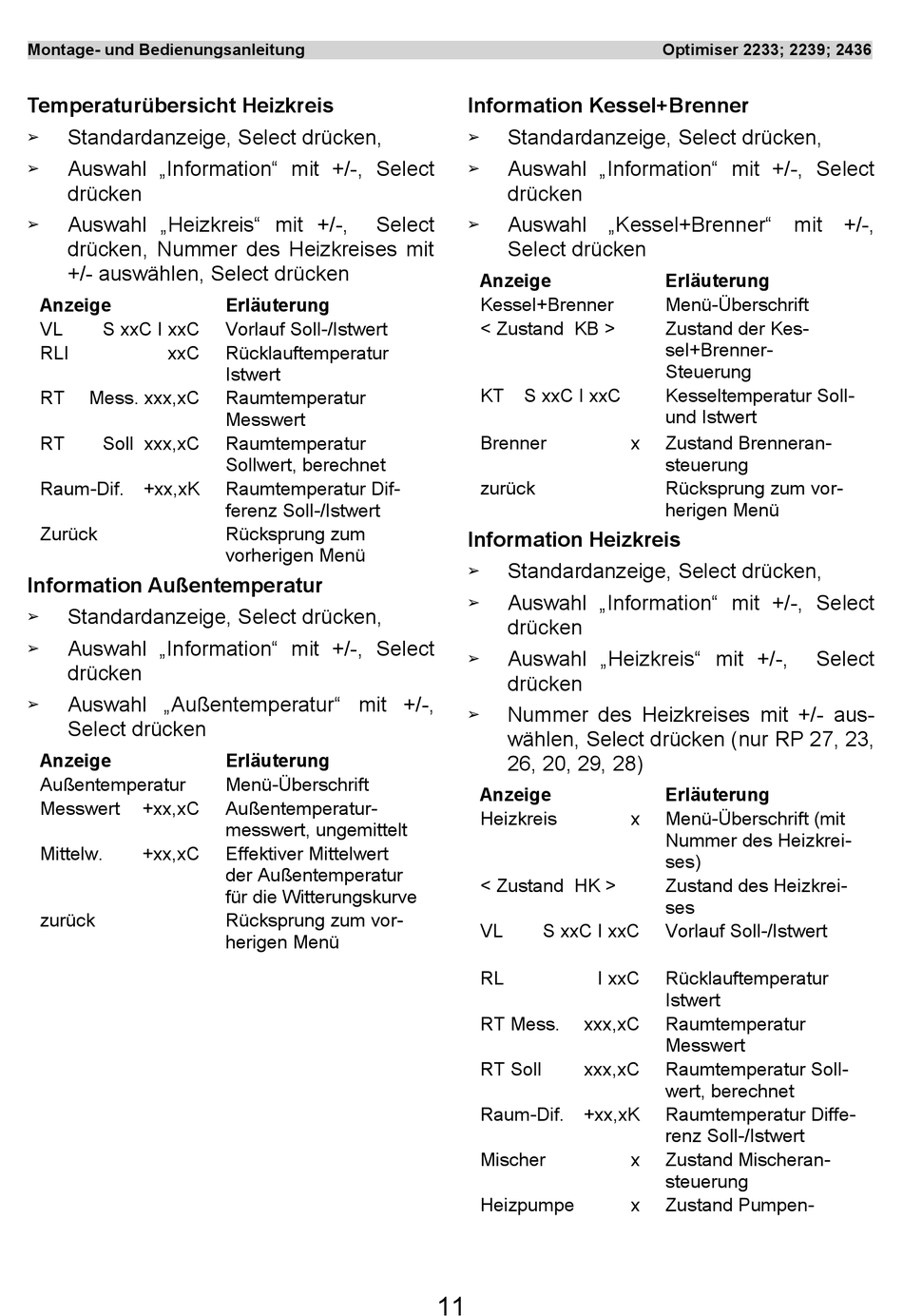

Montage- und Bedienungsanleitung
Temperaturübersicht Heizkreis
➢
Standardanzeige, Select drücken,
➢
Auswahl „Information" mit +/-, Select
drücken
➢
Auswahl „Heizkreis" mit +/-,
drücken, Nummer des Heizkreises mit
+/- auswählen, Select drücken
Anzeige
VL
S xxC I xxC
RLI
xxC
RT
Mess. xxx,xC
RT
Soll xxx,xC
Raum-Dif. +xx,xK
Zurück
Information Außentemperatur
➢
Standardanzeige, Select drücken,
➢
Auswahl „Information" mit +/-, Select
drücken
➢
Auswahl „Außentemperatur" mit +/-,
Select drücken
Anzeige
Außentemperatur
Messwert
+xx,xC
Mittelw.
+xx,xC
zurück
Select
Erläuterung
Vorlauf Soll-/Istwert
Rücklauftemperatur
Istwert
Raumtemperatur
Messwert
Raumtemperatur
Sollwert, berechnet
Raumtemperatur Dif-
ferenz Soll-/Istwert
Rücksprung zum
vorherigen Menü
Erläuterung
Menü-Überschrift
Außentemperatur-
messwert, ungemittelt
Effektiver Mittelwert
der Außentemperatur
für die Witterungskurve
Rücksprung zum vor-
herigen Menü
Information Kessel+Brenner
➢
Standardanzeige, Select drücken,
➢
Auswahl „Information" mit +/-, Select
drücken
➢
Auswahl „Kessel+Brenner" mit +/-,
Select drücken
Anzeige
Kessel+Brenner
< Zustand KB >
KT S xxC I xxC
Brenner
zurück
Information Heizkreis
➢
Standardanzeige, Select drücken,
➢
Auswahl „Information" mit +/-, Select
drücken
➢
Auswahl „Heizkreis" mit +/-,
drücken
➢
Nummer des Heizkreises mit +/- aus-
wählen, Select drücken (nur RP 27, 23,
26, 20, 29, 28)
Anzeige
Heizkreis
< Zustand HK >
VL
S xxC I xxC
RL
I xxC
RT Mess.
xxx,xC
RT Soll
xxx,xC
Raum-Dif. +xx,xK
Mischer
Heizpumpe
11
Optimiser 2233; 2239; 2436
Erläuterung
Menü-Überschrift
Zustand der Kes-
sel+Brenner-
Steuerung
Kesseltemperatur Soll-
und Istwert
x
Zustand Brenneran-
steuerung
Rücksprung zum vor-
herigen Menü
Erläuterung
x
Menü-Überschrift (mit
Nummer des Heizkrei-
ses)
Zustand des Heizkrei-
ses
Vorlauf Soll-/Istwert
Rücklauftemperatur
Istwert
Raumtemperatur
Messwert
Raumtemperatur Soll-
wert, berechnet
Raumtemperatur Diffe-
renz Soll-/Istwert
x
Zustand Mischeran-
steuerung
x
Zustand Pumpen-
Select
