6 Kollektoren montieren

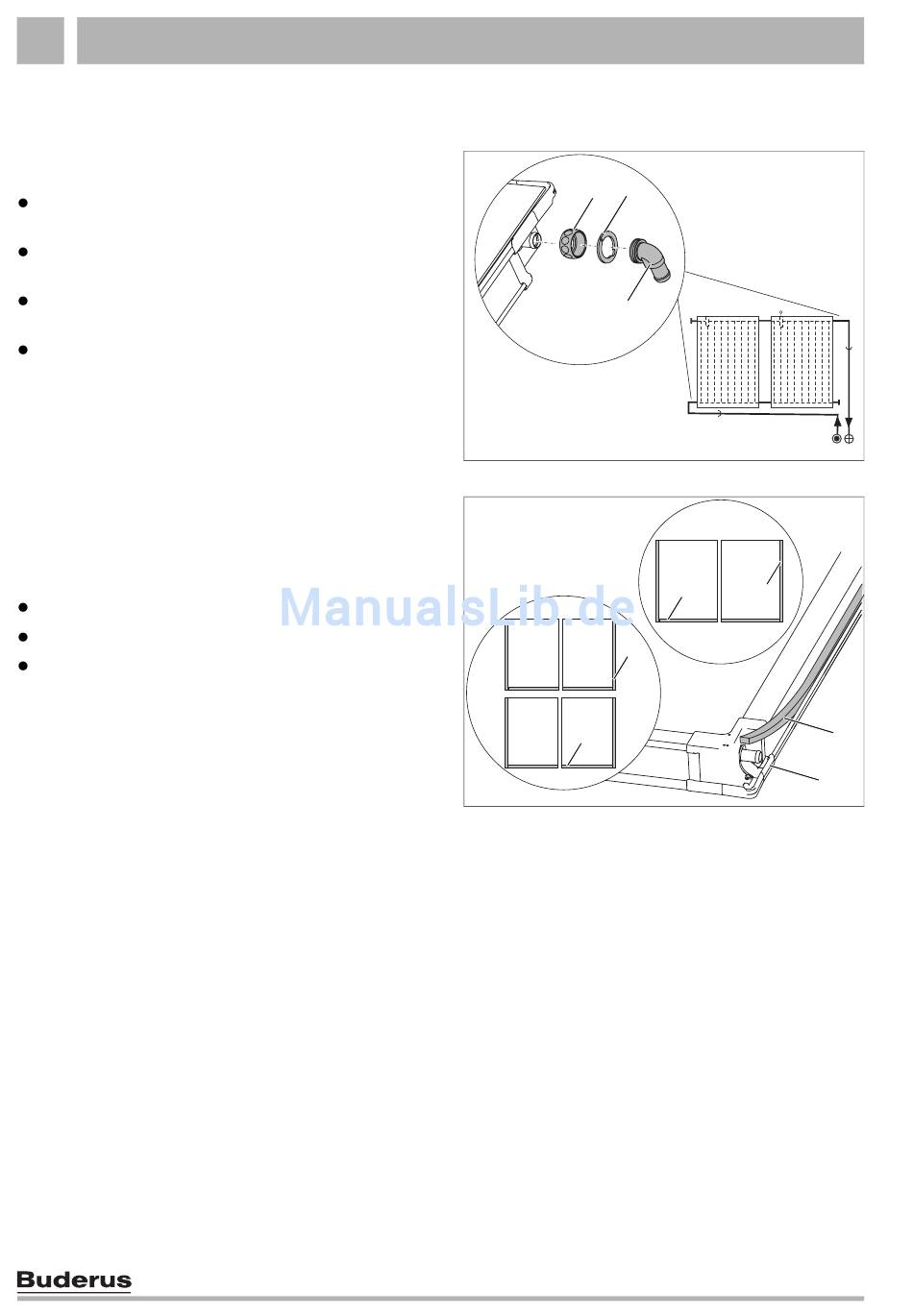

6.1.3 Winkeltüllen für Sammelleitungen montieren
Zur Vorbereitung des Anschlusses an die Sammellei-
tungen müssen Sie die Winkeltüllen vormontieren.
Kunststoffkappen (Transportschutz) von den betrof-
fenen Kollektoranschlüssen demontieren.
Überwurfmutter (Abb. 22, Pos. 1) über Kollektoran-
schlüsse schieben.
Klemmscheibe (Abb. 22, Pos. 2) hinter die Wulst des
Kollektoranschlusses legen und zusammendrücken.
Winkeltülle mit O-Ring (Abb. 22, Pos. 3) ausrichten
und mit Überwurfmutter verschrauben.

6.1.4 Dichtband in Kollektorrahmen einlegen

Die Verbindungen der seitlichen und unteren Abdeck-
bleche zu den Kollektoren (Abb. 23, Pos. 1) müssen mit
dem Dichtband abgedichtet werden.
Griffmulde des Kollektors säubern.
Schutzfolie vom Dichtband abziehen
Dichtband (Abb. 23, Pos. 2) mit der klebenden Seite
voran in die Griffmulde der Außenseiten der äußeren
Kollektoren und an jedem Kollektor unten (Abb. 23,
Pos. 1) inkl. der Eckverbinder einlegen (Abb. 23,
Pos. 3).
Das Dichtband quillt nach der Montage langsam auf.
22
Montageanleitung Logasol SKN 3.0 / SKE 2.0 Indachmontage • Ausgabe 04/2006
1 2
3
Abb. 22 Winkeltüllen montieren
1
1
Abb. 23 Rückseite des Kollektors
Änderungen aufgrund technischer Verbesserungen vorbehalten!
63043975.27-1.SD 63043975.27-1.SD
1
1
2
3
63043975.05-1.SD 63043975.05-1.SD
