2.8 Montage auf dem Blechdach
(Abb. 9)
Hinweis!
Bauseits ist eine Unterkonstruktion (Halter) zur Aufnah-
me der Profilschienen vorzusehen.
Montieren Sie die vormontierten Profilschienen direkt
auf die speziellen Halter.
ACHTUNG!
Prüfen Sie nach der Montage die Konstruktion auf fe-
sten Sitz.
2.9 Montagesätze für mehrere
Kollektoren nebeneinander
(Abb. 10)
Wofür müssen Profilschienen verlängert werden?
-
Kollektortyp senkrecht, wenn Sie mehrere Kollekto-
ren nebeneinander montieren wollen.
-
Kollektortyp waagerecht, sowohl bei einem, als auch
bei mehreren Kollektoren in einer Reihe.
Verlängern der Profilschienen
Zu jedem Überdachmontagesatz gehören zwei Profil-
schienen mit unterschiedlichen Maßen. Sie können die-
se Schienen ineinanderstecken und so die Auflage für
mehrere Kollektoren verlängern. Die Verlängerung er-
folgt abwechselnd mit Schiene A und B.
TIP!
Schieben Sie die Schienen A und B mindestens 90 mm
ineinander. Die Profilschienen müssen nicht verschraubt
werden! Sie werden durch die Kollektorhalter gesichert.
8

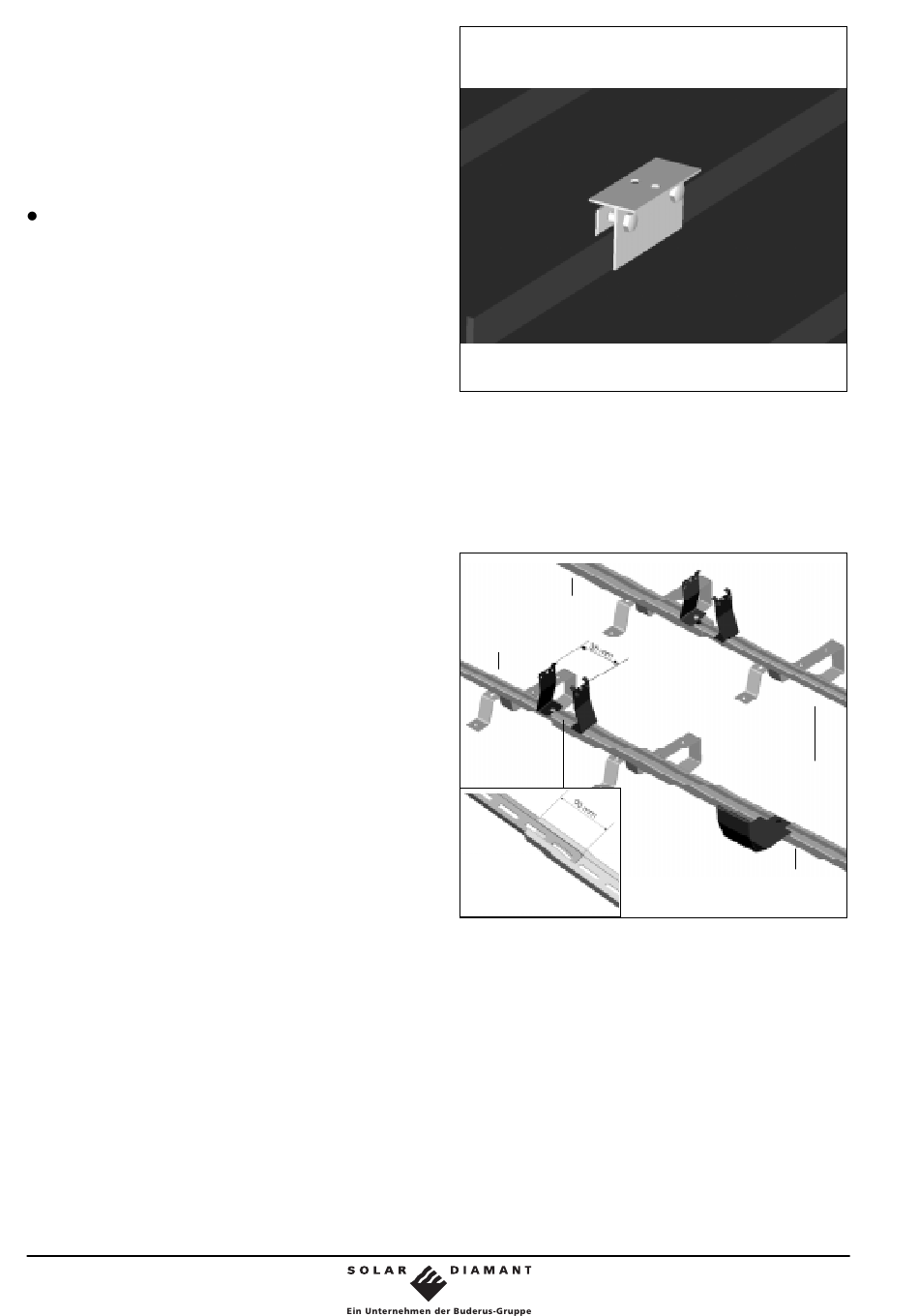

Abb. 9 - Beispiel für Blechdachhalter
Schiene A
Schiene B
Abb. 10
Schiene B
Schiene A
