6 Kollektoren montieren

6.2.2 Zweiten Kollektor auflegen

Den zweiten Kollektor mit den vormontierten Solar-
schläuchen (Abb. 27, Pos. 1) in die Abrutschsiche-
rung gleiten lassen.
Die zweite Federbandschelle (Abb. 27, Pos. 2) auf
den Solarschlauch schieben.
Den zweiten Kollektor so an den ersten Kollektor
schieben, dass die vormontierten Solarschläuche auf
die linken Anschlüsse des ersten Kollektors
(Abb. 27, Pos. 3) geschoben werden.
Federbandschelle über die Wulst des Kollektoran-
schlusses schieben und den Sicherungsring ziehen.
ANLAGENSCHADEN
durch ungesicherte Solarschläuche.
VORSICHT!
Sichern Sie jeden Solarschlauch am
Kollektoranschluss mit einer Feder-
bandschelle (Abb. 28).
Die Schraube des doppelseitigen Niederhalters
(Abb. 29, Pos. 1) anziehen. Hierzu Steckschlüssel
SW 10 mit einer Länge von mind. 80 mm verwenden.
Der Niederhalter greift jetzt in die unteren Kollektorkan-
ten.
Verfahren Sie mit allen weiteren Kollektoren ebenso.
24
Montageanleitung Logasol SKN 3.0 / SKE 2.0 Indachmontage • Ausgabe 04/2006

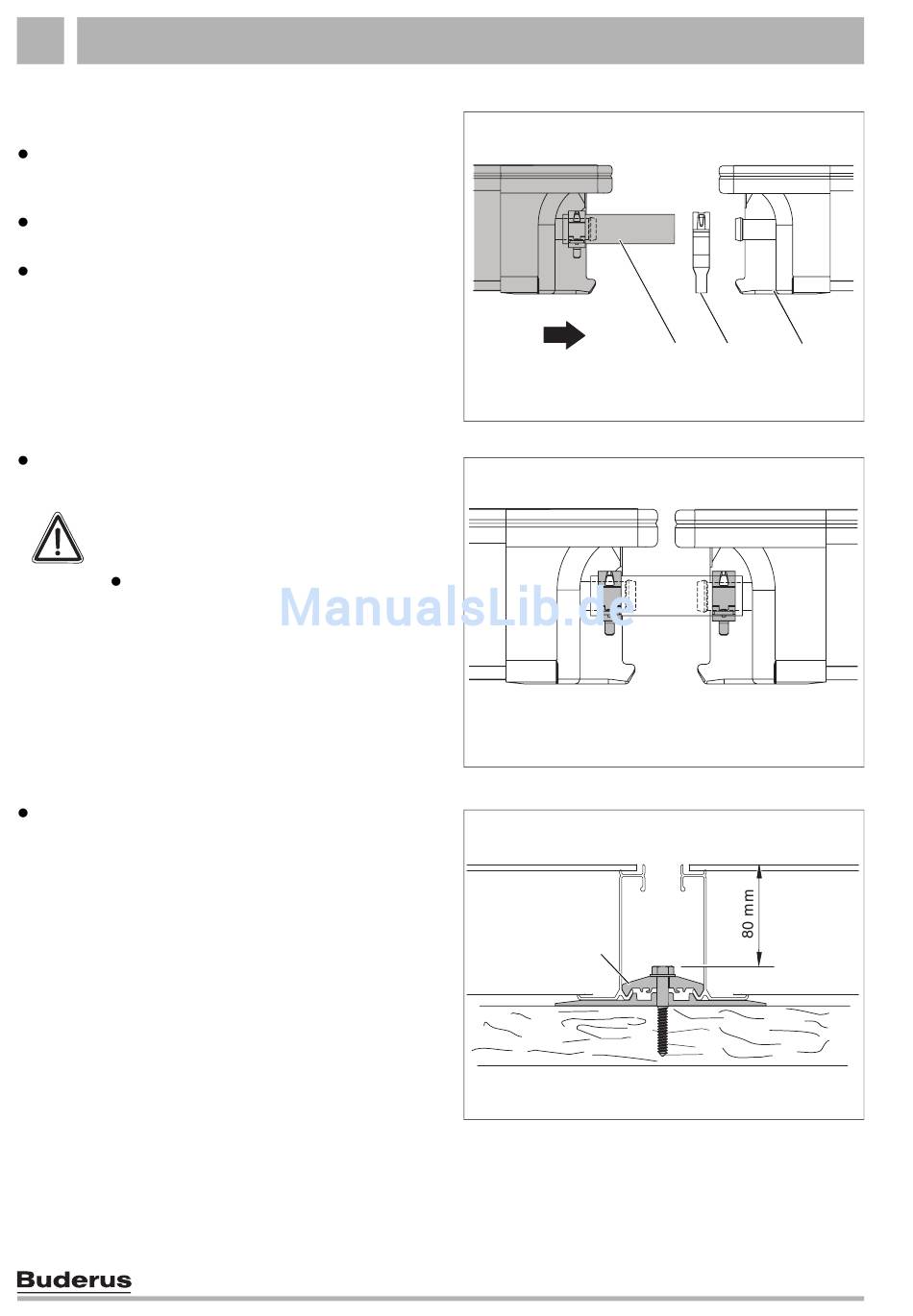

Abb. 27 Zweiten Kollektor mit den ersten verbinden
Abb. 28 Solarschlauch mit gesicherten Federbandschellen
1
Abb. 29 Doppelseitigen Niederhalter einschrauben
