5
Vorbereitende Arbeiten auf dem Dach
5.1
Ausgangspositionen für die Montage festlegen
Vor der Montage müssen Sie die Ausgangspositionen
sorgfältig festlegen.
Horizontale Ausgangsposition
Maß X (Abstand zwischen den Pfannen, die auf den
seitlichen Abdeckblechen, Abb. 8, Pos. 1, liegen) auf
dem Dach vermitteln und auf das Dach übertragen.
ANWENDERHINWEIS
Planen Sie so, dass die Pfannen mög-
lichst nur an der rechten Kollektorfeldsei-
te, aber immer im Wellental einer Pfanne
geschnitten werden. Es muss nach dem
Schneiden noch mindestens die Hälfte
der Pfanne erhalten bleiben.
Vertikale Ausgangsposition
Unter Berücksichtigung von Maß B (Abb. 8) die un-
terste Pfannenreihe festlegen (Abb. 8, Pos. 2).
ANWENDERHINWEIS
Falls Pfannen eingekürzt werden müs-
sen, dürfen nur die oberen geschnitten
werden (Pfannen erst schneiden, wenn
Abdeckbleche montiert sind).

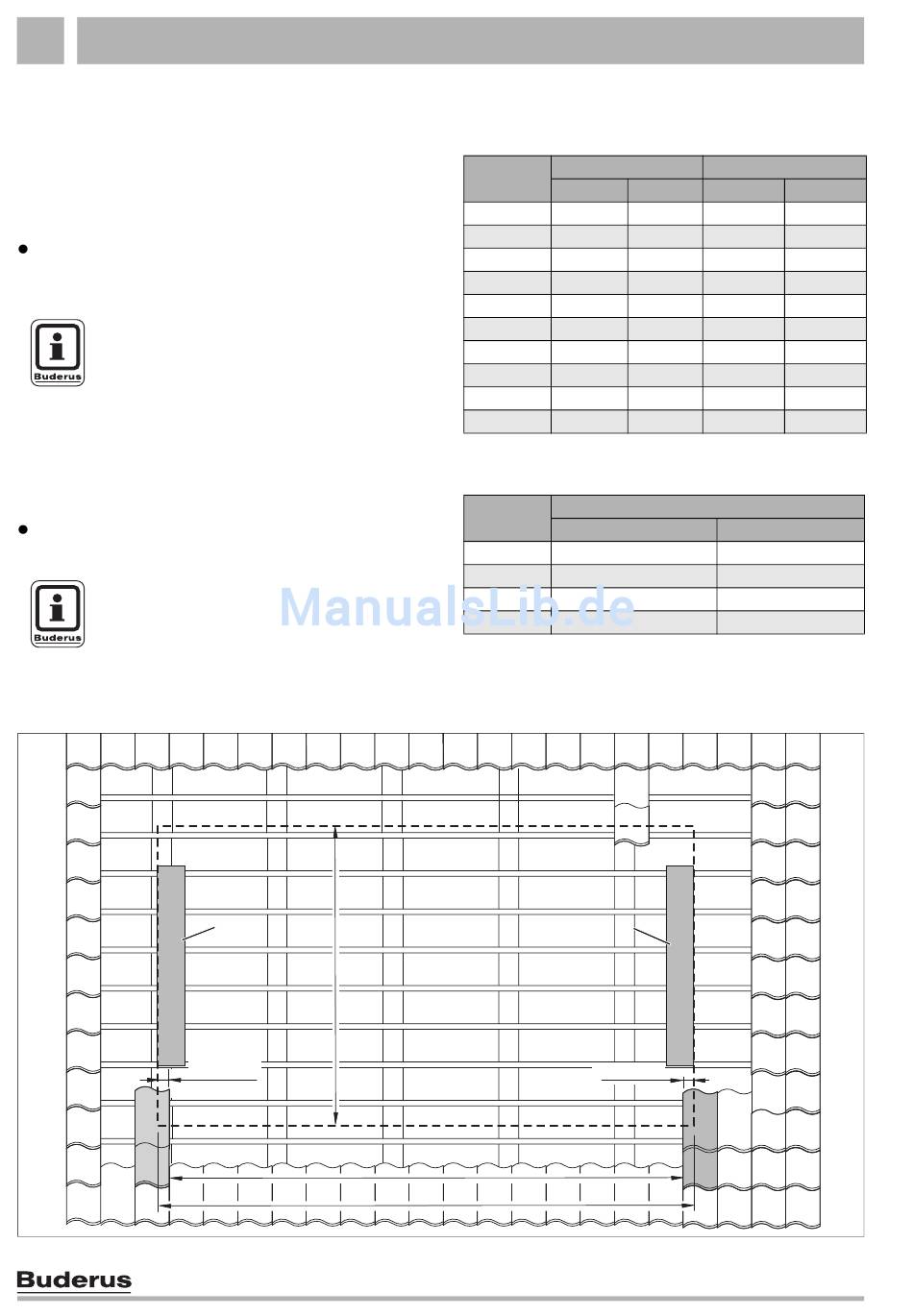

Abb. 8
Genaue Lage des Kollektorfeldes bestimmen
14
1
B
> 80 mm
Montageanleitung Logasol SKN 3.0 / SKE 2.0 Indachmontage • Ausgabe 04/2006
Anzahl
Kollektoren
senkrecht waager.
1
1,50 m
2
2,67 m
3
3,84 m
4
5,01 m
5
6,18 m
6
7,41 m
7
8,52 m
8
9,69 m
9
10,86 m
10
12,03 m
Tab. 5 Kollektorfeldbreite inkl. Abdeckbleche (Maß A) und
Abstand zwischen den Pfannen (Maß X)
Anzahl
Reihen
1
2
3
4
Tab. 6 Kollektorfeldhöhe inkl. Abdeckbleche (Maß B)
X
X
A
Änderungen aufgrund technischer Verbesserungen vorbehalten!
Maß A
Maß X
senkrecht
2,42 m
1,32 m
4,52 m
2,49 m
6,61 m
3,66 m
8,71 m
4,83 m
10,80 m
6,00 m
12,90 m
7,23 m
14,99 m
8,34 m
17,09 m
9,51 m
18,96 m
10,68 m
21,28 m
11,85 m
Maß B
senkrecht
waagerecht
2,80 m
1,87 m
5,02 m
3,17 m
7,25 m
4,47 m
9,47 m
5,77 m
1
> 80 mm
waager.
2,24 m
4,34 m
6,43 m
8,53 m
10,62 m
12,72 m
14,81 m
16,91 m
18,78 m
21,10 m
