9
Verbindungssatz für zwei Reihen (Zubehör) montieren
9
Verbindungssatz für zwei Reihen (Zubehör) montieren
Als Zubehör ist der Verbindungssatz (Abb. 39, Pos. 8)
erhältlich, der die Verbindung zweier Kollektorreihen
herstellt. Die zusätzlichen nicht genutzten Ausgänge
werden mit Blindstopfen (Abb. 39, Pos. 9) geschlossen.
ANWENDERHINWEIS
Montieren Sie sämtliche Anschlussteile
an den Kollektoren am Boden.
Lieferumfang (Abb. 39)
Pos. 1:
Winkeltülle
Pos. 2:
Federbandschelle
Pos. 3:
Blindstopfen
Pos. 4:
Solarschlauch 55 mm
Pos. 5:
Solarschlauch 1000 mm
Pos. 6:
Überwurfmutter G1
Pos. 7:
Klemmscheibe
Zusätzliche Blindstopfen montieren
Verschließen Sie mit den Blindstopfen die nicht benötig-
ten Kollektoranschlüsse (Abb. 40, Pos. 1).
Solarschläuche 55 mm (Abb. 40, Pos. 3) mit den
vormontierten Blindstopfen auf die beiden freien An-
schlüsse stecken.
Wenn die Federbandschellen richtig sitzen, die Si-
cherungsringe ziehen, um die Verbindung zu si-
chern.
Verbindungssatz montieren
Kunststoffkappen (Transportschutz) von den betrof-
fenen Kollektoranschlüssen demontieren.
Überwurfmutter (Abb. 41, Pos. 1) über Kollektoran-
schlüsse schieben.
Klemmscheibe (Abb. 41, Pos. 2) hinter die Wulst des
Kollektoranschlusses legen und zusammendrücken.
Winkeltülle mit O-Ring (Abb. 41, Pos. 3) an An-
schluss drücken, ausrichten und mit Überwurfmutter
verschrauben.
Abstand zwischen den Winkeltüllen (Maß X) bei den
montierten Kollektoren messen und Solarschlauch
(Abb. 41, Pos. 5) entsprechend zuschneiden.
Solarschlauch auf die Winkeltüllen stecken und mit
Federbandschellen (Abb. 41, Pos. 4) sichern.
30
×
2
×
4
×
2
×
2
×
1
×
2
×
2
Montageanleitung Logasol SKN 3.0 / SKE 2.0 Indachmontage • Ausgabe 04/2006
6
7
1
2
5
4
3

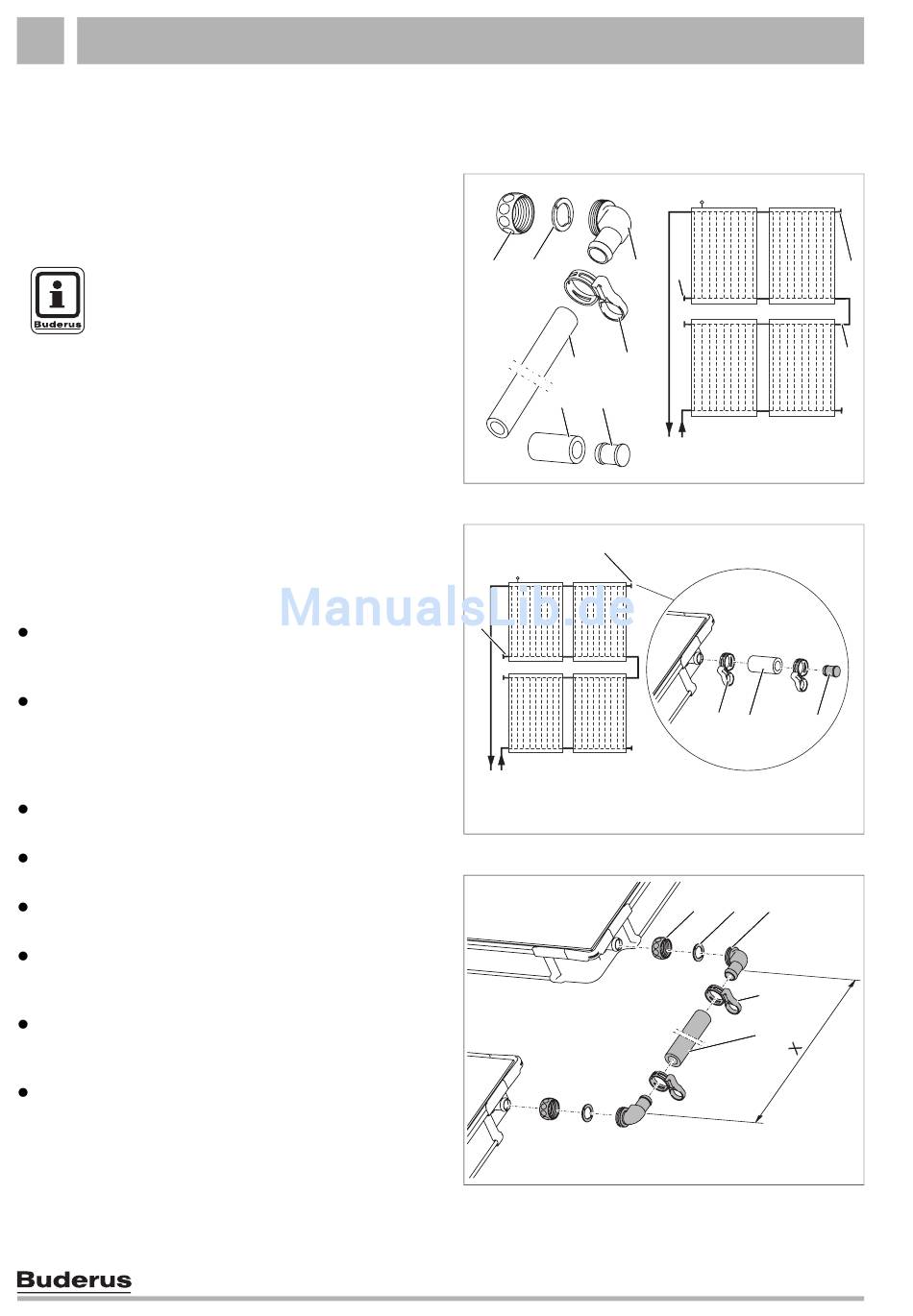

Abb. 39 Schematische Darstellung und Lieferumfang
1
1
Abb. 40 Vormontierte Blindstopfen montieren
Abb. 41 Verbindungssatz zwischen zwei Kollektorreihen
Änderungen aufgrund technischer Verbesserungen vorbehalten!
9
8
63043965.51-1.SD
63043965.51-1.SD
2
3
4
63043965.52-1.SD
63043965.52-1.SD
1
2
3
4
5
63043965.53-1.SD
63043965.53-1.SD
9
