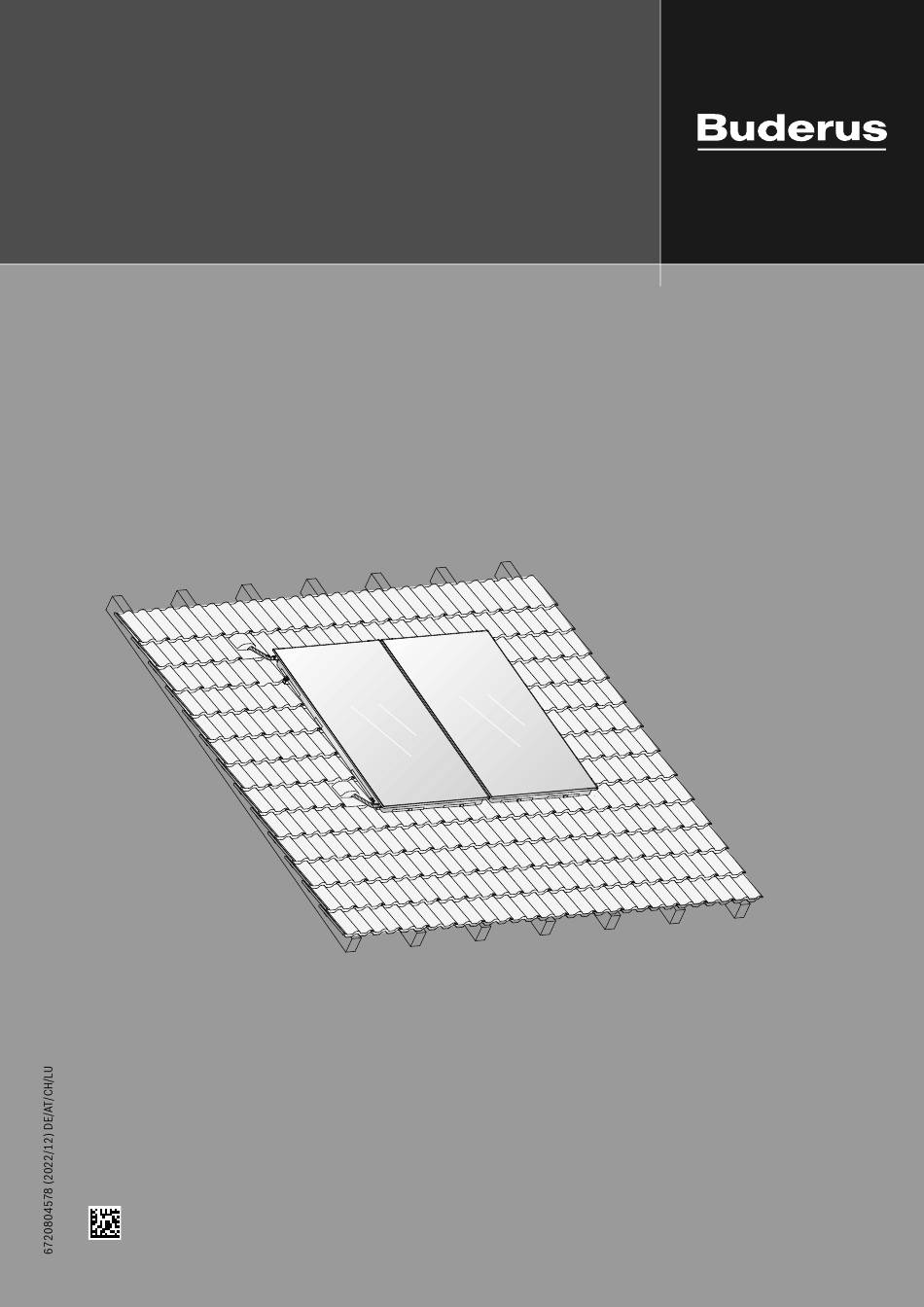

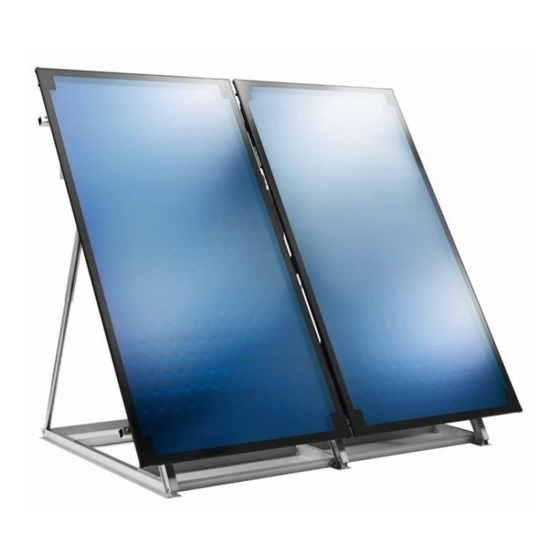

Installations- und Wartungsanleitung für die Fachkraft / Hinweise für den Betreiber
Flachkollektor Aufdachmontage
Logasol
SKT1.0
Vor Installation und Wartung sorgfältig lesen.

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Buderus Logasol SKT1.0

Inhaltszusammenfassung für Buderus Logasol SKT1.0

  • Seite 1 Installations- und Wartungsanleitung für die Fachkraft / Hinweise für den Betreiber Flachkollektor Aufdachmontage Logasol SKT1.0 Vor Installation und Wartung sorgfältig lesen.

  • Seite 2: Inhaltsverzeichnis

    12 Abschlussarbeiten ........25 13 Umweltschutz, Außerbetriebnahme, Entsorgung..25 Logasol SKT1.0 – 6720804578 (2022/12)

  • Seite 3: Symbolerklärung Und Sicherheitshinweise

    ▶ Installationsanleitungen aufbewahren. lage. Das Montage-Set ist ausschließlich für die sichere Montage der Kol- lektoren bestimmt. Jede andere Anwendung ist nicht bestimmungsgemäß und somit von der Haftung ausgeschlossen. ▶ Keine Veränderung an den Bauteilen durchführen. Logasol SKT1.0 – 6720804578 (2022/12)

  • Seite 4: Angaben Zum Produkt

    Kollektoren abweicht, wird darauf hingewiesen. 1000 • SKT1.0 senkrecht, Artikel-Nr. 8718532821 • SKT1.0 waagerecht, Artikel-Nr. 8718532864 50 100 150 200 250 300 350 400 450 500 0010026632-01 Bild 3 Druckverlustkurve (Wasser-Glykol-Gemisch) Druckverlustkurve für Typ senkrecht Druckverlustkurve für Typ waagerecht Logasol SKT1.0 – 6720804578 (2022/12)

  • Seite 5: Konformitätserklärung

    Installationsanleitungen enthalten. Weitere Anleitungen können sich bei den Zubehören befinden. Bild 4 Beispielhafte Darstellung einer Solaranlage Kollektor mit Kollektortemperaturfühler oben Solarstation mit Ausdehnungsgefäß, Temperatur- und Sicher- heitseinrichtungen Solarspeicher Solarregler Lieferumfang ▶ Lieferungen auf Unversehrtheit und Vollständigkeit prüfen. Logasol SKT1.0 – 6720804578 (2022/12)
  • Seite 6 Steckverbinder Schraube M8 Tab. 5 Montage-Set Erweiterung, je weiteren Kollektor Bauteil Stück Dachhaken für Dachziegel einstellbar 1) Montage-Sets für andere Dächer sind im Kapitel “Montage der Dachanbindung” beschrieben Tab. 6 Montage-Set für Dachziegel, je Kollektor Logasol SKT1.0 – 6720804578 (2022/12)

  • Seite 7: Zubehör

    • Elektrischer Anschluss: Bild 7 2 Transportschutzecken beinhalten je 1 Verbindungs-Set (1 – DIN EN 62305 Teil 3 / VDE 0185-305-3: Blitzschutz, Schutz von Verbindungs-Set enthält 2 Klammern und 1 Wellrohrverbinder) baulichen Anlagen und Personen Logasol SKT1.0 – 6720804578 (2022/12)

  • Seite 8: Voraussetzungen Für Die Montage

    ▶ Kollektortyp waagerecht auf Dächern mit einem Dachlattenabstand von max. 420 mm montieren. Zulässige Lasten ▶ Kollektoren nur an Standorten mit niedrigeren Werten als in der Ta- belle angegeben, montieren. Bei Bedarf einen Tragwerksplaner hin- zuziehen. 0010013740-01 Bild 8 Kollektorfeld ausrichten Logasol SKT1.0 – 6720804578 (2022/12)

  • Seite 9: Anordnung Der Kollektoren

    Reihe abweichen. Lebensgefahr durch falsch montierte Kollektoren! Am Randbereich des Daches sind die Windkräfte besonders hoch. ▶ Mindestabstand zum Randbereich des Daches und Dachaufbauten einhalten. 6720803995.14-1.ST 6720803995.14-1.ST Bild 11 Gleichseitiger Anschluss waagerechter Kollektoren (2 Reihen) Logasol SKT1.0 – 6720804578 (2022/12)

  • Seite 10: Blitzschutz

    20 m übersteigen. ▶ Transportverpackungen mit dem umweltverträglichsten Recycling- ▶ Installation eines Blitzschutzes von einem Elektro-Fachhandwerker verfahren entsorgen. ausführen lassen. ▶ Wenn eine Blitzschutzeinrichtung vorhanden ist, die Einbindung der Solaranlage an diese Einrichtung prüfen. Logasol SKT1.0 – 6720804578 (2022/12)

  • Seite 11: Montage Der Dachanbindung

    (nicht zwei). Bei Dächern mit Dachziegeln bestimmen die Wellentäler, bei Dächern mit Wellplatten die Wellenberge den wahren Abstand zwischen den Dachhaken/Stockschrauben. Die waagerechte Montage ist nur bis zu einem Dachlattenabstand von max. 420 mm möglich. Logasol SKT1.0 – 6720804578 (2022/12)

  • Seite 12: Dachhaken Bei Dachziegeln Montieren

    Innensechskantschlüssel 5 mm lösen. ▶ Wenn die Dachziegel- und Dachlattenstärke zusammen 70 mm über- steigt, Dachhaken als Sparrenanker verwenden. 6720640298-07.1ST Bild 20 Dachhaken-Unterteil drehen, Maße in mm Dachhaken an Dachlatte einhängen ▶ Im Bereich der Dachhaken-Positionen Dachziegel hochschieben. Logasol SKT1.0 – 6720804578 (2022/12)
  • Seite 13 Belastung in einem Wellental aufliegt [2]. Damit kein Flugschnee eindringen kann: ▶ Auflagepunkte der Dachziegel im Bereich des Dachhakens vorsichtig entfernen. > 30 mm 6720640298-56.2ST Bild 25 Sparrenanker auf Brett/Bohle montieren 6720803995-24.1ST Bild 23 Dachziegel anpassen Logasol SKT1.0 – 6720804578 (2022/12)

  • Seite 14: Dachhaken Bei Biberschwanzziegeln Montieren

    Dachsparren (Bretter/Bohlen). ▶ Wenn erforderlich, auf den Dachsparren ausreichend tragfähige Bretter/Bohlen befestigen. Bei Bedarf Konterlattung in diesem Be- reich entfernen. Wenn die verzahnte Unterlegscheibe [2] in die Verzahnung des Dachha- ken-Unterteils greift: ▶ Mutter festdrehen [1]. Logasol SKT1.0 – 6720804578 (2022/12)

  • Seite 15: Stockschrauben Beim Blechdach Montieren

    Wellplatten-Dach (Kapitel: Stockschrauben bei Wellplatten montie- ren). HINWEIS Anlagenschaden durch nicht tragfähige Konstruktion! ▶ Für die Stockschrauben Kanthölzer von mindestens 40 × 40 mm ver- wenden. Damit ein genaues senkrechtes Bohren möglich ist, empfehlen wir eine Bohrschablone anzufertigen. Logasol SKT1.0 – 6720804578 (2022/12)
  • Seite 16 19 mm so weit eindrehen, bis Maß Z ( Tabelle) erreicht ist. HINWEIS Dachundichtigkeit durch beschädigte Dichtscheibe! ▶ Mutter über der Dichtscheibe nur handfest auf die Unterlegscheibe drehen. 6720640298-50.1ST Bild 34 Profilschienen montieren Weiter mit “Profilschienen ausrichten” (Kap. 9 "Montage der Profilschie- nen"). Logasol SKT1.0 – 6720804578 (2022/12)

  • Seite 17: Montage Des Zubehörs Für Höhere Lasten

    ▶ Profilschiene möglichst weit oben im Langloch des Dachhakens mit Schraube M8 verbinden. ▶ Wenn die Profilschiene ausgerichtet ist, Schraube festdrehen. 6720640298-52.1ST Bild 36 Schneelastprofil montieren Profilschienen montieren ▶ Profilschienen verbinden ( Kapitel 9 "Montage der Profilschie- nen"). Bild 39 Profilschiene montieren Logasol SKT1.0 – 6720804578 (2022/12)

  • Seite 18: Montage Der Kollektoren

    ▶ Abrutschsicherung über die Profilschiene schieben und im Langloch 2. Klammern zur Sicherung des Anschlusses über Kappen und Kollek- einrasten lassen [2]. toranschlüsse schieben. Richtigen Sitz der Klammern prüfen. 6720803995-02.1ST Bild 41 Abrutschsicherung montieren Bild 42 Kappen montieren Logasol SKT1.0 – 6720804578 (2022/12)

  • Seite 19: Kollektoren Befestigen

    6720640298-36.1ST Bild 45 Kollektor in die Abrutschsicherungen gleiten lassen ▶ Kollektorspanner in die Profilschienen schieben und in das Langloch ▶ Kollektor vorsichtig an die Kollektorspanner schieben und waage- einrasten lassen. recht ausrichten. Logasol SKT1.0 – 6720804578 (2022/12)
  • Seite 20 Verletzungsgefahr und Undichtigkeiten durch ungesicherte Well- HINWEIS rohrverbinder, da Solarflüssigkeit austreten kann. Undichtigkeiten durch beschädigte Wellrohrverbinder! ▶ Jeden Wellrohrverbinder an den Kollektoranschlüssen mit zwei ▶ Keine Hilfswerkzeuge (z. B. Zangen) bei der Montage verwenden. Klammern sichern. Logasol SKT1.0 – 6720804578 (2022/12)

  • Seite 21: Kollektortemperaturfühler Montieren

    Wenn die Tauchhülse eines falschen Kollektors durchstoßen wurde, die- Der Kollektortemperaturfühler liegt dem Solarregler bei. se Tauchhülse mit dem Stopfen aus dem Anschluss-Set abdichten. VORSICHT Ausfall der Anlage durch defektes Fühlerkabel! ▶ Fühlerkabel vor möglichen Schäden, z. B. Marderfraß, schützen. Logasol SKT1.0 – 6720804578 (2022/12)

  • Seite 22: Hydraulischer Anschluss

    2. Anschlussrohr mit Klammer sichern und zusammen mit dem Fühler- kabel durch das Dach führen. 3. Rohrleitung in die Klemmringverschraubung 18 mm stecken und Ver- schraubung festdrehen. 6720803995.21-1.ST 6720803995.21-1.ST Bild 56 Hydraulischer Anschluss mit Entlüfter (Vorlauf rechts) Logasol SKT1.0 – 6720804578 (2022/12)
  • Seite 23 ▶ Rohrleitung [3] in die Klemmringverschraubung 18 mm [2] stecken ▶ Rohrleitung [3] in die Klemmringverschraubung 18 mm stecken und und Verschraubung sichern. Verschraubung festdrehen. 6720803995.04-1.ST 6720803995.04-1.ST 6720803995.05-1.ST 6720803995.05-1.ST Bild 58 Vorlauf mit Entlüfter unter Dach Bild 60 Vorlauf mit Entlüfter über Dach Logasol SKT1.0 – 6720804578 (2022/12)

  • Seite 24: Verbindungs-Set Für 2 Reihen Montieren (Zubehör)

    Wenn Sie das Anschlussrohr kürzen müssen, beachten Sie das Kapitel 11.2 6720803995.09-1.ST 6720803995.09-1.ST ▶ Doppelnippel mit Klemmringverschraubung vom Anschlussrohr de- Bild 63 Verbindungs-Set montieren montieren. Anschlussrohr ▶ Dichtung [1] in Überwurfmutter einlegen und mit Winkel [2] ver- Kupferrohr 18 mm schrauben. Klemmring Winkel Logasol SKT1.0 – 6720804578 (2022/12)

  • Seite 25: Abschlussarbeiten

    ▶ Rohrleitungen im Außenbereich mit UV-, wetter- und hochtempera- lichsten Recyclingverfahren zugeführt. turbeständigem Material (150 °C) dämmen. Schnittstellen vor Was- sereintritt schützen. ▶ Rohrleitungen im Innenbereich mit hochtemperaturbeständigem Ma- terial (150 °C) dämmen. ▶ Dämmungen bei Bedarf vor Vogelfraß schützen. Logasol SKT1.0 – 6720804578 (2022/12)

  • Seite 26: Inspektion Und Wartung

       Sichtprüfung der Rohrleitungsdämmung auf dem Dach durchgeführt?      Sichtprüfung der Glasscheiben. Reinigung bei starker Ver- schmutzung. Bemerkungen: Firmenstempel / Datum / Unterschrift Tab. 16 Inbetriebnahme-, Inspektions- und Wartungsarbeiten Logasol SKT1.0 – 6720804578 (2022/12)

  • Seite 27: Datenschutzhinweise

    Aceton oder Glasreiniger verwenden. technik, Göllnergasse 15-17, 1030 Wien, Öster- Belüftungsöffnungen reinigen reich, [LU] Ferroknepper Buderus S.A., Z.I. Um Durch die Belüftungsöffnungen [1] an jeder Ecke des Kollektors kann die Monkeler, 20, Op den Drieschen, B.P.201 L-4003 nächtliche Feuchtigkeit (Kondensat) aus dem Kollektor entweichen.
  • Seite 28 Schweiz Bosch Thermotechnik AG Netzibodenstr. 36 CH-4133 Pratteln www.buderus.ch info@buderus.ch Luxemburg Ferroknepper Buderus S.A. Z.I. Um Monkeler 20, Op den Drieschen B.P. 201 L-4003 Esch-sur-Alzette Tél.: 0035 2 55 40 40-1 Fax: 0035 2 55 40 40-222 www.buderus.lu info@buderus.lu...
