10 Abdeckbleche montieren

10.7 Dach eindecken

ANWENDERHINWEIS
Geschnittene Pfannen ggf. mit entspre-
chenden Klammern aus dem Dachde-
ckerhandel befestigen.
GEBÄUDESCHADEN
durch Dachundichtigkeiten, weil Pfannen
nicht weit genug auf den Abdeckblechen
VORSICHT!
aufliegen.
10.7.1 Obere Pfannen
Eine ganze Pfanne oben auf das Abdeckblech legen.
Pfanne so zuschneiden, dass:
– sie möglichst weit das Abdeckblech (Abb. 61,
Pos. 2) überdeckt, dieses jedoch nicht berührt und
– die geschnittene Pfanne im gleichen Winkel wie die
ungeschnittenen Pfannen aufliegt (dadurch ist ge-
währleistet, dass die Pfannen komplett im Pfannen-
labyrinth aufliegen). Der Winkel lässt sich mit der
Pfannenauflage einstellen.
Pfannenauflage (Abb. 61, Pos. 1) entsprechend der
ermittelten Positon auflegen und an Dachlatte befes-
tigen.
Geschnittene Pfannen (Abb. 61, Pos. 3) auflegen.

10.7.2 Seitliche Pfannen

Pfannen entsprechend Maß X (Tabelle 5, Seite 14)
zuschneiden und auflegen.
38
Montageanleitung Logasol SKN 3.0 / SKE 2.0 Indachmontage • Ausgabe 04/2006
1
63043975.49-1.SD 63043975.49-1.SD

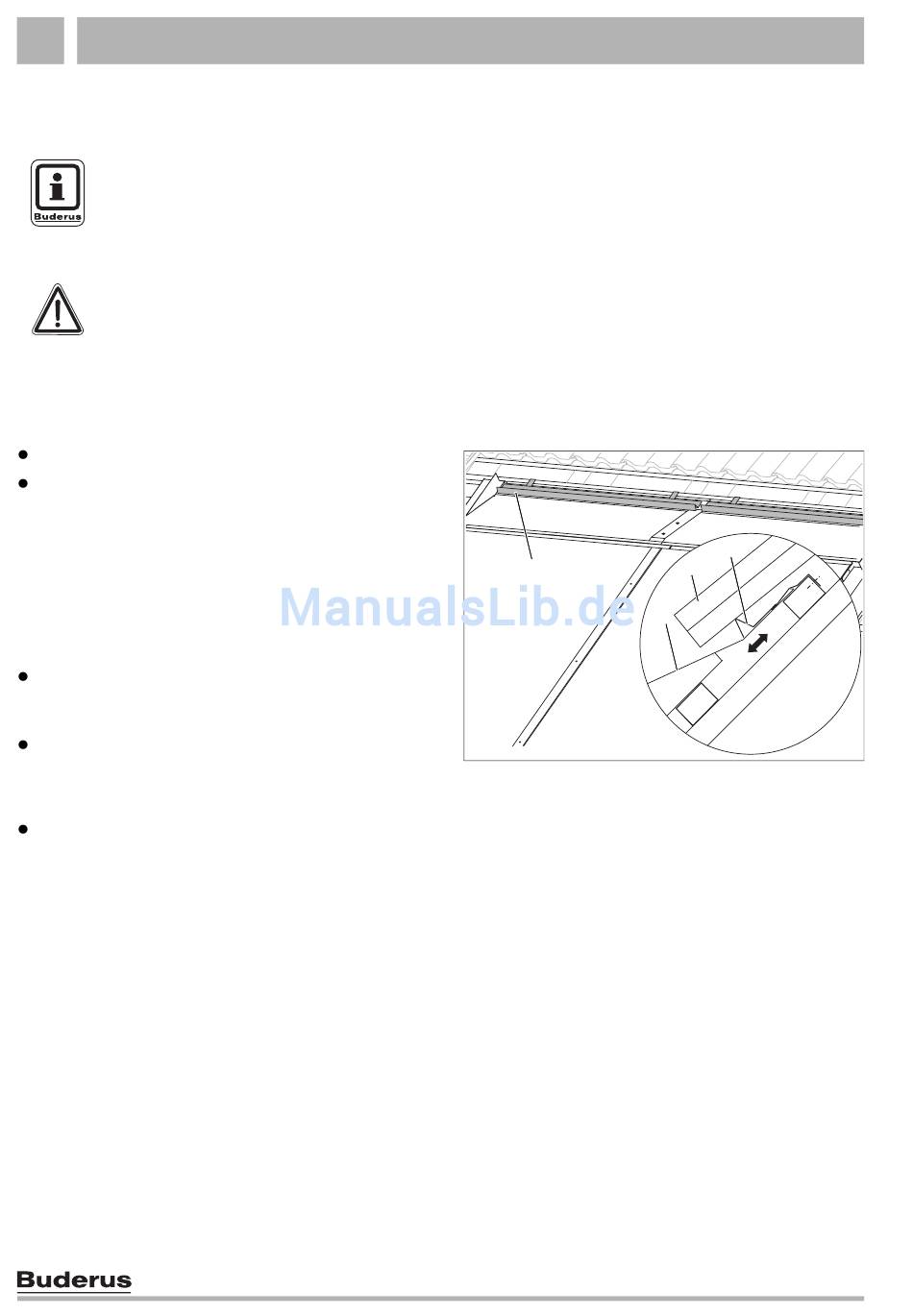

Abb. 61 Pfannenauflage auflegen und befestigen
Pos. 1: Pfannenauflage
Pos. 2: Geschnittene Pfanne
Pos. 3: Abdeckblech oben
Änderungen aufgrund technischer Verbesserungen vorbehalten!
1
3
2
