Kollektoren montieren

6.1.1 Verbindungssatz montieren

Die hydraulische Verbindung zweier Kollektoren wird
durch den Verbindungssatz (Solarschläuche 95 mm und
Federbandschellen aus den Transportecken) herge-
stellt.
ANWENDERHINWEIS
Besonders bei niedrigen Umgebungs-
temperaturen empfehlen wir die Solar-
schläuche in heißes Wasser zu legen, um
somit die Montage zu erleichtern.
ANWENDERHINWEIS
In den Abbildungen ist der Verbindungs-
satz so dargestellt, dass der erste Kollek-
tor rechts montiert wird.
Kunststoffkappen (Transportschutz) von den betrof-
fenen Kollektoranschlüssen demontieren.
Solarschläuche 95 mm (Abb. 20, Pos. 2) auf die
rechten Anschlüsse des zweiten und alle weiteren
Kollektoren schieben.
Federbandschellen (Abb. 20, Pos. 1) über den So-
larschlauch schieben (die zweite Schelle sichert spä-
ter den Anschluss des anderen Kollektors).
Wenn die Federbandschelle richtig sitzt, den Siche-
rungsring ziehen, um die Verbindung zu sichern
(Abb. 20, Pos. 3).

6.1.2 Blindstopfen montieren

Für den Anschluss eines Kollektorfeldes werden nicht
alle Anschlüsse benötigt und müssen daher geschlos-
sen werden.
Kunststoffkappen (Transportschutz) von den betrof-
fenen Kollektoranschlüssen demontieren.
Solarschläuche 55 mm (Abb. 21, Pos. 2) mit dem
vormontierten Blindstopfen auf die beiden freien An-
schlüsse des Kollektorfeldes stecken.
Wenn die Federbandschellen richtig sitzen, die Si-
cherungsringe ziehen, um die Verbindung zu si-
chern.
Änderungen aufgrund technischer Verbesserungen vorbehalten!
Montageanleitung Logasol SKN 3.0 / SKE 2.0 Indachmontage • Ausgabe 04/2006
1 2

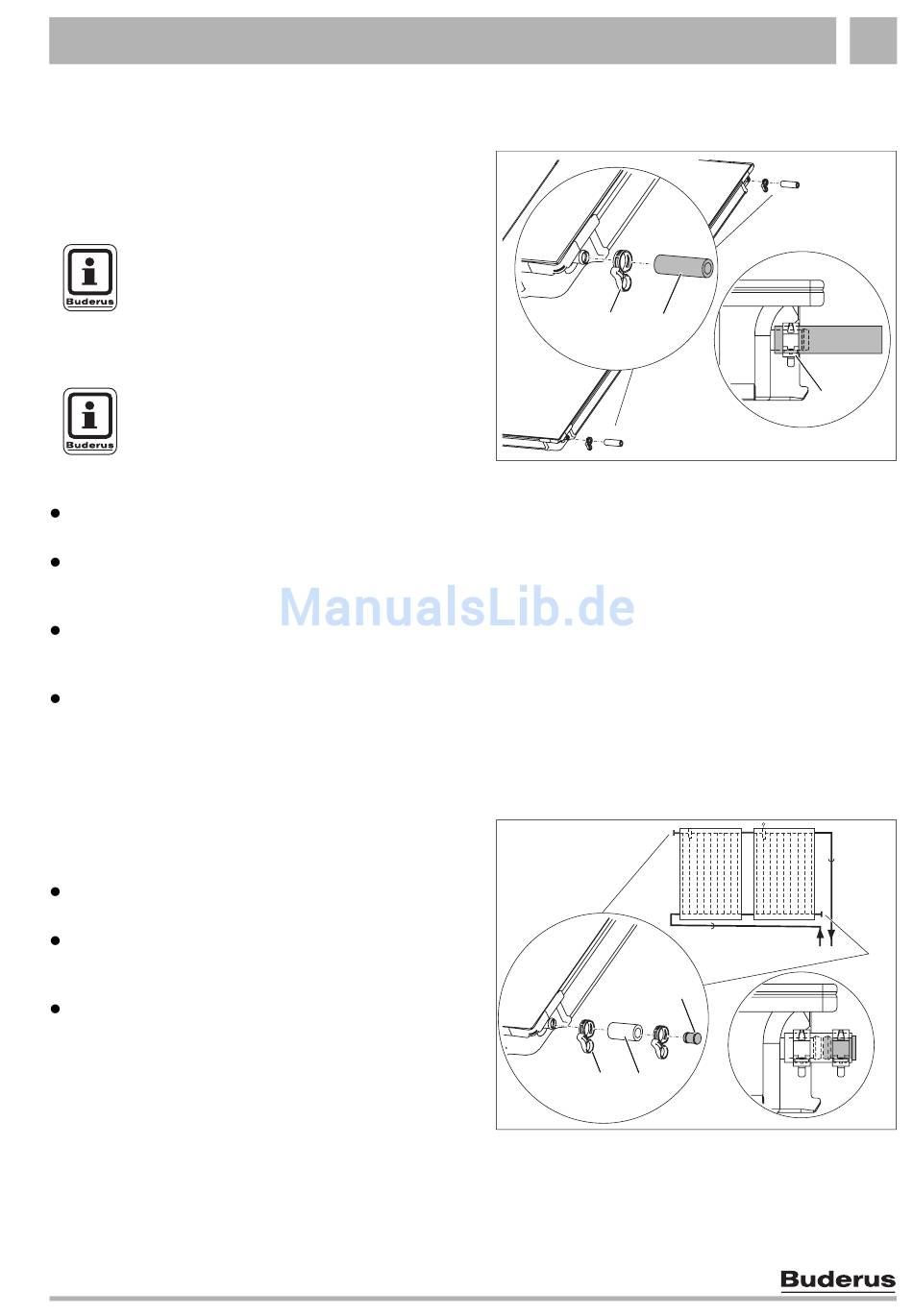

Abb. 20 Verbindungssatz vormontieren
1
2
Abb. 21 Blindstopfen und Federbandschelle montieren
Pos. 1: Federbandschelle
Pos. 2: Solarschlauch 55 mm
Pos. 3: Blindstopfen
