SMA Solar Technology AG
Position Bezeichnung
G Datenkabel zur
Kommunikation innerhalb
des Clusters
4.1.4

Anschluss der Wechselrichter Sunny Island in den Extension Clustern

Funktion des Wechselrichters
Sunny Island
Master im Extension Cluster 1/2/3
Slave 1 im Extension Cluster 1/2/3
Slave 2 im Extension Cluster 1/2/3

4.2 Anschluss der Sunny WebBox

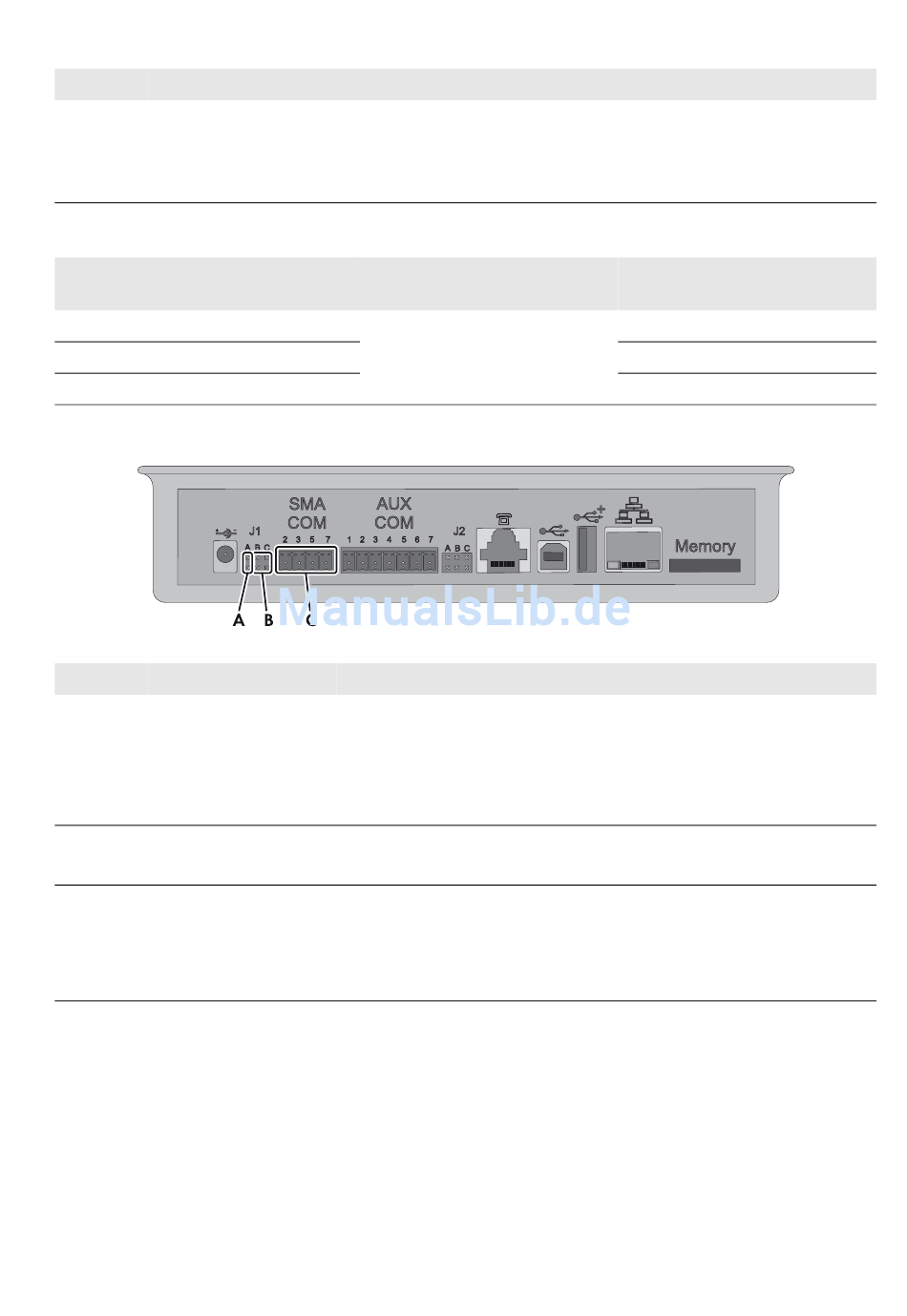

Abbildung 5: Anschluss des RS485-Kommunikationsbusses an die Sunny WebBox
Position Bezeichnung
A Jumper J1A
B Jumper J1B und J1C
C SMACOM
Installation – Schnelleinstieg
Beschreibung / Hinweis
Anschluss ComSync Out
Nur bei Lithium-Ionen-Batterien müssen Sie ein Datenkabel an die Batterie
anschließen. Der Kommunikationsbus muss am ersten und letzten
Teilnehmer mit einem Abschlusswiderstand abgeschlossen sein.
Welche Kabel müssen
angeschlossen werden?
siehe Installation –
Verschaltungsübersicht der
Multicluster Box
Beschreibung / Hinweis
Abschlusswiderstand
Wenn die Sunny WebBox am Ende des Kommunikationsbusses installiert ist,
Jumper gesteckt lassen.
Wenn die Sunny WebBox zwischen Teilnehmern des Kommunikationsbusses
installiert ist, Jumper entfernen.
Signalvorspannung
Sicherstellen, dass beide Jumper gesteckt sind.
Anschluss RS485
2: Signal Data+ (A), Farbcodierung der Ader: Grün mit weißen Streifen
5: Signal GND, Farbcodierung der Ader: Orange mit weißen Streifen
7: Signal Data − (B), Farbcodierung der Ader: Weiß mit grünen Streifen
4 Verschaltung eines Multicluster-Systems
Wo müssen die Kabel
angeschlossen werden?
siehe Kapitel 4.1.1, Seite 18
siehe Kapitel 4.1.2, Seite 20
siehe Kapitel 4.1.3, Seite 22
Multicluster-IS-de-10 23
